Detalhes do produto
Lugar de origem: Baoji, China
Marca: LIHUA
Certificação: ISO9001, TUV etc.
Número do modelo: LH-WN
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 partes
Preço: US dollar $25/pc--US dollar $85/pc
Detalhes da embalagem: Envolvido pela espuma contida na caixa da madeira compensada para a exportação
Tempo de entrega: 3-15 dias do trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 5000 PCes pelo mês
Nome do produto: |
Flange do titânio WN |
Padrão: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
Tamanho: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressão: |
150#-2500# |
Superfície: |
Lustrado |
Técnica: |
Forjado e o CNC fez à máquina |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |
Nome do produto: |
Flange do titânio WN |
Padrão: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
Tamanho: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressão: |
150#-2500# |
Superfície: |
Lustrado |
Técnica: |
Forjado e o CNC fez à máquina |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |

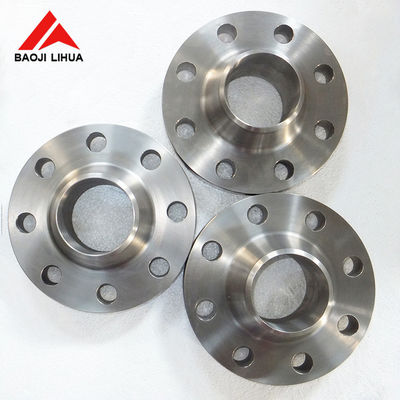

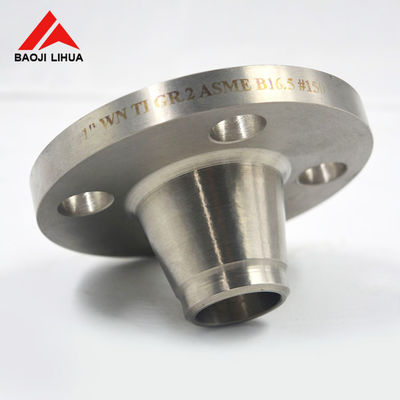

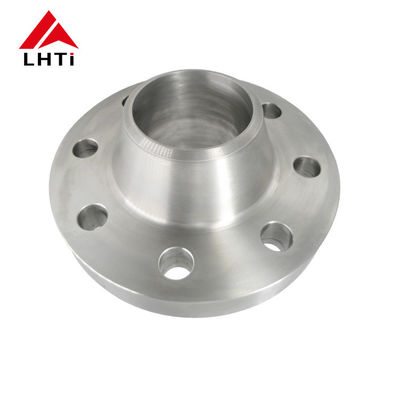

Flange de solda de alta pressão da flange WN do titânio do pescoço para a indústria química
1. Nossa empresa
Como um fabricante principal de produtos do titânio por mais de 16 anos, nós exportamos a flange do titânio para muitos países, incluindo Itália, Rússia, Turquia e Chile etc. A qualidade de nossos produtos é reconhecida extensamente. Assim você deve ter a confiança em nossa empresa.
2. Informações sobre o produto da flange do pescoço da solda do titânio
Material: Gr1, Gr2, Gr5, Gr7, Gr12
Padrão: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Tamanho: 1/2 " ~ 30" N.B., NPS 1/2 - NPS 24 (DN 10 - 2000).
Pressão Clase: PN0.25~32Mpa/(RUÍDO) PN6, PN10, PN16, PN25 embora PN250/150LB, 250LB, 300LB, 400 libras, 500LB, 600 libras, 900LB, 1500LB, 2500LB.
Superfície de selagem: RF, FF, TG, RJ etc.
Técnica: Froged e o CNC fizeram à máquina
Vantagens:
3. especificação da flange do pescoço da solda do titânio
Especificação para a flange do pescoço da solda do titânio da classe 150
| Flange do pescoço da solda do titânio da classe 150 | ||||||||||
| Nom. Tubulação Tamanho |
Diâmetro da flange. | Flangeie densamente | Diâmetro do cubo. Na base | Diâmetro levantado da cara. | Diâmetro do cubo no ponto da solda | Não. de Furos |
Diâmetro. de Parafusos |
Diâmetro. De Círculo de parafuso |
Furo Diâmetro. |
Comprimento Através do cubo |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Especificação para a flange do pescoço da solda do titânio da classe 300
| Flange do pescoço da solda do titânio da classe 300 | ||||||||||
| Nom. Tubulação Tamanho |
Diâmetro da flange. | Flangeie densamente. | Diâmetro do cubo. Na base | Diâmetro levantado da cara. | Diâmetro do cubo. No ponto da solda | Não. de Furos |
Diâmetro. De Parafusos |
Diâmetro. De Círculo de parafuso |
Furo Diâmetro. |
Comprimento Através do cubo |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0,62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1,05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1,32 | 4 | 3-1/2 | 5/8 | 1,05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1,66 | 4 | 3-7/8 | 5/8 | 1,38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1,90 | 4 | 4-1/2 | 3/4 | 1,61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2,38 | 8 | 5 | 5/8 | 2,07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2,88 | 8 | 5-7/8 | 3/4 | 2,47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3,50 | 8 | 6-5/8 | 3/4 | 3,07 | 3-1/8 |
4. Imagens detalhadas da flange do pescoço da solda do titânio
(1) matéria prima da flange do pescoço da solda do titânio
(2) teste da flange do pescoço da solda do titânio
5. Produtos relacionados da flange do pescoço da solda do titânio
6. Todos os testes da flange do pescoço da solda do titânio
Testes visuais (VT)
Testes ultrassônicos (UT)
Testes radiográficos (RT)
Testes de partícula magnética (TA)
Os testes penetrantes/tintura penetram (a pinta)
Teste de Eddy Current (E)
Emissão acústica (AE)
7. exigências elásticas da flange do pescoço da solda do titânio
| Categoria | Resistência à tração (minuto) | Renda a força (o minuto) | Alongamento (%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
