Detalhes do produto
Lugar de origem: BaoJi Shaanxi China
Marca: LHTI
Certificação: ISO9001
Número do modelo: LH-32
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 partes
Preço: US dollar $180/pc-US dollar $300/pc
Detalhes da embalagem: Caixa padrão da madeira compensada da exportação
Tempo de entrega: 5-7 dias
Termos de pagamento: L/C, D/P, T/T, Western Union, etc. paypal
Habilidade da fonte: 500 partes pela semana
Material: |
titânio, níquel |
Tipo: |
ASSIM |
Padrão: |
ANSI B16.5 |
Categoria: |
GR2 |
Superfície: |
RF |
Aplicação: |
oil.chemcial industrial |
Palavra-chave: |
Flange do titânio de WN |
Material: |
titânio, níquel |
Tipo: |
ASSIM |
Padrão: |
ANSI B16.5 |
Categoria: |
GR2 |
Superfície: |
RF |
Aplicação: |
oil.chemcial industrial |
Palavra-chave: |
Flange do titânio de WN |

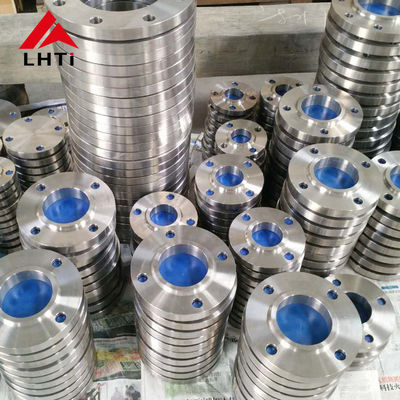

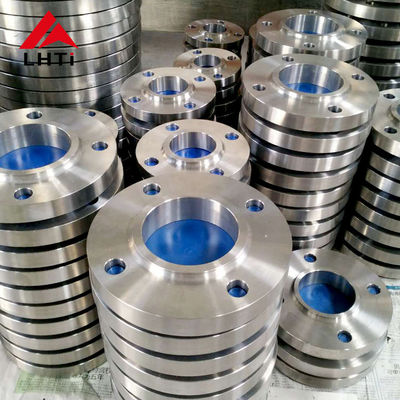

Flange de solda do titânio do pescoço do ANSI B16.5 Gr2 WN RF
Desenho da flange do titânio de WN
| produtos | O titânio 16,5 do si gr2 de ASME B flangeia ASSIM flange do &oil do óleo & da indústria do gás |
| Categoria material | Gr2, (Gr7, GR12) |
| Certificação | ISO9001: 2008, EN10204.3.1 |
| Padrão | ANSI B16.5, ASME B16.5, ASME B16.47, |
| tamanho | 1/2 " ~ 24" |
| Classe da pressão | 150LB, 300LB, 600 LIBRAS, 900LB, 1500LB, 2500LB |
| Técnica | Forjado e o CNC fez à máquina |
| tipo | WN |
| Superfície da flange | FF, RF, TG, RJ, MFM etc. |
| Flange do mocassim do titânio da classe 150 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Nom. Tubulação Tamanho |
Flange Diâmetro. |
Flange Grosso |
Diâmetro do cubo. Na base | Aumentado Diâmetro da cara. |
Não. de Furos |
Diâmetro. De Parafusos |
Diâmetro. Do círculo de parafuso | Furo Diâmetro. |
Comprimento Através do cubo |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1,09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4,07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8,72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14,14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16,16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18,18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20,20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24,25 | 3-1/4 |

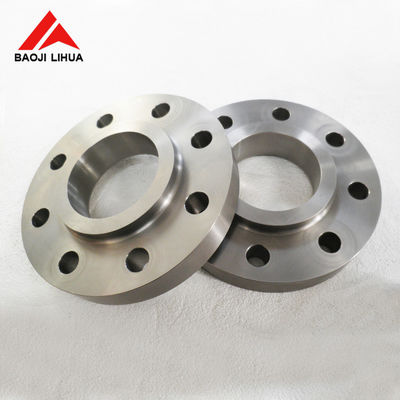

O outro tipo flange do titânio
Todos os tipos de flange do titânio pela especificação de ASME B16.5, principalmente de flange do mocassim do titânio, de flange cega do titânio, de flange do pescoço da solda do titânio e de flange da junção de regaço do titânio. O material é principalmente C.P. Titanium.
Outros produtos relacionados
---O titânio GR2 encanta os parafusos DIN933 e o titânio encanta a porca DIN934
---Encaixe de tubulação puro do titânio, cotovelo do titânio, redutor concêntrico etc.
---Tubo sem emenda/soldando do titânio para industrial químico
