Folha de titânio de grau 1: oxigénio 0,18 e extração profunda

Folha de titânio de grau 1: oxigénio 0,18 e extração profunda

Nome da marca: LHTi
Número do modelo: Folha de titânio
MOQ: 50 kg
Condições de Pagamento: T/T, , L/C, Western Union
Capacidade de abastecimento: 200000 kg por mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
ISO9001:2015; TUV; SGS;BV
Padrão:
ASTM B265
Tecnologia:
Laminado a Frio
Forma:
Quadrado
Superfície:
Lavagem lustrada, ácida
Detalhes da embalagem:
Caixa da madeira compensada com espuma macia para a proteção adicional
Habilidade da fonte:
200000 kg por mês
Destacar:

Folha aeroespacial da liga do titânio

,

Chapa de titânio gr1

,

Aeronáutica de chapas de liga de titânio

Descrição do produto

Chapa de Titânio Gr1: Oxigênio 0,18 e Repuxo Profundo

Gr1 é o mais macio dos titânios comercialmente puros, e existe por uma razão: ele se conforma. Enquanto Gr2 suporta cerca de 345 MPa e é escolhido para peças sob pressão, Gr1 suporta cerca de 240 MPa com 0,18% de oxigênio máximo e 24% de alongamento, que é a combinação que permite que uma chapa seja repuxada, estampada ou colada por explosão sem rachar. Comprar Gr1 para resistência é um erro; comprar Gr1 para conformabilidade é o objetivo principal.

O que 0,18% de Oxigênio lhe confere

O oxigênio é o intersticial que endurece o titânio mais economicamente, e cada 0,01% adicionado aumenta um pouco a resistência e diminui o alongamento. Gr1 limita o oxigênio a 0,18% e o ferro a 0,20%, que é o menor dos graus padrão. O resultado é uma chapa que cede a cerca de 138 MPa, alonga 24% em 50 mm e endurece a uma taxa que permite que uma prensa a estique antes que ela rasgue.

Esse mesmo baixo teor de oxigênio torna o Gr1 sensível à contaminação. Uma superfície tratada termicamente que absorveu oxigênio, uma solda que foi feita sem proteção, ou um esmerilhamento que queimou a superfície produzirão um ponto duro local que rachará na próxima etapa de conformação. Em um grau de conformação, a limpeza da superfície não é cosmética.

A Janela de Conformação: Raio, Velocidade, Lubrificação

O titânio repuxa mais como aço inoxidável do que como alumínio. Ele avança rapidamente na matriz, endurece rapidamente e tem um retorno elástico de dois a quatro graus que a ferramenta precisa absorver. Um repuxo que seria feito em uma etapa em aço macio geralmente precisa de duas em Gr1, com um recozimento entre elas, e o raio da ferramenta deve ser generoso o suficiente para que o material seja esticado em vez de cisalhado na ponta do punção.

Etapa de conformação Raio para espessura Velocidade do punção Lubrificação O que acontece de errado sem ele
Repuxo raso 2 a 3 vezes Velocidade normal da prensa Óleo de repuxo leve Atrito na parede
Repuxo profundo, primeira etapa 3 a 5 vezes Meia velocidade Óleo pesado livre de cloro Fratura da parede na ponta do punção
Segundo repuxo sem recozimento 5 a 8 vezes Meia velocidade Reaplicar, não reutilizar Rachaduras na borda endurecida pelo trabalho
Segundo repuxo após recozimento 3 a 5 vezes Meia velocidade Óleo fresco Casca de laranja se o recozimento for curto
Conformação com borracha ou hidromecânica 1 a 2 vezes Taxa controlada Lubrificante de filme Enrugamento na flange

A lubrificação é onde a maioria das oficinas perde a peça. O titânio adere às ferramentas de aço, e um filme que sobrevive ao primeiro repuxo geralmente desaparece no segundo. Um óleo de extrema pressão livre de cloro, aplicado fresco a cada etapa e mantido longe das bordas da chapa onde pode prender, é a solução usual; uma chapa seca ou levemente oleada irá aderir e riscar em poucas centenas de peças.

A chapa também precisa ser rebarbada. Uma borda cortada carrega microfissuras, e sob um repuxo essas fissuras se abrem em rasgos nas bordas que viajam para dentro. Um leve tombamento ou uma borda aparada custa um minuto e salva a peça.

Onde Gr1 Supera Gr2, e Onde Não

A resistência à corrosão de Gr1 e Gr2 é efetivamente a mesma, pois ambos são titânio não ligado com uma película de óxido estável. O que difere é a resistência: Gr1 com 240 MPa de tração mínima não é um material de limite de pressão para nada além de serviço de baixa pressão, e um vaso projetado para Gr1 precisa de paredes mais espessas do que o mesmo vaso em Gr2. A economia na conformação é frequentemente gasta na espessura da parede.

A temperatura também importa. O titânio rasteja acima de aproximadamente 300 graus Celsius, e o grau mais macio rasteja mais cedo. Gr1 é uma boa escolha para um revestimento, uma camada de revestimento ou um escudo térmico que é conformado a frio e depois aparafusado; é uma má escolha para uma peça estrutural quente que deve suportar uma carga por anos.

Revestimento, Forros e Placas Coladas por Explosão

Uma grande parte da chapa Gr1 vai para placas coladas por explosão, onde uma fina camada de titânio é colada a um suporte de aço. O lado de titânio fornece a resistência à corrosão, o aço fornece a resistência, e a ligação é feita detonando um explosivo sobre a placa voadora para que os dois metais soldem sob pressão. A camada Gr1 é escolhida porque se deforma sem rachar nas velocidades de impacto envolvidas.

Para esse uso, a chapa precisa ser plana, limpa e livre de inclusões, e a superfície precisa estar livre de óxido que ficaria na interface. Uma inclusão rolada se torna um ponto não colado, e um ponto não colado se torna uma célula de corrosão sob a camada de titânio que não pode ser vista de fora.

Campo na ordem Por que decide a entrega Uma versão fraca O que chega em vez disso indefinido
Grau e número UNS Corrige o oxigênio e o piso de ductilidade Gr1 Uma fornada no topo da faixa de oxigênio indefinido
Espessura e largura Define a tabela de laminação e tolerância 1 mm Qualquer ponto dentro de uma banda larga indefinido
Condição Formas recozidas, chapas duras retornam Macio Chapa skin-passed que racha indefinido
Superfície Chapa decapada conforma melhor que escamada Limpa Escama laminada que risca a matriz indefinido
Nota de direção do grão Linhas de dobra e repuxo seguem a direção de laminação Não declarado Peças que rasgam transversalmente ao grão indefinido

Uma nota sobre o texto de largura nesta página

O texto descritivo nesta página fala sobre largura de folha e uma largura máxima laminada de cerca de 600 mm. Esse limite pertence à laminação de folha, onde os rolos de trabalho são pequenos e a tira é fina; não descreve chapa, que é laminada em larguras bem além disso. Leia o limite de largura como aplicável à faixa de produtos de folha e declare a largura da chapa na ordem em vez de assumir um limite.

Notas de Pedido

Escreva o grau com o número UNS, a espessura com uma banda, a largura e o comprimento, a condição (recozido, a menos que se deseje um temperamento mais duro), a superfície, a planicidade com seu método, a direção do grão se a peça for repuxada e o nível do certificado. Adicione a operação de conformação se a chapa estiver sendo comprada para uma peça específica, pois o recozimento e o acabamento superficial são escolhidos em torno dela.

Imagens do Produto

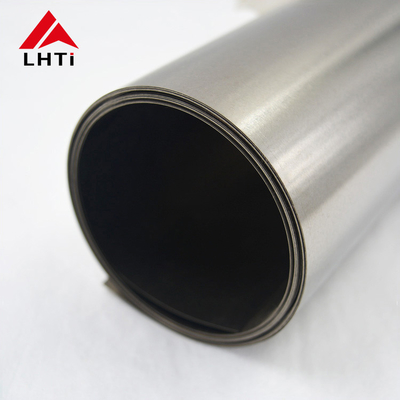

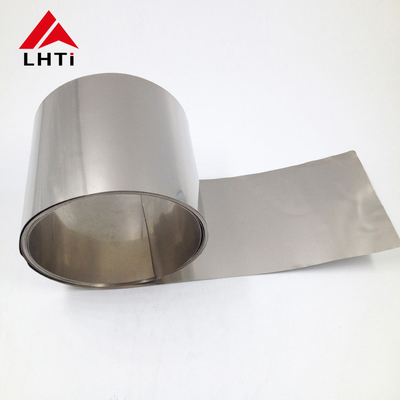

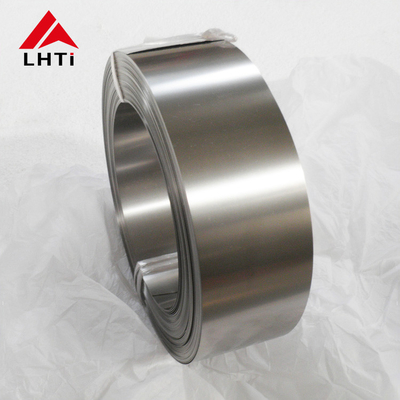

Gr1 titanium sheet, annealed for deep drawing
