Flange de Pescoço de Solda e Opções de Placa de Titânio PN10

Flange de Pescoço Soldado e Flange de Placa de Titânio PN10

PN10 é a menor classificação que ainda aparece na maioria das consultas de flanges de titânio, e também é a classificação mais frequentemente citada com o padrão errado por trás dela. Esta página cobre um pescoço soldado forjado e um flange de placa em PN10, explica o que PN10 fixa e o que deixa para o desenho, e separa as partes da especificação abaixo que podem ser verificadas das partes que são texto de modelo.

O que PN10 Fixa e o que Deixa Aberto

PN10 é uma designação de pressão nominal: dez bar na condição de referência do padrão, não uma pressão de prova e não um número de classe. Ele fixa o diâmetro externo do flange, o círculo de parafusos, a contagem de parafusos e a espessura para cada DN no padrão que o possui. Ele não fixa o schedule da tubulação, o furo, o acabamento da face ou o material. Dois flanges podem ser chamados de PN10 e ainda assim não se encaixarem, porque PN10 de um sistema e 10K ou Classe 150 de outro são furações diferentes.

A regra prática é que um flange PN10 deve ser encomendado contra um padrão por nome. Se o comprador escrever apenas PN10, o fornecedor escolhe, e a escolha será o que estiver em estoque. Para titânio, esse erro é caro, porque a peça é usinada sob encomenda e não pode ser re-furada sem perder a face.

Flange de Placa ou Pescoço Soldado em PN10

Em PN10, a carga de pressão é modesta, então a escolha entre um flange de placa e um pescoço soldado não é realmente uma questão de resistência. Um flange de placa é um disco plano com um furo, usinado a partir de chapa ou de um anel cortado, e depende da parede da tubulação e da solda para rigidez. Um pescoço soldado adiciona um cubo cônico que afasta a solda da face do flange e espalha o momento de flexão da tubulação para o cubo. Em uma linha de água de baixa pressão, o flange de placa é mais barato e perfeitamente adequado; em uma linha com vibração, ciclagem térmica ou uma bomba próxima, o cubo é o que mantém a face plana.

O titânio muda a economia dessa escolha. A chapa está disponível em espessuras limitadas, e um flange de placa PN10 espesso em um DN grande pode ter que ser cortado de um anel forjado em vez disso, o que remove a vantagem de custo. Acima de aproximadamente DN 300, o pescoço soldado é frequentemente a rota mais barata porque a forjaria laminada em anel está mais próxima da forma acabada do que um branco de chapa.

Quando o Tamanho é Personalizado

Esta página oferece dimensões personalizadas ao lado dos tamanhos padrão, e é aí que reside a maior parte do risco. Um flange personalizado é tão bom quanto o desenho por trás dele, e um desenho que fornece diâmetro e espessura, mas não o círculo de parafusos, não é encomendável. A tabela abaixo lista o que deve estar no desenho antes que um flange de titânio possa ser cotado sem suposições.

Um segundo ponto sobre personalização: o certificado de material deve corresponder à revisão do desenho. Se um flange for revisado após o forjamento ser cortado, a classe e o número do lote no relatório ainda pertencem à revisão antiga, e uma auditoria do cliente irá detectar isso. Mantenha a letra de revisão no pedido de compra, não apenas no arquivo do desenho.

Leitura do Bloco de Especificação Nesta Página

Várias declarações no bloco acima não podem ser todas verdadeiras, e a resolução importa antes que um pedido seja feito. A linha de padrão lista ASTM B16.5, que não existe: B16.5 é um padrão dimensional ASME, enquanto o documento de forjamento de titânio é ASTM B381 e o documento de fundição é ASTM B367. Um certificado não pode ser emitido para ASTM B16.5. A mesma linha lista DIN 2627 e 2628, que são os flanges de pescoço soldado PN16 e PN25 a PN40, portanto, nenhum deles pode descrever o flange PN10 nomeado no título; o pescoço soldado PN10 nessa série é DIN 2631.

A linha de pressão vai de 150# a 2500# e de PN6 a PN64, que é uma faixa de modelo cobrindo toda a oficina em vez desta parte. Um flange não pode ser PN10 e Classe 2500 ao mesmo tempo; as duas notações diferem por mais de um fator de dez em capacidade. Figuras mais altas como 32 MPa não aparecem em nenhum lugar nos dados de origem desta página, portanto, não devem ser assumidas a partir do título. A linha de material repete Gr1 e lista Gr3, Gr4 e Gr9, enquanto as tabelas de química e tração abaixo cobrem apenas Gr1, Gr2, Gr5, Gr7 e Gr12; um flange Gr9 precisaria de sua própria tabela e seu próprio relatório.

Dois itens menores valem a pena destacar. A linha de tamanho fornece NPS 1/2 a NPS 24 e depois DN 10 a DN 2000, mas NPS 24 é DN 600, então as duas faixas descrevem produtos diferentes. E a superfície é descrita como polida: uma face de assentamento de gaxeta é especificada por rugosidade, tipicamente 125 a 250 Ra para uma face elevada, e uma face polida é muito lisa para a maioria das gaxetas de folha porque a gaxeta pode ser extrudada sob carga de parafuso.

Notas de Pedido

Escreva o padrão com a classificação, o DN com o schedule da tubulação, o tipo de face com sua rugosidade, o círculo de parafusos com contagem e diâmetro de furos, a classe com o nível de relatório e a revisão do desenho se o tamanho for personalizado. Solicite UT e um relatório EN 10204 3.1 no pedido de compra em vez de confiar na linha de inspeção, e solicite que o número do lote seja estampado ou etiquetado para que o flange possa ser rastreado até a forjaria.

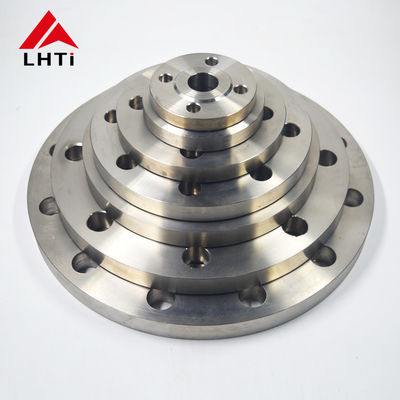

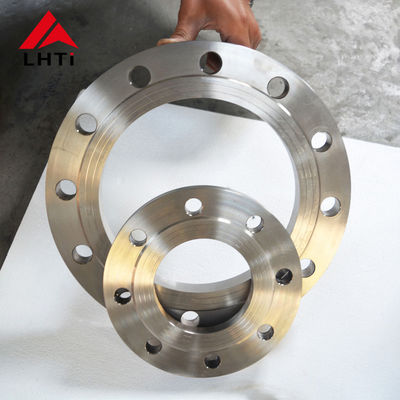

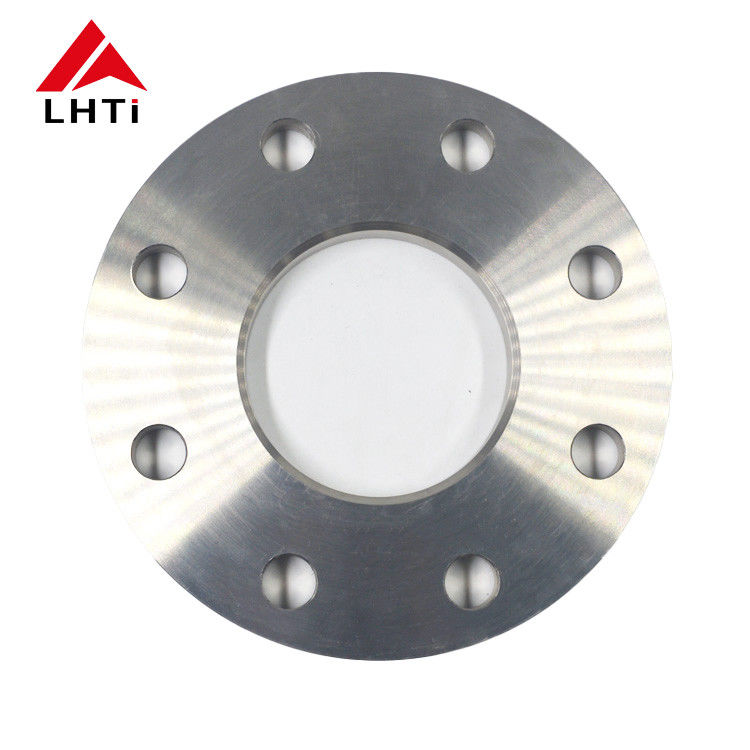

Imagens do Produto
