Flange de Pescoço Soldado em Titânio: Faces ASME, JIS e DIN

Flange de titânio de pescoço de solda: faces ASME, JIS e DIN

Uma flange de pescoço de solda é a única forma de flange comum em que o hub faz trabalho estrutural:ele afina a partir da espessura da flange até a parede do tubo e move o momento de dobra da junção para o tubo em vez de deixá-lo na soldaÉ por isso que o diâmetro, o comprimento do eixo e a face têm de vir da mesma norma e que uma página que enumera quatro normas necessita de uma leitura mais aprofundada do que uma que enumera um único sistema.

Uma Forja, Sistemas Quadridimensionais

O campo padrão desta página chama-se ASME B16.5, JIS B2220, DIN 2627 a 2628 e GB/T 9116 juntos. Estes sistemas concordam na ideia de uma face levantada e discordam em quase todas as dimensões que importam: círculo do parafuso, diâmetro do parafuso,Diâmetro externo da flangeUma brincadeira DN 100 para JIS 10K não será parafuso para uma brincadeira DN 100 Classe 150, mesmo que ambos sejam nominalmente 4 polegadas e ambos são classificados perto de 10 a 20 bar.

A consequência prática é que a norma não é uma preferência, é parte do número da peça.A junta e os parafusos vêm todos desse sistema., e a única maneira segura de atravessar é mudar a flange de acasalamento também.

A DIN 2627 abrange a PN16 e a DIN 2628 abrange a PN25 e a PN40, de modo que nenhuma delas pode descrever uma flange de classe 900 ou classe 2500, independentemente do que a linha de pressão na página diga.Leia os números DIN como o que as obras podem máquina, não como um intervalo que se aplica a todas as classes na lista.

O centro é o que o torna um pescoço de solda

O furo de uma flange de pescoço de solda é trabalhado para corresponder ao diâmetro interno do tubo que une.A junção tem um passo que prende o produto e cria um elevador de tensão na raiz da soldaSe for maior, a solda tem de preencher uma lacuna e a passagem da raiz torna-se uma entalhe.

O titânio torna o lado de soldagem menos tolerante do que o aço.Porque acima dessa temperatura o metal absorve oxigénio e nitrogénio e forma um caso alfa que se rachou sob dobra.Uma cor de palha na tampa da soldadura é aceitável, uma azul ou roxa significa que a blindagem falhou, e um depósito de escamas brancas significa que a junção deve ser cortada em vez de revestida.

Leitura do campo padrão nesta página

O campo termina com a menção ASTM B16.5Não existe tal norma: B16.5 é uma norma de dimensões ASME, e o lado material para uma forja de titânio é ASTM B381.Assim, um comprador deve pedir para ASME B16.5 sobre as dimensões e ASTM B381 sobre o material, com ambos os nomes no mesmo relatório.

O mesmo campo também lista a ASME e a ANSI como se fossem organismos diferentes. São a mesma organização sob os seus nomes antigo e novo, e o B16.5 é um documento da ASME há décadas.É uma duplicação inofensiva., mas é um sinal útil sobre o quão cuidadosamente o resto da especificação foi escrito.

Lista de materiais contra a tabela de química

A linha do material diz Gr1, Gr1, Gr2, Gr3, Gr4, Gr7 e Gr9. Gr1 aparece duas vezes, Gr3, Gr4 e Gr9 não aparecem em nenhum lugar nas tabelas de química ou tração mais adiante na página,e Gr5 aparecem nesses quadros, mas não na linha materialUm comprador que encomende Gr9 nesta página encomendaria um grau para o qual a página não pode mostrar uma composição.

Gr9 é Ti-3Al-2.5V, uma liga de tubo com cerca de 650 MPa de tração e boa formabilidade a frio, e é uma escolha incomum para uma flange forjada.Soldas sem problemas e tem uma ductilidade suficiente para a zona afectada pelo calor. Gr7 é a escolha onde os cloretos se sentam na linha, Gr5 onde a própria flange carrega alta carga, e Gr1 apenas para trabalho de baixa pressão, porque é macio o suficiente para deformar na face.

Notas de encomenda

Dê o padrão, o tamanho, a classe ou PN, a face, o cronograma de furo, o padrão do hub, o grau e o relatório.e é aquele que decide se a flange pode ser soldada para o tubo que já está no local.

O tamanho é escrito nesta página como NPS 1/2 a 24 e também como DN 10 a 2000.5 e seria um fabricado ou B16.47 item. Ordenar dentro NPS 1/2 a 24 para um pescoço de soldagem B16.5, e tratar tamanhos maiores como desenho controlado.

A superfície é listada como polida. Para uma face de flange, polido é um acabamento na face levantada, não o corpo inteiro, e a superfície do assento da junta tem uma faixa de rugosidade que se adapta ao tipo de junta.Um acabamento de espelho no rosto não é uma melhoria: uma junta de ferida em espiral precisa de um acabamento de dente controlado para morder, e uma face lisa de vidro permite que ele escorregue sob a carga do parafuso.

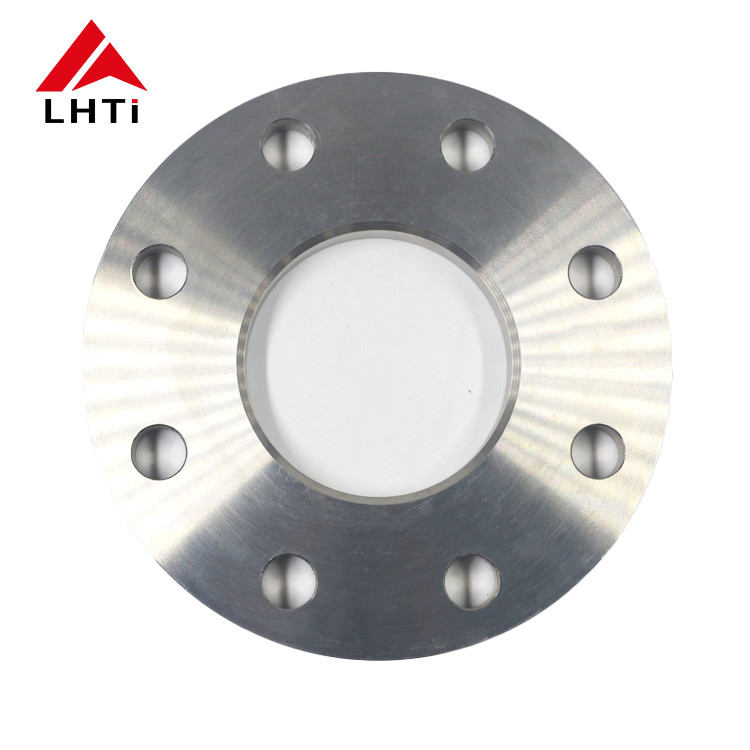

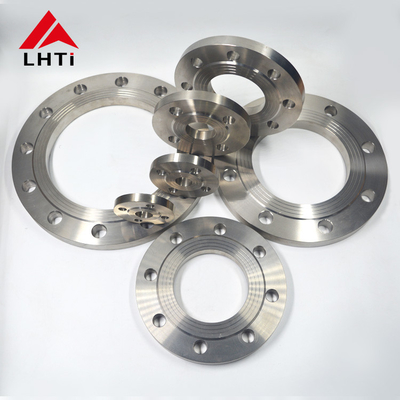

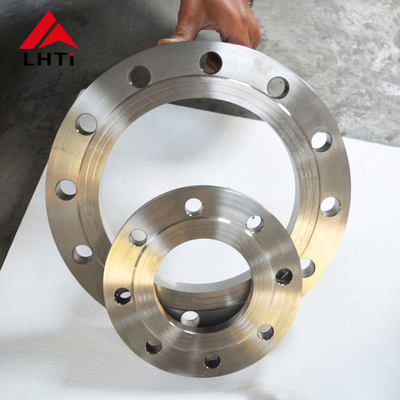

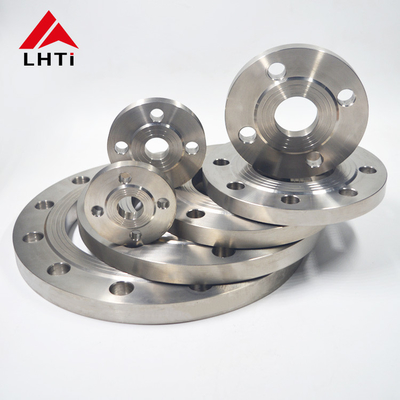

Imagens do produto
