Flange Cego de Titânio nas Classes 150 e PN160

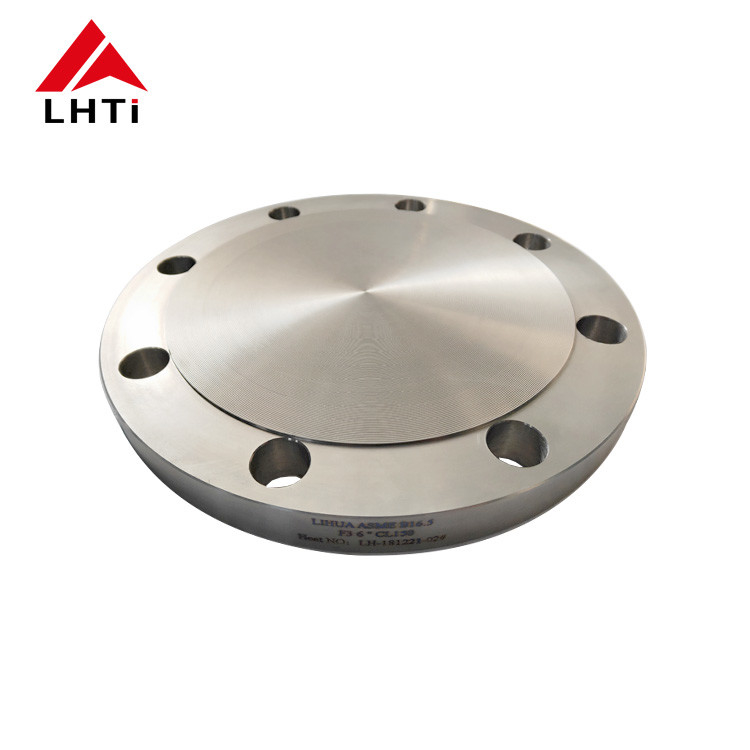

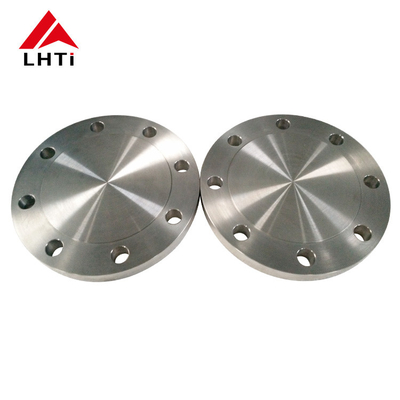

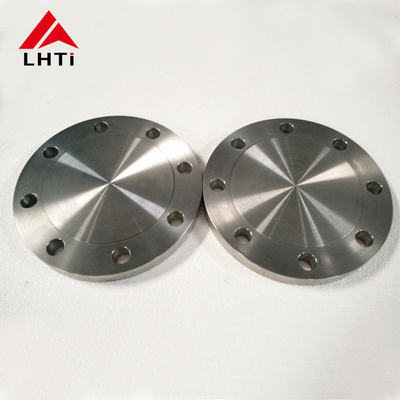

Uma flange cega é a peça que transforma uma extremidade de tubo em um vaso fechado, sendo, portanto, a única flange na junta que suporta a pressão total através de um disco sólido sem furo para aliviá-la. É por isso que a espessura e a classe importam mais do que o acabamento, e por que uma página que nomeia dois sistemas de pressão não relacionados em um título precisa ser lida antes de ser orçada.

O título desta página coloca a Classe 150 e a PN160 lado a lado. Esses não são dois nomes para uma classificação. A Classe 150 na ASME B16.5 fica próxima à PN20, enquanto a PN160 no sistema EN fica próxima à Classe 900. Um único corpo cego não pode ser ambos, e um comprador que faz um pedido com base no título sem escolher um receberá o que a usina decidir fabricar.

A diferença não é uma diferença de arredondamento. Uma cega Classe 150 é um disco comparativamente fino com uma carga de parafuso baixa, enquanto uma cega PN160 é uma forja pesada com um cubo profundo e um círculo de parafusos muito maior. Os dois não são intercambiáveis em uma face de flange, e a junta que serve para um não se encaixará no outro, pois a altura da face elevada e o círculo de parafusos diferem.

A tabela acima é um guia para ler os dois sistemas juntos, não uma tabela de conversão. Pressão igual em ambiente não torna duas flanges intercambiáveis, pois o padrão de parafusos, as dimensões da face e a junta são definidos pelo padrão, não pela classificação em bar. Quando uma linha é projetada para uma DIN PN, peça a cega para essa PN e suas dimensões de face EN.

A descrição nesta página começa chamando o produto de flange SO de titânio, depois explica que é um tipo de flange cega usada para selar um sistema de tubulação. Esses são dois itens diferentes. Uma flange de encaixe (slip-on) tem um furo, desliza sobre o tubo e é soldada em ambos os lados; uma flange cega não tem furo algum e é aparafusada na extremidade.

O erro não é inofensivo, pois os dois suportam cargas diferentes. Uma flange de encaixe depende de duas soldas de filete e é a mais fraca das formas comuns de flange em fadiga; uma cega depende da espessura do disco e da pré-carga do parafuso. Um comprador que encaminha esta descrição para uma oficina mecânica pode receber uma flange com furo que não consegue fechar nada.

O disco de uma cega vê a pressão total sobre todo o furo, e sua espessura cresce com o quadrado do diâmetro não suportado e com a raiz quadrada da pressão. Ela também tem que suportar a carga de assentamento da junta, que é aplicada pelos parafusos ao redor da borda e dobra o disco na extremidade. É por isso que uma cega é normalmente a flange única mais pesada na linha.

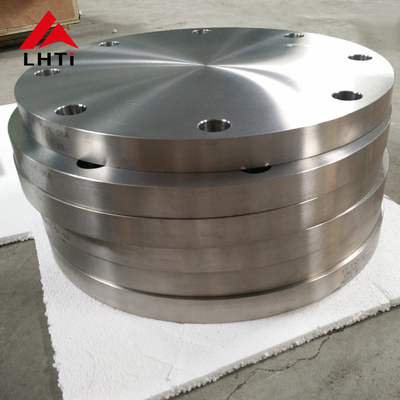

Em titânio, isso se manifesta no manuseio tanto quanto na resistência. Uma cega CP Gr2 de grande diâmetro é espessa, leve e rígida o suficiente para ser difícil de levantar manualmente, e os furos dos parafusos são a característica mais frequentemente danificada no transporte, pois uma face de flange de titânio amassa mais facilmente do que uma de aço e um furo rebarbado altera a pré-carga do parafuso.

O campo de conexão nesta página indica soldagem. Uma flange cega não é soldada a nada; ela é aparafusada a uma flange de acoplamento com uma junta entre as faces. O que é soldado é a flange de acoplamento, ou a extremidade do tubo que a suporta. A única cega soldada é uma tampa soldada, que é um produto diferente sem junta aparafusada alguma.

Essa distinção é importante para o certificado, pois uma junta aparafusada não tem procedimento de soldagem nem qualificação de soldador por trás dela, enquanto uma extremidade soldada tem. Se o requisito é um fechamento que será cortado e ressoldado durante uma parada, o item é uma tampa ou uma espátula, não uma flange cega.

O campo de processo oferece fundição, forjamento e usinagem como se fossem intercambiáveis. Eles não são, quando a ASME B16.5 é citada: esse padrão exige um produto forjado ou de chapa, portanto, uma fundição não pode ser certificada a ele. Fundidos de titânio pertencem à ASTM B367 e forjados de titânio à ASTM B381, e o certificado deve nomear o que se aplica.

O campo de certificado lista ISO, CE e API juntos. Essas são aprovações de sistema e produto detidas pela fábrica, não evidências sobre um lote específico de material. Para uma peça sob pressão, solicite o relatório de teste de material EN 10204 3.1, com o número do lote, a química e os resultados mecânicos na mesma folha da marcação da flange.

O tamanho é escrito como personalizado, portanto, o pedido deve conter o número. Para uma cega B16.5, a faixa é de NPS 1/2 a NPS 24; tamanhos maiores passam para a série A ou B da B16.47, e essas têm seus próprios círculos de parafusos e tabelas de espessura. Indique NPS ou DN, a classe ou PN, a face, o tipo de junta e a liga, e trate qualquer tamanho sem esses cinco itens como não orçado.

A liga não é declarada na página. Gr2 é o padrão para uma cega porque forja bem e tem ductilidade suficiente para assentar uma junta sem rachar nos furos dos parafusos; Gr7 é a escolha onde o lado a jusante vê cloretos; Gr5 é usado quando o disco é fino e a pressão é alta. Gr1 é muito mole para uma junta aparafusada de grande diâmetro, pois a carga do parafuso deformará a face.
