Flange de Placa de Titânio EN 1092-1 PN5-PN25 Gr2 Gr5

Flange de Placa EN 1092-1 Titânio PN5-PN25 Gr2 Gr5

O tipo 01 da EN 1092-1 é a flange de placa do sistema europeu: um disco liso, furado e perfurado, soldado ao tubo com duas soldas de filete. Compradores que trabalham com a EN em vez da DIN frequentemente precisam desta designação exata porque sua classe de tubulação, cronograma de juntas e lista de parafusos já estão escritos em torno dela. O número de pressão é uma classe, não uma pressão de trabalho, e lê-lo corretamente é o primeiro passo na escolha de uma flange que passará por uma inspeção no local.

PN é uma Classe, Não uma Pressão

Uma flange PN25 não é simplesmente classificada em 25 bar. A pressão permitida cai à medida que a temperatura aumenta, seguindo a tabela de classificação para o grupo de material na EN 1092-1, e também depende do tipo de junta e da face. À temperatura ambiente, uma flange PN16 em titânio suportará bem acima de 16 bar; a 200 C, a classificação cai notavelmente. Para uma linha corrosiva que opera em temperatura elevada, a tabela de classificação deve ser verificada na temperatura de projeto em vez de 20 C, e a junta selecionada para corresponder à face e aos parafusos.

Classes de Pressão e Pressões de Teste

Faces e Juntas

Dois tipos de face são produzidos: face plana para juntas de face completa macias conforme EN 1514-1, e face elevada para juntas espirais ou de grafite. O titânio não pode ser acoplado a uma flange de ferro fundido de face elevada sem um espaçador de face plana, pois o ferro rachará à medida que os parafusos são apertados. Onde a flange de acoplamento é de aço ou aço inoxidável, um conjunto de juntas isolantes com luvas e arruelas evita o ataque galvânico nos parafusos, que é o modo de falha usual em juntas de titânio a aço em serviço úmido.

Notas de Serviço Corrosivo

O Grau 2 suporta água do mar, hipoclorito, água de resfriamento clorada e a maioria dos ácidos oxidantes sem proteção. O Grau 5 é especificado onde a flange deve ser compacta e forte, por exemplo, em skids de injeção química de alta pressão, e usina para um acabamento de face mais nítido do que os graus puros. O Grau 7, com paládio de 0,12 a 0,25 por cento, é usado para ácidos redutores e para fluxos de cloreto quentes onde o Grau 2 picaria. Nenhum dos três graus é afetado pelos campos magnéticos em equipamentos próximos, e todos permanecem dúcteis em temperaturas abaixo de zero.

Controle Dimensional e Entrega

As flanges são usinadas de acordo com as tabelas de dimensões da EN 1092-1 para o DN e PN encomendados, perfuradas de acordo com o padrão métrico de parafusos e marcadas com a designação, grau e número de lote. Os tamanhos variam de DN10 a DN600, com dimensões PN10 e PN16 em estoque e PN5 e PN25 feitos sob encomenda. Cada lote é enviado com um relatório dimensional e um certificado EN 10204 3.1, e os pedidos são embalados face a face em caixas de compensado para proteger a superfície da junta durante o transporte.

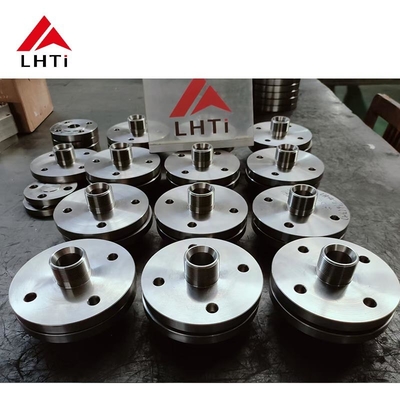

Imagens do Produto
