Válvula de esfera de titânio
Created with Pixso.

Válvula de Esfera de Titânio ASME de Três Peças Gr1 Gr2

Válvula de Esfera de Titânio ASME de Três Peças Gr1 Gr2

Nome da marca: LHTi
Número do modelo: Válvula de esfera de titânio
MOQ: 1 peça
Preço: negociável
Condições de Pagamento: L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento: 5000 peças por mês
Informações pormenorizadas
Lugar de origem:
Baoji, China
Certificação:
ISO9001,CE,etc
Padrão de projeto:
API 6D, ASME B16.34
Tipo de válvula:
Flutuante, Trunnion
Graus de bola:
Grau 2 e Grau 5
Antiestático:
API 608
Design de entrada superior:
Disponível
Características:
Compatibilidade biológica, não magnética.
Material do assento:
PTFE, RPTFE, PEEK
Meios apropriados:
Água, petróleo, gás, produtos químicos
Projeto de baixa emissão:
API 624
Projeto seguro contra incêndio:
API 607, API 6FA
Tipo de atuador:
Manual, pneumático, elétrico
Faixa de temperatura:
-196°C a 600°C
Certificações:
API 6D, API 607, ISO 9001
Tipo de produto:
Válvula de esfera
Aplicações adequadas:
Química, petróleo e gás, geração de energia, etc.
Detalhes da embalagem:
Caixa de madeira compensada ou palete, ou conforme sua exigência
Habilidade da fonte:
5000 peças por mês
Destacar:

Válvula de esfera de titânio ASME

,

Válvula de bola de titânio de três peças

,

Válvula de esfera de titânio de grau 2

Descrição do produto

Válvula de Esfera de Titânio ASME de Três Peças Gr1 Gr2

Uma válvula de esfera de três peças é escolhida por um motivo: a seção central pode ser desaparafusada e retirada da linha sem cortar o tubo ou mover as conexões de extremidade. Em linhas de titânio, isso é importante, pois uma válvula é geralmente a peça mais barata de uma montagem soldada e a mais provável de precisar de novas sedes. Este estilo de corpo é feito em Grau 1 e Grau 2 de acordo com a ASME B16.34, com furo de passagem total e uma esfera flutuante.

Como o Corpo de Três Peças é Construído

A montagem consiste em um corpo central, uma esfera com passagem total, duas sedes e duas tampas de extremidade rosqueadas ou soldadas, unidas por quatro parafusos passantes. A remoção desses parafusos permite que o centro se solte enquanto as tampas de extremidade permanecem no tubo, de modo que as sedes, vedações e a própria esfera possam ser substituídas no local. A espessura da parede do corpo segue a ASME B16.34 para a classe escolhida, e as tampas de extremidade são usinadas do mesmo grau que o centro, para que não ocorram efeitos galvânicos na junta.

Especificação da Válvula

Material do Corpo Titânio Gr1 (UNS R50250) ou Gr2 (UNS R50400)
Padrão de Projeto ASME B16.34, API 6D
Faixa de Tamanho DN15 a DN100 (1/2 polegada a 4 polegadas)
Classe de Pressão Classe 150, Classe 300
Passagem Passagem total, esfera flutuante
Material da Sede PTFE padrão; RPTFE ou PEEK para temperaturas mais altas
Conexão de Extremidade Solda de encaixe, roscada NPT, flangeada RF
Faixa de Temperatura Sede de PTFE -29 C a 180 C
À Prova de Fogo API 607, API 6FA
Anti-Estático API 608
Teste de Pressão API 598, casco e sede
Operação Alavanca, engrenagem sem-fim, atuador pneumático ou elétrico

Grau 1 ou Grau 2 - Qual Especificar

O Grau 1 é o grau comercialmente puro mais macio, com uma resistência à tração mínima de 240 MPa e a maior ductilidade e conformabilidade da família. É adequado para água de baixa pressão, água do mar e serviço químico levemente oxidante, onde a prioridade é a vida útil contra corrosão e fácil soldagem. O Grau 2 eleva a resistência à tração mínima para 345 MPa com 275 MPa de escoamento e é a escolha usual para corpos Classe 300, tamanhos maiores e linhas que sofrem golpe de aríete ou ciclos térmicos. Ambos os graus permanecem não magnéticos e não são afetados por água clorada em temperatura ambiente.

Comportamento da Sede e Torque

As sedes de PTFE proporcionam estanqueidade total com baixo torque de operação, motivo pelo qual uma válvula de 4 polegadas ainda pode ser girada manualmente. Acima de 180 C, o material da sede muda para PEEK e o torque aumenta, portanto, uma engrenagem sem-fim ou atuador é normalmente especificado a partir de DN80 para cima nessa versão. A haste é à prova de sopro, localizada por um dispositivo anti-estático que mantém a esfera, haste e corpo eletricamente contínuos para serviço onde a carga estática não deve se acumular.

Testes e Documentação

Cada válvula é testada sob pressão de acordo com a API 598 com um teste de casco a 1,5 vezes a pressão nominal e um teste de sede a 1,1 vezes, ambos mantidos pela duração total exigida pelo padrão, e o registro do teste é arquivado contra o número de série da válvula. Um certificado de fábrica EN 10204 3.1 para as peças de titânio, um relatório dimensional e um gráfico de teste de sede são emitidos com cada remessa. Válvulas atuadas são fornecidas com uma placa de montagem ISO 5211 para que um atuador fornecido pelo cliente possa ser instalado sem uma placa adaptadora.

Imagens do Produto

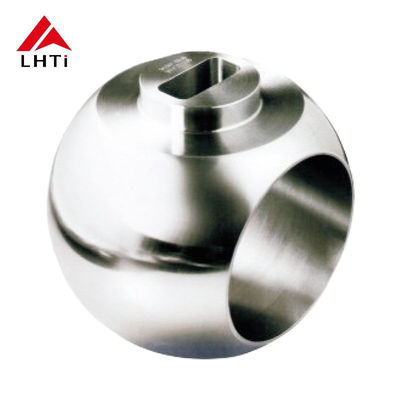

ASME three-piece titanium ball valve Gr1 Gr2 full port

ASME three-piece titanium ball valve Gr1 Gr2 full port
