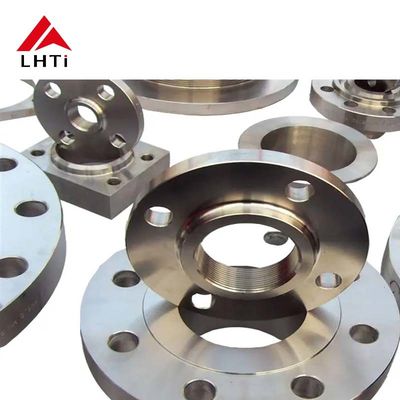

ASME B16.5 Classe 150 Titânio deslizante em flange com face levantada forjada e UT usinada CNC testada para sistemas de abastecimento de água

Nome da marca:	LHTi
Número do modelo:	Deslizamento na flange
MOQ:	100 peças
preço:	negociável
Condições de Pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacidade de abastecimento:	De 500 toneladas/toneladas pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001,CE,etc

Técnica:

Forjado e o CNC fez à máquina

Projeto:

ASME B16.34

Pacote:

Estojo de madeira, palete, etc.

Padrão:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Superfície de vedação:

RF, FF, TG, RJ Etc.

teste:

Processo:

Soldado

Diâmetro:

Feito sob medida

Requisitos especiais:

Disponíveis tamanhos e pressões sob medida

Superfície da flange:

FF, RF, TG, RJ etc

Temperatura de trabalho:

-60°C~250°C

Tamanho:

1/2 a 24 polegadas

Mercadoria:

Flancas para pescoço de soldadura de titânio

Uso:

Flange químico

Detalhes da embalagem:

Caixa de madeira compensada ou palete, ou conforme sua exigência

Habilidade da fonte:

De 500 toneladas/toneladas pelo mês

Destacar:

Flancas de titânio testadas pela UT

Sistemas de abastecimento de água Flancas de titânio

Flancas de titânio usinadas por CNC

Descrição do produto

Flanges Slip-On de Titânio ASME B16.5 Classe 150

Flanges slip-on de titânio de alto desempenho com design de face elevada para sistemas industriais de abastecimento de água, apresentando construção forjada e usinagem CNC com testes UT para garantia de qualidade.

Visão Geral do Produto

A Flange Slip-On ASME B16.5 (Flange SO) Classe 150 SORF (Slip-On Raised Face) oferece desempenho confiável com fácil instalação e excelentes capacidades de vedação para sistemas de abastecimento de água. Classificadas para pressão Classe 150 (até 150 psi), estas flanges são ideais para tubulações de água de baixa a média pressão.

Conformidade com o Padrão ASME B16.5

O padrão ASME B16.5 define o projeto, as especificações de materiais, as dimensões, as classificações de pressão-temperatura e os requisitos de teste para flanges de tubos e conexões flangeadas. A designação Classe 150 indica uma classificação de pressão de 150 psi em condições de temperatura padrão.

Especificações Dimensionais

Tamanho Nominal do Tubo	Diâmetro Externo da Flange		Espessura da Flange		Diâmetro do Cubo na Base		Diâmetro da Face Elevada		Diâmetro do Cubo no Ponto de Soldagem		Pescoço de Solda		Slip On
Tamanho Nominal do Tubo	pol	mm	pol	mm	pol	mm	pol	mm	pol	mm	pol	mm	pol	mm
1/2″	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4″	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1″	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4″	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2″	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2″	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2″	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3″	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2″	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4″	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5″	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6″	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8″	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10″	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12″	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14″	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16″	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18″	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20″	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24″	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Especificações do Material Titânio

As flanges de Titânio Gr1 e Gr2 oferecem excepcional resistência à corrosão, leveza e alta relação resistência-peso para aplicações industriais exigentes.

Parâmetro	Titânio Gr1	Titânio Gr2
Composição Química	Alta pureza, principalmente titânio (Ti 99,5%)	Contém pequenas quantidades de alumínio e ferro
Resistência à Tração (MPa)	240-350 MPa	350-450 MPa
Alongamento (%)	24%	20%
Dureza	Dureza Brinell 120-180 HB	Dureza Brinell 160-210 HB
Resistência à Corrosão	Excelente para ambientes altamente corrosivos	Bom para ambientes industriais
Classificação de Pressão Aplicável	Classe 150	Classe 150
Faixa de Temperatura	-250°C a 400°C	-250°C a 400°C
Peso	Mais leve (maior pureza)	Mais pesado, mas mais leve do que muitos metais
Soldabilidade	Excelente, fácil de soldar	Boa, adequada para métodos comuns de soldagem
Aplicações Comuns	Aeroespacial, processamento químico, marinha	Plantas químicas, petróleo e gás, equipamentos de energia

Características e Benefícios do Design

Design da Flange Slip-On:

Fácil instalação com design de tubo deslizante e soldagem interna/externa
Compatibilidade versátil com vários tamanhos de tubos e classes de pressão
Solução econômica com design e fabricação mais simples

Configuração de Face Elevada (RF):

O design de face elevada cria uma compressão superior da junta para um desempenho de vedação aprimorado, evitando vazamentos em sistemas de alta pressão e alta temperatura, mantendo a integridade do sistema.

Aplicações Industriais

Processamento Químico: Resistente a produtos químicos e ácidos corrosivos
Marinha e Offshore: Resiste à corrosão da água do mar em sistemas de tubulação
Aeroespacial: Alta relação resistência-peso para aplicações críticas em relação ao peso
Geração de Energia: Lida com vapor, gás e fluidos sob alta pressão e temperatura
Sistemas de Abastecimento de Água: Tubulações municipais e industriais de transporte de água

Principais Vantagens

Excepcional resistência à corrosão em ambientes agressivos
Alta relação resistência-peso para aplicações exigentes
Desempenho de vedação superior com design de face elevada
Fácil instalação e manutenção econômica
Vida útil prolongada com requisitos de manutenção reduzidos
Testado por UT para garantia de qualidade e confiabilidade
