Detalhes dos produtos

Para casa produtos

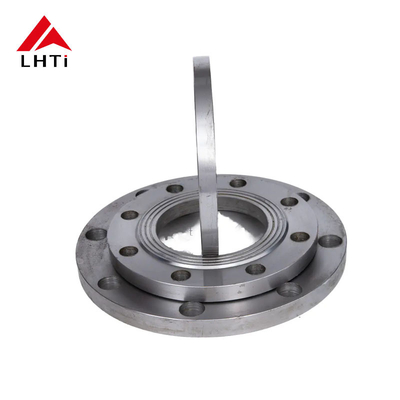

ASME B16.5 Classe 150 Flange de titânio deslizante com face elevada para abastecimento de água

Nome da marca:	LHTi
Número do modelo:	Deslizamento na flange
MOQ:	100 peças
preço:	negociável
Condições de Pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacidade de abastecimento:	De 500 toneladas/toneladas pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001,CE,etc

Imprensa:

Classe 900/ CL900

País de origem:

Estados Unidos

Nota:

UNS32750 Gr2, Gr5, Gr9

Face:

Articulação tipo anel

Amostra:

Disponível

Tipo:

imprensa de molde

Pressão:

PN 10

Prazo de Pagamento:

T/t, l/c, etc.

Uso:

Flange químico

Taxa de pressão:

PN 10

Tamanhos:

DN10-1000

Materiais:

Outros metais de titânio

Padrão de produto:

Deslizamento de ASME B16.5 na flange

Tipo da flange:

Rosto levantado, rosto plano, articulação tipo anel

Certificações:

Assegurar que os produtos não sejam sujeitos a qualquer restrição.

Detalhes da embalagem:

Caixa de madeira compensada ou palete, ou conforme sua exigência

Habilidade da fonte:

De 500 toneladas/toneladas pelo mês

Destacar:

ASME B16.5 Flancas de titânio

Sistemas de abastecimento de água Flancas de titânio

Flancas de titânio da classe 150

Descrição do produto

ASME B16.5 Gr1 Gr2 Ti SORF Flanges classe 150 RF para abastecimento de água

ASME B16.5 Flancas de titânio deslizantes com face levantada (SORF) são componentes críticos de tubulações concebidos para fornecer ligações seguras com excelente resistência à corrosão e resistência mecânica.Estas flanges estão disponíveis em várias qualidades de liga de titânio, incluindo Gr2, Gr5 e Gr7, cada um projetado para atender a requisitos industriais específicos.

Especificações do grau de titânio

Titânio de grau 2

Gr2 é titânio comercialmente puro que oferece resistência à corrosão excepcional, tornando-o ideal para processamento químico, tratamento de água do mar e aplicações de processamento de alimentos.Este grau fornece excelente soldabilidade e é comumente usado em ambientes que exigem alta resistência à corrosão, onde a resistência é secundária.

Titânio Gr5

A liga de titânio Gr5 combina titânio com alumínio e vanádio, proporcionando uma resistência superior em comparação com o Gr2.plataformas petrolíferas offshore, e outras indústrias exigentes onde tanto a resistência quanto a resistência à corrosão são essenciais.

Titânio Gr7

Gr7 é uma liga de titânio com paládio que aumenta a resistência à corrosão em ambientes agressivos, como água do mar, cloro e ácidos fortes.Este grau é geralmente especificado para aplicações de alto desempenho nas indústrias petroquímica e de geração de energia em condições químicas adversas..

Comparação do grau de titânio

Características	Titânio de grau 2	Titânio Gr5	Titânio Gr7
Composição	Titânio puro (cerca de 99,2% de titânio)	Titânio + Alumínio + Vanádio	Titânio + Palladio
Força	Baixo (apto para aplicações de baixa pressão)	Alta resistência (adequada a requisitos de alta resistência)	Excelente resistência à corrosão, resistência relativamente elevada
Resistência à corrosão	Excelente (apto para ambientes corrosivos gerais)	Bom (adequado para ambientes com exigências corrosivas moderadas)	Excelente (apto para ambientes altamente corrosivos, como água do mar, ambientes ácidos)
Soldabilidade	Excelente.	Muito bem.	Muito bem.
Aplicações típicas	Processamento químico, tratamento de água do mar, processamento de alimentos	Aeronáutica, plataformas offshore de petróleo e gás, aplicações de alta resistência	Ambientes petroquímicos, geração de energia, água do mar e corrosivos
Peso	Leve (apto para aplicações leves)	Mais pesado (em comparação com o grau 2)	Ligeiro (mas não tão leve quanto o Gr2)
Pressão nominal	Classe 150	Classe 150	Classe 150
Projeto do selo	Rosto levantado (RF)	Rosto levantado (RF)	Rosto levantado (RF)
Método de instalação	Slip-On (fácil de instalar)	Slip-On (fácil de instalar)	Slip-On (fácil de instalar)

Classificação de pressão da classe 150

A classe 150 refere-se à capacidade de pressão nominal dessas flanges, projetadas para suportar pressões de até 150 psi.fornecendo uma solidez de vedação e de ligação fiável adequada para várias aplicações industriais.

Classe 150 Dimensões das flanges deslizantes

Tamanho ( polegadas)	Diâmetro do círculo do parafuso ( polegadas)	Número de parafusos	Diâmetro do buraco do parafuso ( polegadas)	Espessura da flange ( polegadas)	Profundidade do eixo ( polegadas)
1/2"	2.88	4	0.75	0.875	0.875
Três terços.	3.12	4	0.75	0.875	0.875
Um.	3.50	4	0.75	1.00	1.00
1 1/2 "	4.88	4	0.88	1.12	1.12
- Dois.	5.25	4	0.88	1.25	1.25
Um 3.	6.75	6	1.00	1.50	1.50
4"	7.88	8	1.13	1.75	1.75
6".	9.75	8	1.50	2.00	2.00
- Oito.	11.75	8	1.75	2.25	2.25
10"	13.50	8	2.00	2.50	2.50

Gr2, Gr5 e Gr7 Classe 150 ASME B16.5 Titânio Slip-On Flanges com face levantada são componentes essenciais da tubulação oferecendo superior resistência à corrosão, resistência mecânica,e facilidade de instalaçãoCom as suas propriedades excepcionais e o seu desempenho de vedação confiável, são ideais para aplicações exigentes no processamento químico, petroquímico, aeroespacial e plataformas offshore.
