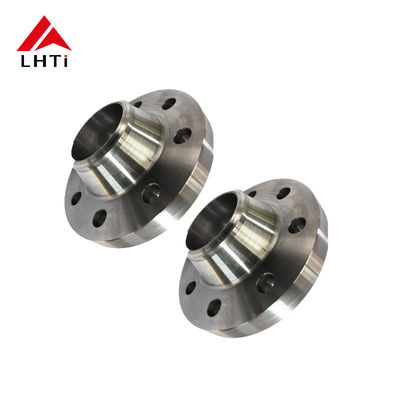

ASME B16.5 Flange de pescoço de solda de titânio classe 150 para aplicações na indústria química

Nome da marca:	LHTi
Número do modelo:	Flange do pescoço da solda
MOQ:	200 peças
preço:	negociável
Condições de Pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacidade de abastecimento:	De 500 toneladas/toneladas pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001,CE,etc

Classificação de pressão:

150 lbs - 2500 lbs

Forma:

Circular

Tipo de flange:

SO, WN

Grau dos materiais:

Grau 2 Grau 5 Grau 7

Padrão ou fora do padrão:

Padrão

Requisitos especiais:

Dimensões personalizadas e pressões nominais disponíveis mediante pedido

Conexão:

Soldagem

Palavra-chave:

Flange de titânio BL

Função Especial:

Preservante

Nível da pressão:

PN1,6-15,0Mpa classe 150-900Lb;

Padrão de material:

ASTMB381

Aplicativos:

Processamento químico, petróleo e gás, geração de energia, marítimo, aeroespacial

Tipo:

Flange rosqueada

Documentação Qc:

Relatório de material e dimensões como normal

Acabamento de superfície:

Rosto liso ou levantado

Detalhes da embalagem:

Caixa de madeira compensada ou palete, ou conforme sua exigência

Habilidade da fonte:

De 500 toneladas/toneladas pelo mês

Destacar:

ASME B16.5 Flancas de pescoço de solda de titânio

Indústria química Flancas de pescoço de solda de titânio

Classe 150 Flancas de pescoço de solda de titânio

Descrição do produto

ASME B16.5 Flancas de pescoço de soldadura de titânio classe 150 para a indústria química

Nossas flanges de pescoço de solda de titânio (WNRF) de classe 150 da ASME B16.5 grau 2 e grau 5 são projetadas com precisão para aplicações da indústria química.e processos de usinagem, estas flanges garantem ligações seguras e sem fugas em sistemas de tubulação industriais exigentes.

Características fundamentais

Alta durabilidade:A construção de titânio de qualidade superior proporciona uma resistência à corrosão e um desempenho excepcionais sob altas temperaturas e pressões
Conexões sem fugas:A engenharia de precisão garante vedações seguras críticas para a integridade do sistema
Dimensão personalizada:Disponível em dimensões personalizadas para satisfazer requisitos específicos do projeto
Desempenho superior:Excelente resistência e resistência química para ambientes industriais desafiadores

Aplicações na indústria química

As flanges de pescoço de solda de titânio são amplamente utilizadas em plantas de processamento químico, instalações petroquímicas, sistemas de tubulação e operações de refino.Sua excepcional resistência à corrosão e durabilidade a longo prazo as tornam ideais para conectar tubos, válvulas e equipamentos, resistindo à exposição química e a temperaturas extremas.

Embalagem e transporte seguro

Para garantir a proteção dos produtos durante o transporte e manipulação, as nossas flanges são embaladas em caixas e paletes de madeira robustas.Esta embalagem reduz ao mínimo o risco de danos e facilita a instalação na chegada, combinando segurança com manuseio conveniente.

Dimensões e especificações das flanges

As dimensões padronizadas para ASME B16.5 Titânio Weld Neck Flanges Classe 150 garantem a compatibilidade com os sistemas de tubulação existentes.

Tamanho nominal do tubo (NPS)	Diâmetro do círculo do parafuso (BC)	Número de parafusos	Espessura da flange (T)	Largura da face (F)	Furação (ID)
1/2"	2.62"	4	0.88"	0.50"	0.84"
Um.	3.25"	4	1.00"	0.56"	1.05"
- Dois.	4.50"	8	1.12"	0.75"	2.07"
4"	7.00"	8	1.56"	1.00"	4.09"
6".	9.00"	12	1.81"	1.25"	6.13"
12"	14.00"	16	2.44"	1.50"	12.13"
24"	22.00"	20	3.13"	2.00"	24.13"

Comparação de propriedades materiais

O titânio de grau 2 oferece características de desempenho superiores ideais para aplicações na indústria química.

Imóveis	Titânio de grau 2	Aço inoxidável	Aço de carbono
Resistência à tração (ksi)	50 a 60 ksi	70-90 ksi	50-70 ksi
Força de rendimento (ksi)	40-50 ksi	30-50 ksi	35-55 ksi
Prolongamento (%)	20%	35%	20%
Densidade (g/cm3)	4.51	7.93	7.85
Resistência à corrosão	Excelente em ambientes ricos em cloretos	Bom, propenso a furar.	Moderado, propenso à ferrugem
Conductividade térmica (W/m*K)	21.9	16.3	54.0
Ponto de fusão (°C)	1668°C	1375°C	1535°C
Custo (por libra)	$12-$15	$3-$5	$1-$2

O titânio de grau 2 oferece uma resistência à corrosão superior, particularmente contra produtos químicos agressivos e ambientes ricos em cloretos, tornando-o uma excelente escolha para a indústria química.

Especificações de pressão nominal

ASME B16.5 Classe 150 Flanges de titânio manter classificações de pressão consistentes em todos os tamanhos para um desempenho confiável.

Tamanho nominal do tubo (NPS)	Pressão nominal (psi)
1/2"	285
Um.	285
- Dois.	285
4"	285
6".	285
12"	285
24"	285

A classificação de pressão da classe 150 garante um desempenho fiável para aplicações de pressão moderada em sistemas químicos.

Especificações do binário e do parafuso

A aplicação adequada do binário é essencial para a instalação segura da flange e a integridade do sistema.

Tamanho nominal do tubo (NPS)	Tamanho do parafuso ( polegadas)	Número de parafusos	Torque (ft-lbs)
1/2"	5/8"	4	30 a 40
Um.	Três terços.	4	40 a 50
- Dois.	7/8"	8	50 a 70
4"	1-1/8"	8	80 a 100
6".	Um quarto.	12	100 a 130
12"	Um e meio.	16	150-200
24"	1-3/4"	20	250 a 300

Os valores do binário podem variar consoante o tipo de junta e as condições de funcionamento.
