Flange Deslizante de Titânio Gr2 Gr12 RF Polido

Nome da marca:	LIHUA
Número do modelo:	LH-SO
MOQ:	5 partes
Preço:	US dollar $25/pc--US dollar $85/pc
Condições de Pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	5000 PCes pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001, TUV etc.

Nome do produto:

Flange de titânio SO

Padrão:

ANSI / ASME B16.5

Material:

Gr2, Gr12

Aplicativo:

Indústria química

Superfície de vedação:

Tamanho:

1/2' ~ 80' ((DN10 ~ 3600)

Pressão:

150#-2500#

Superfície:

Polido

Técnica:

Forjado e o CNC fez à máquina

Inspeção:

Ensaios ultrasónicos e relatório de ensaio de materiais EN10204.3.1

Detalhes da embalagem:

Envolvido pela espuma contida na caixa da madeira compensada para a exportação

Habilidade da fonte:

5000 PCes pelo mês

Destacar:

deslizamento em flanges da tubulação

Deslizamento na flange aumentada da cara

Descrição do produto

Titânio deslizante na flange Gr2 Gr12 RF polido

Esta flange de titânio é uma flange de face elevada (SO RF) com uma superfície polida, forjada e usinada CNC a partir de titânio em Gr2 e Gr12.O deslizamento no projeto permite que o tubo deslize através do furo para que a flange possa ser posicionada e soldada ao tubo, o que o torna uma escolha prática para tubulações de baixa pressão onde o alinhamento é fácil e o acesso à solda é bom.Assim, a flange é amplamente utilizada na indústria química e em outros corrosivos e serviço marítimo onde o aço de carbono iria ferrugemOs tamanhos variam de 1/2 polegada a 80 polegadas (DN10 a DN3600) com classes de pressão de classe 150 a 2500.

Especificações técnicas

Produto	Deslizamento de titânio na brincadeira (brincadeira SO)
Padrão	ANSI / ASME B16.5, EN1092-1, JIS B2220, DIN 2627-2628
Materiais	Gr2, Gr12 (também Gr1, Gr5, Gr7, Gr9)
Tamanho	Para a utilização em veículos automóveis
Classe de pressão	Classe 150 a 2500; DIN PN6 a PN250
Superfície de vedação	RF, FF, TG, RJ
Superfície	Polido
Técnica	Forjados e usinados CNC
Inspecção	Ensaios ultrasónicos e relatório de ensaio de materiais EN 10204 3.1

Opções disponíveis

Ponto	Distância
Tamanho nominal	Para a utilização em veículos automóveis
Classe de pressão	Classe 150, 300, 600, 900, 1500, 2500
Grau do material	Grade 1, Grade 2, Grade 5, Grade 7, Grade 9, Grade 12
Características de vedação	RF, FF, TG, RJ
Finalização da superfície	Polidos, obtidos por mecanização

Dimensões das flanges, classe 150 (tamanhos selecionados, polegadas)

N.o. Tamanho do tubo	Flange Dia.	Flange Thick.	Cara Dia levantada.	Número de parafusos	Círculo de parafusos
1/2	3-1/2	7/16	1-3/8	4	2-3/8
1	4-1/4	9/16	2	4	3-1/8
2	6	3/4	3-5/8	4	4-3/4
4	9	15/16	6-3/16	8	7-1/2
6	11	1	8-1/2	8	9-1/2
8	13 de março	1-1/8	10-5/8	8	11-3/4

Imagens do produto

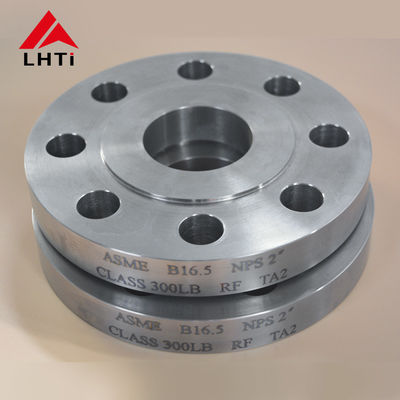

Gr2 Gr12 titanium slip on raised face flange

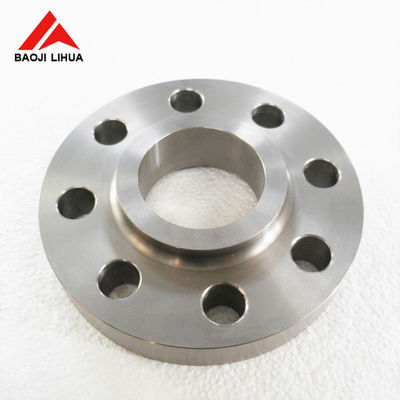

Polished titanium SO RF flange

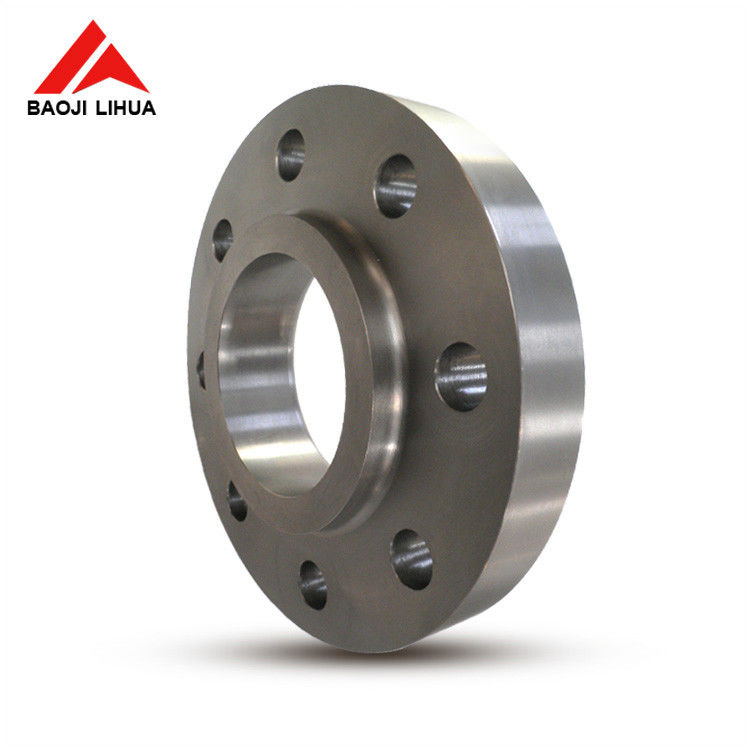

Titanium slip on flange ANSI B16.5

Aplicações

A flange é utilizada para ligar tubos, válvulas e equipamentos em serviço corrosivo.tubulação marítima, e tubulações industriais gerais onde é necessária uma flange leve, forte e livre de ferrugem.A flange também é adequada para instalações offshore e costeiras.Os tamanhos, classes de pressão, graus e superfícies de vedação podem ser produzidos de acordo com o desenho do cliente, e um relatório de ensaio de material EN 10204 3.1 é fornecido com ensaio ultrasônico mediante pedido.
