Gr2 Titânio 90 Degree Elbow ASME B16.9 Fitting

Nome da marca:	LHTi
Número do modelo:	LH-Ti10
MOQ:	5 PCS
Condições de Pagamento:	L/C,D/P,T/T etc.

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

ISO 9001:2015

Nome do produto:

Cotovelo de titânio Gr2 90 graus

Material:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Padrão:

ASTM 337 338,

DO:

1/8" A 48"

Espessura da Parede:

Sch5s a Sch160

Processamento:

Empurrar

Aplicativos:

Conexão de encaixe de tubo

TESTE do terceiro:

Disponível

Serviço de processamento:

Fabricação em que o produto não é utilizado

Detalhes da embalagem:

Embalagem padrão da exportação, caixa da madeira compensada fora

Destacar:

Titânio Gr7 cotovelo de 90 graus

Cotovelo do titânio Sch160

Cotovelo cabendo da tubulação do titânio da conexão

Descrição do produto

Gr2 Titânio 90 Degree Elbow ASME B16.9 Fitting

Um cotovelo de 90 graus muda a direção de uma tubulação por um ângulo reto e é um dos acessórios mais comuns de soldadura de traseira.O cotovelo de titânio tem uma parede interna lisa e uma pequena resistência ao fluxo para o meio quente, resiste a ácidos e álcalis, tem uma longa vida útil e é conveniente de instalar, por isso é amplamente utilizado no processamento químico, petróleo, indústria leve e pesada, energia elétrica, aeroespacial,construção naval e outras engenharia básicaEste equipamento é empurrado e extrudido em Gr2, Gr7 e Gr12 para ligação a tubos de titânio sem costura ou soldados.

Especificações técnicas

Nome do produto	Cotovelo de titânio, 90 graus
Materiais	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Grau 1, Grau 2, Grau 7, Grau 12
Padrão	ASME B16.9, ASME B363, ASTM B337 / B338
Diâmetro externo	1/8 de polegada a 48 polegadas
Espessura da parede	Sch5s para Sch160
Tipo	De peso superior a 200 g/m2
Técnica	Extrusão por empurrão
Aplicação	Conexão de tubulação
Testes	Dimensão, resistência à tração, UT, PT, composição química, hidrostática, corrente de redemoinho, radiográfica, espessura, PMI
Teste de terceiros	Disponível

Propriedades mecânicas mínimas por grau

Grau	Resistência à tração (MPa)	Resistência ao rendimento (MPa)	Prolongamento (%)
Grau 1	240	138	24
Grau 2	345	275	20
Grau 7	345	275	20
Grau 12	483	345	18

Titânio 90 graus Dimensões do cotovelo (Tamanhos selecionados)

NPS	Diâmetro exterior (mm)	Centro para a face (mm)	Parede Sch10S (mm)	Parede Sch40S (mm)
1/2"	21.34	38.10	2.11	2.77
Um.	33.40	38.10	2.77	3.38
- Dois.	60.33	76.20	2.77	3.91
Um 3.	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6".	168.28	228.60	3.40	7.11
- Oito.	219.08	304.80	3.76	8.18

Inspecção da qualidade

Cada cotovelo de titânio é verificado por inspeção de dimensões, teste de tração, teste de ultrassom (UT), teste de penetração (PT), inspeção de composição química, teste hidrostático, inspeção de corrente de redemoinho,inspecção radiográfica, inspecção de espessura e inspecção PMI antes da expedição.

Imagens do produto

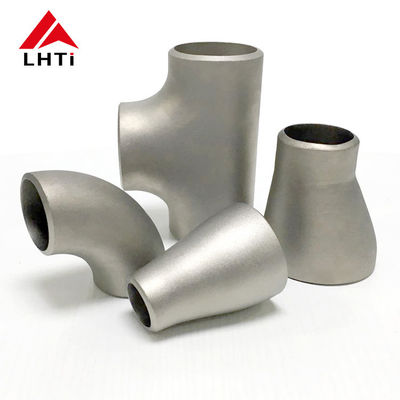

Gr2 titanium 90 degree elbow

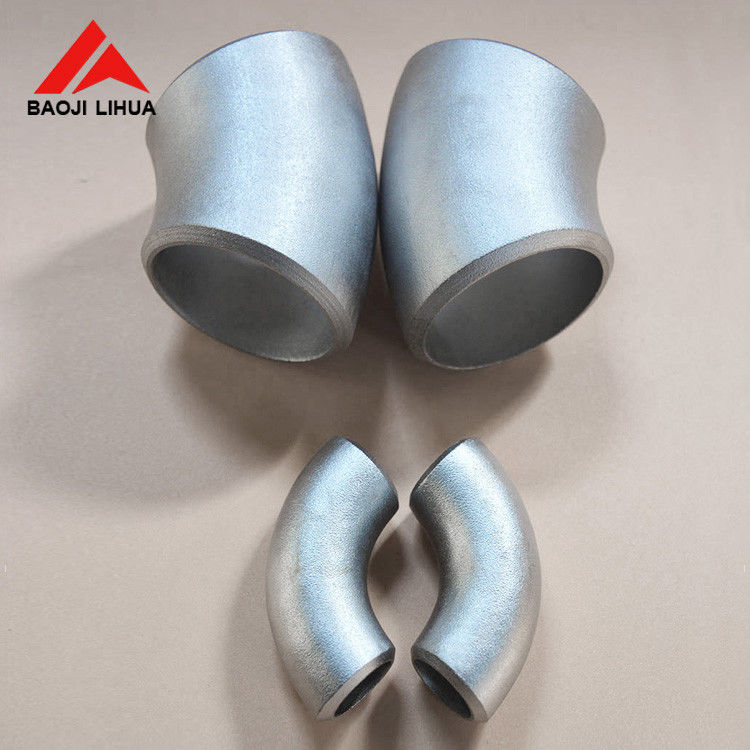

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

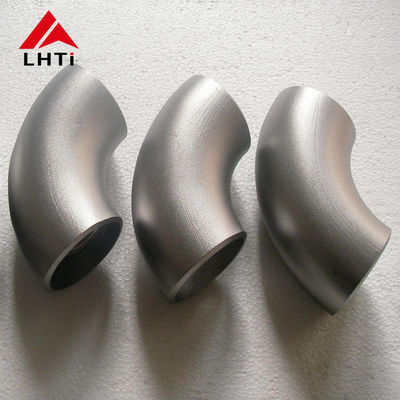

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Aplicações

Tubulações químicas e petrolíferas, centrais eléctricas, sistemas aeroespaciais e de construção naval e ligações gerais de tubulações industriais em que uma luz,É necessária uma mudança de direção de 90 graus resistente à corrosãoOs tamanhos, os planos de parede e as qualidades dos materiais podem ser produzidos de acordo com o desenho ou a especificação padrão.
