Flange de Placa de Titânio PL DN40 RF ANSI B16.5

Nome da marca:	LH-Ti
Número do modelo:	LH-BL
MOQ:	1 peça
Preço:	US dollar $30/pc--US dollar $80/pc
Condições de Pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	5000 PCes pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, articulação do tornozelo, personalizada.

Padrão:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Material:

Grade 1, Grade 1, Grade 2, Grade 3, Grade 4, Grade 7, Grade 9

Aplicativo:

Utilizados em automóveis, óculos, equipamento médico, electrónica, equipamento petroquímico, válvula

Superfície de vedação:

Tamanho:

1/2 " ~ 30" N.B., NPS 1/2 - NPS 24 (DN 10 - 2000)

Pressão:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.

Superfície:

Polido

Técnica:

Forjado e Machinado CNC.

Inspeção:

Ensaios ultrasónicos e relatório de ensaio de materiais EN10204.3.1

Detalhes da embalagem:

Envolvido pela espuma contida na caixa da madeira compensada para a exportação

Habilidade da fonte:

5000 PCes pelo mês

Destacar:

Flange de titânio DN40 RF25

Flanca de titânio DN40

para o fabrico de máquinas de lavar louças

Descrição do produto

Flanca de placa de titânio PL DN40 RF ANSI B16.5

Esta brincadeira de placa de titânio (tipo PL) é uma peça forjada, usinada CNC com uma face elevada, fabricada para DN40 e a norma ANSI B16.5.que dá uma junção simples e compacta para linhas de baixa a média pressãoO corpo forjado é denso e livre de porosidade, a face polida permite que a junta se senta uniformemente, e a face levantada concentra a carga do parafuso onde a vedação é necessária.água do mar e muitos ácidos e pesa cerca de metade do açoCada peça é verificada por ensaios ultrasónicos e enviada com um relatório de ensaio de material conforme a norma EN 10204 3.1.

Especificações técnicas

Produto	Flange de chapa de titânio (PL)
Padrão	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
Tipos	PL, WN, SO, BL, SW, articulação do colo, personalizada
Grau	Grade 1, Grade 2, Grade 5, Grade 7, Grade 12
Faixa de tamanho	Para a utilização em veículos automóveis
Classe de pressão	150# a 2500#, PN6 a PN64
Superfície de vedação	RF (face levantada)
Técnica	Forjados e usinados CNC
Inspecção	Ensaios ultrasónicos e relatório EN 10204 3.1

Requisitos de composição química (máximo %)

Grau	N	C	H	Fe	O	Al	V	Pd	Mo.	Não.
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

Requisitos de resistência à tração

Grau	Tensibilidade (min)	Rendimento (min)	Extensão
1	240 MPa / 35 KSI	138 MPa / 20 KSI	24%
2	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
5	895 MPa / 130 KSI	828 MPa / 120 KSI	10%
7	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
12	438 MPa / 70 KSI	345 MPa / 50 KSI	18%

Imagem do produto

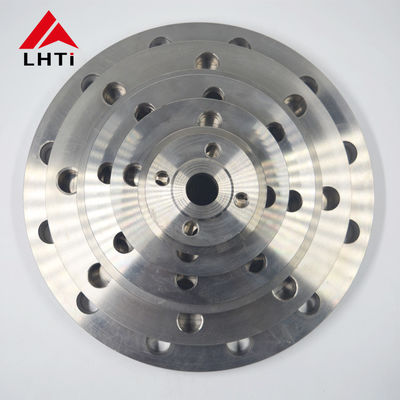

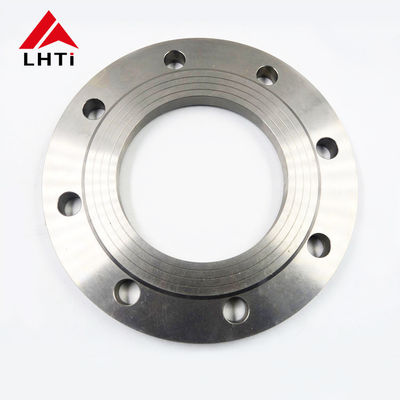

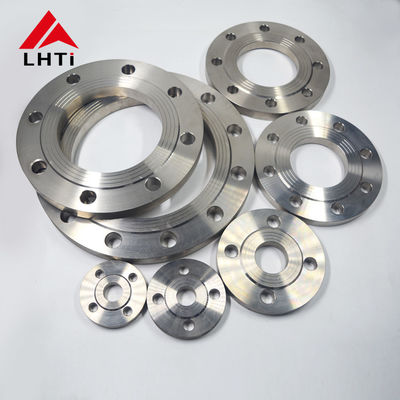

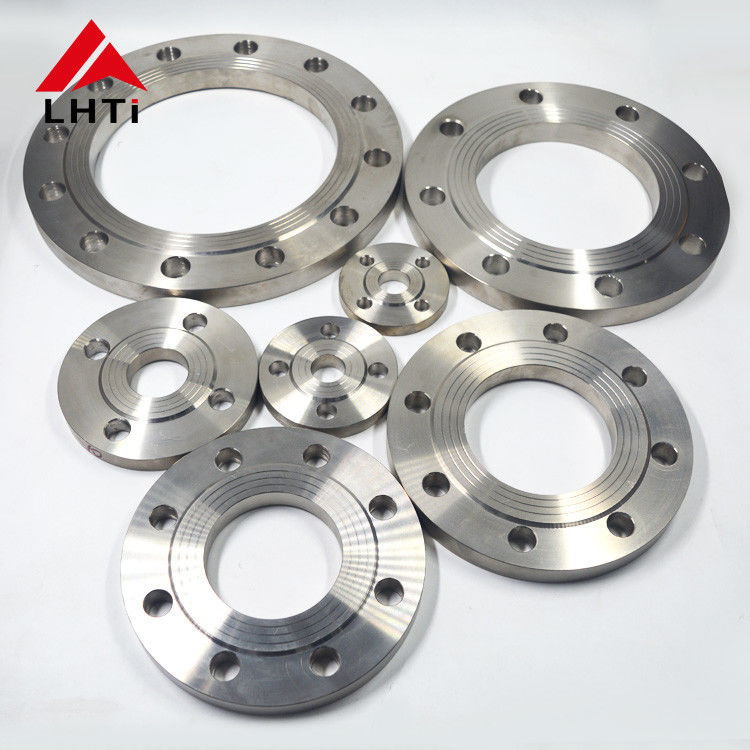

Titanium plate flange PL DN40 raised face

Aplicações

A flange de placa é instalada onde é necessária uma junção compacta e resistente à corrosão.serviços de petróleo e gás, equipamento de manipulação de produtos químicos, tubulação marítima e engenharia geral.A flange pode ser adaptada aos padrões de tubulação e juntas existentesCada lote é verificado quanto às dimensões, acabamento e material antes de ser embalado em caixas de madeira para exportação.
