Forjado Gr2 Titânio WN RF Flange ANSI B16.5

Nome da marca:	LH-Ti
Número do modelo:	LH-BL
MOQ:	1 peça
Preço:	US dollar $30/pc--US dollar $80/pc
Condições de Pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	5000 PCes pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, articulação do tornozelo, personalizada.

Padrão:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Material:

Grade 1, Grade 1, Grade 2, Grade 3, Grade 4, Grade 7, Grade 9

Aplicativo:

Utilizados em automóveis, óculos, equipamento médico, electrónica, equipamento petroquímico, válvula

Superfície de vedação:

Tamanho:

1/2 " ~ 30" N.B., NPS 1/2 - NPS 24 (DN 10 - 2000)

Pressão:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc.

Superfície:

Polido

Técnica:

Forjado e Machinado CNC.

Inspeção:

Ensaios ultrasónicos e relatório de ensaio de materiais EN10204.3.1

Detalhes da embalagem:

Envolvido pela espuma contida na caixa da madeira compensada para a exportação

Habilidade da fonte:

5000 PCes pelo mês

Destacar:

WN Flange de titânio ANSI B16.5

Flanca de titânio para pescoço de solda por RF

1/2" de flange de RF de titânio

Descrição do produto

Forjado Gr2 Titânio WN RF Flange ANSI B16.5

Esta flange de pescoço de soldagem é forjada a partir de titânio de grau 2, usinada CNC e terminada com uma face elevada para ANSI B16.5O longo pescoço cônico é soldado com o traseiro para o tubo, de modo que a articulação transporta a carga sem problemas e mantém bem a pressão.que é por isso que uma flange WN é frequentemente selecionada para linhas de alta pressão e alta temperaturaO titânio mantém a articulação leve e fortemente resistente a cloretos, água do mar e a muitos ácidos, e a estrutura forjada dá um grão denso e uniforme que é trabalhado limpamente e mantém sua face plana.

Especificações técnicas

Tipo	Flanca do pescoço de soldadura WN
Materiais	Grade 1, Grade 2, Grade 3, Grade 4, Grade 7, Grade 9
Padrão	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Superfície de vedação	RF (face levantada)
Tamanho	NPS 1/2 a NPS 24 (DN10 a DN2000)
Pressão	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 a PN64
Técnica	Forjados e usinados CNC
Superfície	Polido
Inspecção	Ensaios ultrasónicos e relatório de ensaio de materiais EN 10204 3.1

Requisitos de composição química (%)

Grau	N	C	H	Fe	O	Al	V	Pd	Mo.	Não.	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	Balão
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	Balão
Gr5	0.05	0.08	0.015	0.40	0.20	5.5 a 6.75	3.5 a 4.5	/	/	/	Balão
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 a 0.25	/	/	Balão
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6~0.9	Balão

Requisitos de resistência à tração

Grau	Resistência à tração min	Força de rendimento min	Prolongamento (%)
1	35 KSI / 240 MPa	20 KSI / 138 MPa	24
2	50 KSI / 345 MPa	40 KSI / 275 MPa	20
5	130 KSI / 895 MPa	120 KSI / 828 MPa	10
7	50 KSI / 345 MPa	40 KSI / 275 MPa	20
12	70 KSI / 438 MPa	50 KSI / 345 MPa	18

Imagens do produto

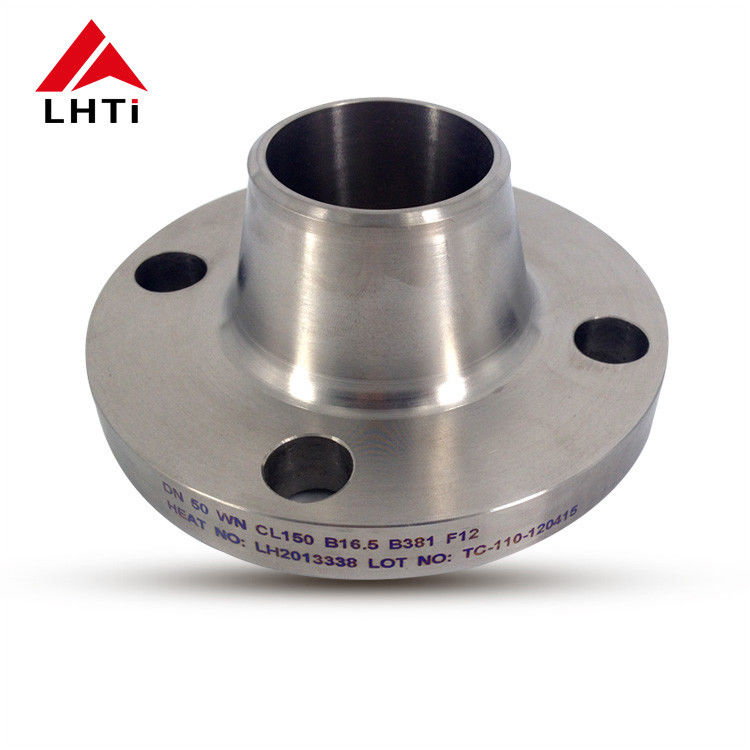

Forged Gr2 titanium WN RF flange ANSI B16.5

Aplicações e garantia da qualidade

As flanges de pescoço de solda deste tipo são utilizadas em bombas e válvulas, tubulações, recipientes sob pressão, instalações químicas e petroquímicas,Equipamento terrestre aeroespacial e sistemas offshore e marítimos que necessitem de uma flange leve resistente a cloretos e água do marOs outros tipos da mesma gama incluem os flanges SO, BL, SW, PL e os flanges de articulação do tornozelo.verificações dimensionais desde a aquisição de materiais até à entrega final, e documentação completa de certificação, com ensaios ultrasónicos e um relatório de ensaio do material conforme à norma EN 10204 3.1, mediante pedido.
