Flanges de Titânio Gr1 e Gr2: Explicação das Grades TA

Flanges de Titânio Gr1 e Gr2: Notas sobre as Classes TA Explicadas

Dois sistemas de nomenclatura se encontram em um pedido de flange de titânio. As classes ASTM Gr1 e Gr2 são o que a maioria dos desenhos e certificados internacionais usam, enquanto as usinas chinesas, incluindo esta, também trabalham com as marcas GB/T TA. Os dois sistemas descrevem os mesmos metais sob nomes diferentes, e um pedido de compra que os mistura sem dizer qual deles rege é uma fonte comum de atraso na entrada de mercadorias.

TA0 a TC4: O que Significam as Marcas Chinesas

O sistema de titânio GB/T usa TA para classes quase puras, TB para ligas beta e TC para ligas alfa beta. TA0 e TA1 estão na extremidade de baixo oxigênio e correspondem à ASTM Gr1. TA2 é a classe de pureza industrial padrão e corresponde à Gr2. TA3 corresponde à Gr3. TA9 é a classe modificada com paládio e corresponde à Gr7, e TA10 é a classe de molibdênio níquel e corresponde à Gr12. TC4 é Ti-6Al-4V e corresponde à Gr5.

O mapeamento é próximo, mas não uma licença para substituir livremente. Um certificado é normalmente emitido para um sistema, portanto, o pedido deve nomear o sistema contra o qual a inspeção de recebimento verificará. Se o desenho disser TA2 e o relatório disser Gr2, o inspetor precisa de uma equivalência escrita arquivada, ou o material ficará em quarentena enquanto alguém o confirma.

Escolhendo entre Gr1 e Gr2 para uma Flange

A diferença entre Gr1 e Gr2 é o oxigênio, não a liga: cerca de 0,18% contra 0,25%. Isso eleva a tração de 240 para 345 MPa e o escoamento de 138 para 275 MPa, e é o motivo pelo qual Gr2 é o padrão para uma flange. Uma junta aparafusada carrega a face em compressão ao redor da gaxeta, e uma face macia Gr1 de grande diâmetro se deformará sob a pré-carga do parafuso antes que a gaxeta esteja assentada.

Gr1 ainda tem seu lugar. É o mais formável dos dois, é mais fácil de dobrar e aceita uma impressão de ranhura de gaxeta mais profunda com baixa carga de parafuso, o que é adequado para linhas de água e utilidades de baixa pressão. O que não é adequado é uma junta Classe 900 ou 1500 onde a carga do parafuso é alta e a face precisa permanecer plana através de várias montagens.

Serviço Químico Decide Mais do que Resistência

O campo de aplicação nesta página diz indústria química, e nesse serviço a classe é escolhida pelo meio em vez da resistência. Gr2 é a resposta de uso geral para ácidos oxidantes e soluções neutras. Gr7 é a resposta onde cloretos estão presentes, porque a adição de paládio permite que o metal repassive em vez de picotar. Gr12 é a resposta para ácidos redutores e soluções quentes, onde o molibdênio e o níquel fazem o trabalho que o paládio não pode.

Duas dessas escolhas são frequentemente invertidas na prática. Gr12 é frequentemente oferecido como uma atualização geral sobre Gr2, mas é mais fraco que Gr7 em cloretos e não deve ser usado para água do mar. Gr7 é frequentemente oferecido onde quer que o ácido apareça, mas sua vantagem desaparece em ácido fortemente oxidante onde o Gr2 simples se comporta bem a um preço menor.

ANSI e ASME São Um Padrão

O título desta página repete o padrão duas vezes, uma como ANSI B16.5 e outra como ASME B16.5. Esses são o mesmo documento: ANSI é o nome mais antigo do órgão que agora publica como ASME, e B16.5 carrega o prefixo ASME há décadas. Listar ambos é inofensivo, mas é um sinal de que o bloco de atributos foi escrito para pesquisa em vez de para um desenho.

O campo do nome do produto é uma inconsistência mais séria. Ele diz flange cega de titânio ANSI, enquanto o título da página e a descrição descrevem flanges em geral. Uma flange cega é uma forma específica sem furo. Se o item cotado for um pescoço de solda ou um slip-on, o campo deve ser corrigido antes que a oferta seja emitida, pois o tipo decide o preço mais do que qualquer outro campo único.

Notas de Pedido

Indique o tipo, a classe em um sistema de nomenclatura, o padrão, o tamanho, a classe, a face e o relatório. O tipo é o campo mais frequentemente ausente em consultas que chegam de uma pesquisa, e é a primeira coisa que uma fábrica precisa para cotar: uma cega, um pescoço de solda e um slip-on no mesmo tamanho e classe são três fundidos ou forjados diferentes com três pesos diferentes.

Nesta página, o campo de material lista gr2, gr7 e gr12, enquanto o título e a descrição lideram com Gr1 e Gr2. Gr1 é, portanto, oferecido, mas não listado, e um comprador que precisa de Gr1 deve declará-lo explicitamente. O campo de técnica lê Froged, que é uma grafia de forjado, e o campo de inspeção promete teste ultrassônico com um relatório 3.1, que é a combinação a ser mantida no pedido de compra.

Tamanho e pressão seguem o padrão das outras páginas desta faixa: NPS 1/2 a 24 é escrito ao lado de DN 10 a 2000, mas NPS 24 é DN 600, então o valor entre parênteses exagera a faixa para uma flange B16.5. Classe 150 a 2500 é consistente com B16.5. Citar a classe, não uma pressão convertida em bar, porque a classe define o círculo de parafusos e a gaxeta, bem como a parede.

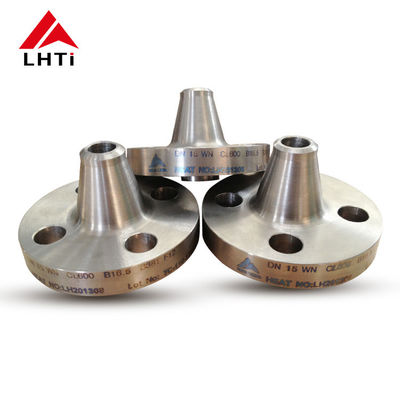

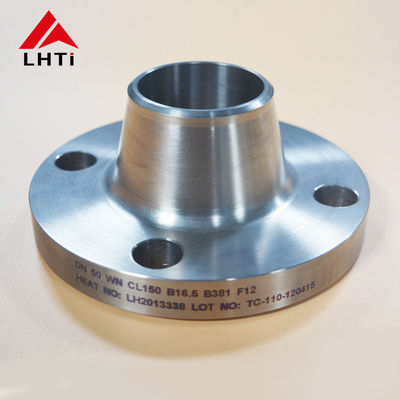

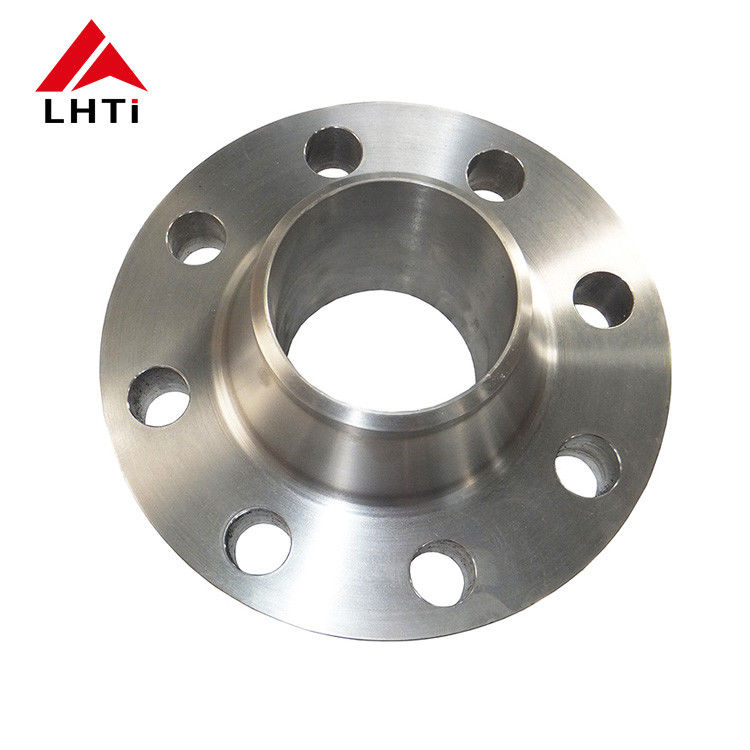

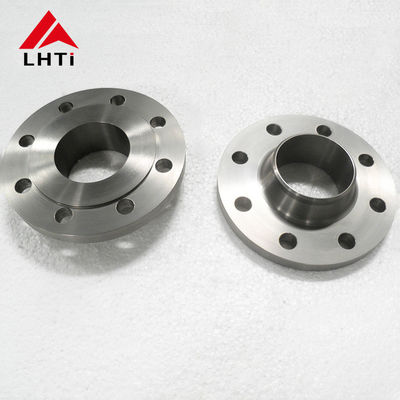

Imagens do Produto
