Grades de Barras de Titânio Gr2 a Gr5 e Códigos de Temperamento

Barras de Titânio Gr2 a Gr5: Escolhendo por Número, Não por Preço

Uma página de barras de titânio que lista seis graus em seu título e imprime uma faixa de preço convida um comprador a escolher pelo custo. O número do grau é o lugar errado para economizar dinheiro, pois os números codificam diferentes teores de oxigênio e, portanto, diferentes resistências, conformabilidade e soldabilidade. Esta página descreve o que cada grau realmente entrega, o que os códigos de têmpera significam e onde uma reivindicação médica precisa de um certificado diferente de uma industrial.

O que os Números de Grau Mudam

Os graus comercialmente puros são o mesmo metal com diferentes conteúdos intersticiais. O oxigênio é a principal variável: 0,18% em Gr1, 0,25% em Gr2, 0,35% em Gr3 e 0,40% em Gr4. O ferro aumenta com ele. À medida que o oxigênio aumenta, a resistência à tração sobe de 240 para 550 MPa e o alongamento cai de 24 para 15%. Nada é ligado; toda a escada é uma consequência de quão limpa foi a esponja e como a usina a recozou.

Gr5 quebra o padrão porque é uma liga, Ti-6Al-4V, com 895 MPa de tração e 828 MPa de escoamento. Gr23 é a mesma liga com baixos intersticiais extras, 0,13% de oxigênio, e é o grau que os padrões de implante médico realmente reconhecem. Um comprador que precisa de resistência escolhe Gr5; um comprador que precisa de conformabilidade escolhe Gr1 ou Gr2; um comprador que precisa de um implante escolhe Gr23 ou um grau CP para F67, não uma barra Gr2 certificada apenas para B348.

O Grau Seis no Título

O título desta página lista Gr6, e as tabelas abaixo cobrem apenas Gr1, Gr2, Gr5, Gr7 e Gr12. O Grau 6 existe, como Ti-5Al-2.5Sn, mas não é um dos graus nos dados desta página e não é estocado como um item padrão. Se um desenho solicitar Gr6, trate-o como um pedido especial e espere um certificado separado em vez de assumir que ele se encaixa em uma lista de graus geral.

Códigos de Têmpera: Y, R e M

A tabela de produtos nesta página usa os códigos de letra única Y, R e M. Eles não são decoração. Y significa laminado a frio, o que dá um diâmetro mais apertado e uma superfície mais brilhante, mas deixa tensões residuais na barra. R significa laminado a quente, que é mais macio e carrega escamas que precisam ser removidas. M significa recozido, o que alivia a tensão e estabiliza o tamanho ao custo de alguma resistência.

A escolha aparece mais tarde na oficina mecânica. Uma barra laminada a frio que não é aliviada de tensão se curvará quando o material for removido de um lado, e uma peça longa e esbelta cortada dela se moverá após a primeira passada. Para qualquer coisa com uma chamada de retilinidade apertada, peça recozido, ou laminado a frio mais alívio de tensão, e diga isso explicitamente em vez de confiar no padrão.

Onde a Reivindicação Médica Para

O corpo do texto nesta página descreve ligas de titânio médicas para próteses e dispositivos implantados, e então lista ASTM B348 ao lado de F67 e F136. B348 é um padrão industrial de barras e não diz nada sobre adequação para implantes. F67 cobre titânio comercialmente puro forjado para implantes cirúrgicos em Gr1 a Gr4; F136 cobre Ti-6Al-4V ELI, que é Gr23. Uma barra Gr5 para B348 não é um material de implante, por melhor que seja sua química.

O texto também menciona 6Al7Nb e 13Nb13Zr. Essas são ligas de implante escolhidas por um módulo de elasticidade menor que Ti-6Al-4V, e 13Nb13Zr não é um grau numerado ASTM. São produtos legítimos, mas são pedidos especiais, e um comprador que os necessite deve solicitar o padrão específico e a tabela de propriedades mecânicas específica em vez de aceitar uma descrição médica genérica.

Diâmetro, Comprimento e Forma

Três faixas de diâmetro aparecem nesta página: 3 a 350 mm no bloco de atributos, 5 a 350 mm na linha de abertura e 0,8 a 500 mm na tabela de produtos. Leia-os como a faixa de estoque oferecida, uma reafirmação dela e a capacidade da usina. O comprimento é de 500 a 6000 mm ou sob encomenda, e a barra está disponível redonda, quadrada ou hexagonal.

Notas de Pedido

Declare o grau juntamente com o padrão, o código de têmpera, o diâmetro com sua classe de tolerância, a superfície, o comprimento e o acabamento da extremidade, e o certificado. EN 10204 3.1 com química, resultados de tração e número do lote é o pacote normal, e uma verificação PMI na entrega é a maneira mais barata de confirmar que o grau entregue corresponde ao grau encomendado.

O bloco de atributos nesta página ainda descreve o material como titânio puro com uma densidade de 4,51. Isso é verdade para os graus CP e falso para Gr5, cuja densidade é 4,43, portanto, o bloco não pode ser lido como uma especificação para cada grau no título. A química e as tabelas de tração, mais o grau no certificado, são os dados de controle.

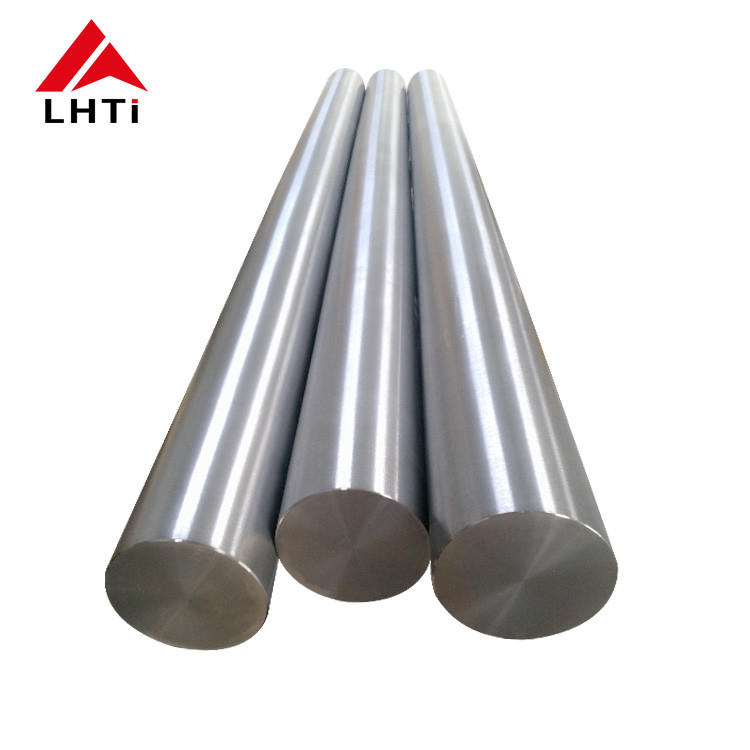

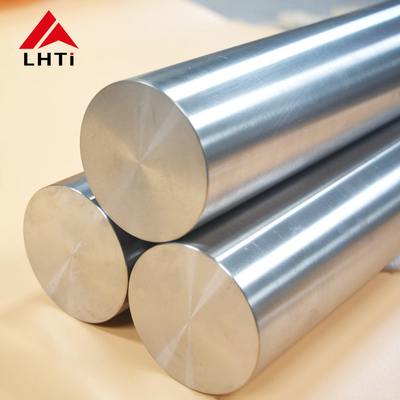

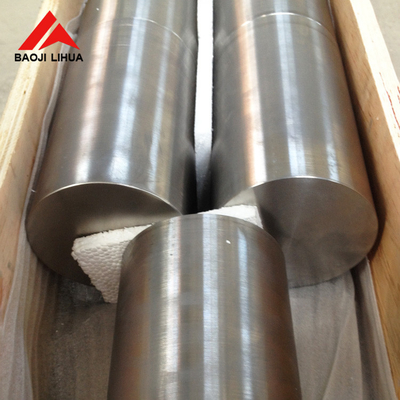

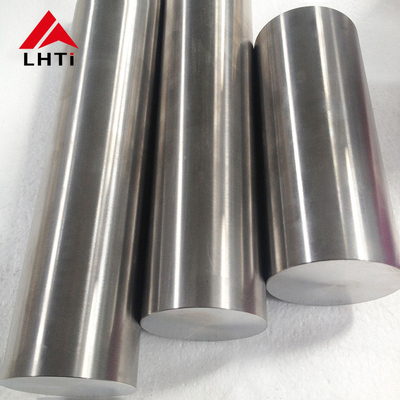

Imagens do Produto
