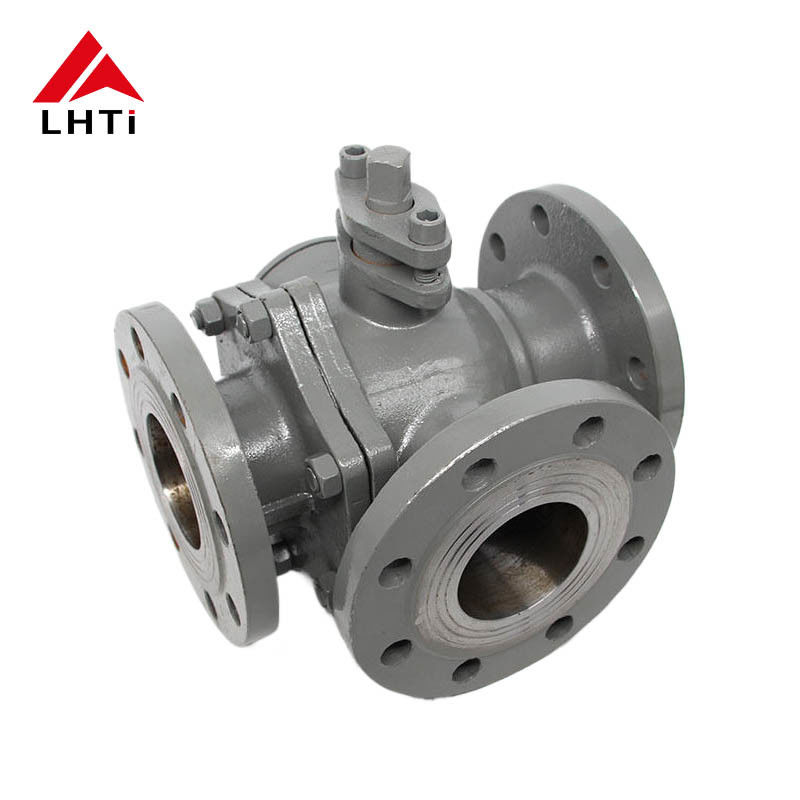

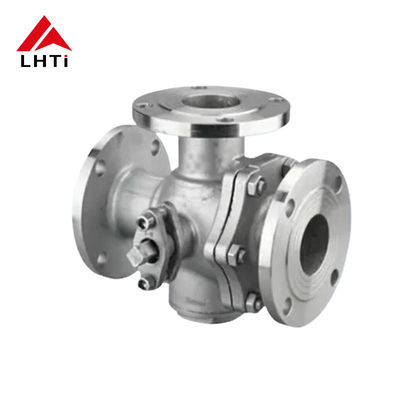

Válvula de Esfera Três Vias ASME B16.34 Válvula de Esfera de Titânio TA2

Nome da marca:	LHTi
Número do modelo:	Valva de esferas ASME B16.34
MOQ:	1 peça
preço:	negociável
Condições de Pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento:	5000 peças por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001,CE,etc

método de operação:

Leve, engrenagem, atuador

Padrão de projeto:

API 6D, ASME B16.34

Material:

Titânio TA2 GR2

Projeto seguro contra incêndio:

API 607, API 6FA

classificação de temperatura:

-196°C - 600°C

Classificação de pressão:

Classe 150 - Classe 600

Dimensão cara a cara:

ASME B16.10

Operação:

Manual, pneumático, elétrico

Projeto anti-estático:

API 608

Tipo de atuador:

Manual, pneumático, elétrico

Detalhes da embalagem:

Caixa de madeira compensada ou palete, ou conforme sua exigência

Habilidade da fonte:

5000 peças por mês

Destacar:

Valva de esferas de três vias ASME B16.34

6 polegadas válvula de bola de três vias

Válvula de esfera de três vias resistente à corrosão

Descrição do produto

Válvula de Esfera Três Vias ASME B16.34 Válvula de Esfera de Titânio TA2

Válvula de esfera de 6 polegadas resistente à corrosão, projetada para aplicações industriais exigentes com desempenho e confiabilidade superiores.

Válvulas de Esfera de Titânio Três Vias: Tipo L e Tipo T

As válvulas de esfera de titânio de três vias estão disponíveis nas configurações tipo L (Q44F) e tipo T (Q45F), cada uma projetada para aplicações específicas de controle de fluxo em sistemas industriais.

Válvula de Esfera Três Vias Tipo L (Q44F)

A válvula de esfera de três vias tipo L é projetada para comutação de direção de fluxo, conectando dois canais perpendiculares para redirecionar efetivamente o fluxo do meio de uma direção para outra.

Válvula de Esfera Três Vias Tipo T (Q45F)

A válvula de esfera de três vias tipo T oferece versáteis capacidades de distribuição de mídia, confluência e comutação de direção de fluxo. Ela permite a interconexão de três canais ou a conexão entre quaisquer dois canais para requisitos complexos de controle de fluxo.

Especificações Técnicas

Classe de Pressão	PN1.6-4.0Mpa Classe150-300Lb
Diâmetro Nominal	DN15-DN300 1/2"-12"
Modo de Acionamento	Manopla, Engrenagem Helicoidal, Pneumático, Hidráulico, Elétrico
Materiais do Corpo, Castelo	TA1, TA2, TA10, Gr2, Gr3
Materiais da Esfera	TA1, TA2, TA10, Gr2, Gr3
Materiais da Haste	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiais do Anel de Vedação	PTFE, RPTFE, PPL, PEEK
Modelos de Válvula de Esfera de Titânio	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
Padrões de Projeto	GB/T12237, ASME B16.34
Dimensões Face a Face	GB/T12221, ASME B16.10
Conexões de Flange	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Padrões de Teste	JB/T9092, GB/T13927, API598

Estrutura do Assento da Válvula

As válvulas de esfera de titânio de três vias geralmente possuem uma estrutura de dois assentos. Configurações personalizadas de quatro assentos estão disponíveis mediante solicitação, proporcionando desempenho de vedação aprimorado e flexibilidade operacional para aplicações especializadas.

Vantagens Industriais

As válvulas de esfera oferecem construção compacta, vedação confiável, design simples e fácil manutenção. A superfície de vedação e a superfície esférica permanecem em posição fechada, minimizando a erosão do meio. Adequado para meios de trabalho gerais, incluindo água, solventes, ácidos, gás natural e aplicações exigentes com oxigênio, peróxido de hidrogênio, metano e etileno.

Principais Características

Resistência Mínima ao Fluido: Coeficiente de resistência igual ao comprimento equivalente do tubo
Design Compacto: Estrutura simples, tamanho pequeno e construção leve
Vedação Confiável: Superfícies de vedação plásticas proporcionam excelente vedação, adequadas para sistemas a vácuo
Operação Rápida: Rotação de 90° para operação de abertura/fechamento total, compatível com controle remoto
Fácil Manutenção: Construção simples com anéis de vedação geralmente removíveis para desmontagem e substituição fáceis
Proteção da Superfície: As superfícies de vedação da esfera e do assento da válvula se isolam do meio quando totalmente abertas ou fechadas, evitando erosão

Aplicações Industriais

Indústria Química e Petroquímica

Distribuição e confluência de fluidos para mistura ou separação química em processos de reação complexos. Comutação de direção de fluxo para requisitos do processo de produção.

Petróleo e Gás

Gerenciamento de sistemas de dutos para controle de caminho de transporte de fluidos, operações de divisão e junção. Manutenção de equipamentos com comutação de caminho de fluido para manter a operação do sistema.

Tratamento de Água

Controle de distribuição de água em estações de tratamento para comutação de direção de fluxo entre estágios de tratamento. Operação de sistema de filtragem para comutação de status do filtro.

Indústria de Alimentos e Bebidas

Manuseio de líquidos para distribuição, mistura e comutação de direção de fluxo em linhas de produção. Integração de sistema CIP para controle de fluxo de líquidos de limpeza e desinfecção.

Indústria Farmacêutica

Gerenciamento de processos de produção para controle de direção e mistura de medicamentos líquidos. Equipamentos de laboratório para distribuição e manuseio de amostras de fluidos.

Sistemas HVAC

Integração de sistemas de resfriamento e aquecimento para comutação de direção de fluxo de água de resfriamento/aquecimento e regulação de temperatura. Otimização do gerenciamento de energia através do controle de direção de fluxo.
