Detalhes dos produtos

Para casa produtos

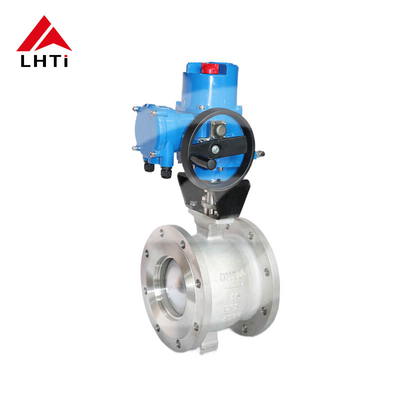

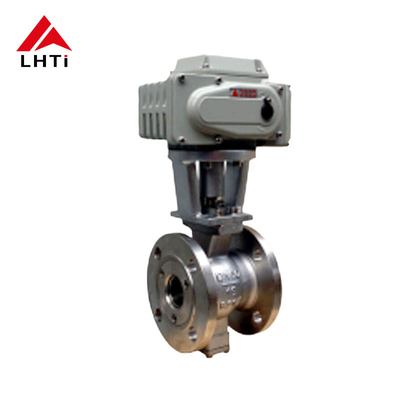

Válvulas elétricas de titânio com porta em V Gr1 Gr2 Válvulas de bolas de 8 polegadas Classe 150 DN 15-250 para abastecimento de água

Nome da marca:	LHTi
Número do modelo:	Válvula de esfera de titânio com porta V
MOQ:	1 peça
preço:	negociável
Condições de Pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacidade de abastecimento:	5000 peças por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001,CE,etc

Padrão de projeto:

API 6D, API 608, ASME B16.34

Modelo:

Válvula de esfera

Tipo de assento:

Seat macio, metal Seat

Tipo de corpo:

Flutuante, Trunnion

Operação:

Manual, engrenagem, pneumático, elétrica

Material:

Titânio

método de operação:

Leve, engrenagem, atuador

Tipo de bola:

Porto Completo, Porto Reduzido

Detalhes da embalagem:

Caixa de madeira compensada ou palete, ou conforme sua exigência

Habilidade da fonte:

5000 peças por mês

Destacar:

Valva de esferas de titânio da classe 150

DN 15-250 válvula de esfera de titânio

Valva de bola de titânio de 8 polegadas

Descrição do produto

Válvulas de Esfera de Titânio com Porta em V

Válvulas de controle especializadas com portas em forma de V para controle preciso do fluxo, construídas em titânio para resistência excepcional à corrosão em aplicações industriais exigentes.

Especificações Técnicas

Classificação de Pressão	PN1.6-4.0Mpa Classe150-300Lb
Diâmetro Nominal	DN25-DN350 1"-14"
Modo de Acionamento	Engrenagem Helicoidal, Pneumático, Hidráulico, Elétrico
Materiais do Corpo, Castelo	TA1, TA2, TA10, Gr2, Gr3
Materiais da Esfera	TA1, TA2, TA10, Gr2, Gr3
Materiais da Haste	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiais do Anel de Vedação	PTFE, RPTFE, PPL, PEEK
Modelos de Válvulas	VQ647Y-16Ti, VQ647Y-25Ti, VQ647Y-40Ti, VQ647Y-150Lb(Ti), VQ647Y-300Lb(Ti), VQ647Y-16A, VQ647Y-25A, VQ647Y-40A, VQ647Y-150Lb(A), VQ647Y-300Lb(A), VQ947Y-16Ti, VQ947Y-25Ti, VQ947Y-40Ti, VQ947Y-150Lb(Ti), VQ947Y-300Lb(Ti), VQ947Y-16A, VQ947Y-25A, VQ947Y-40A, VQ947Y-150Lb(A), VQ947Y-300Lb(A)
Padrões de Projeto	GB/T12237, ASME B16.34
Dimensões de Face a Face	GB/T12221, API6D, ASME B16.10
Conexões de Flange	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Padrões de Teste	JB/T9092, GB/T13927, API6D, API598

Principais Características e Vantagens

Design em Porta em V: Permite controle preciso do fluxo com modulação linear e estável para aplicações de estrangulamento precisas
Resistência à Corrosão: Resistência excepcional a produtos químicos, água do mar e ambientes agressivos garante durabilidade e longevidade
Alta Relação Resistência-Peso: Construção robusta com titânio leve para manuseio e instalação mais fáceis
Tolerância à Temperatura: Adequado para aplicações de alta e baixa temperatura
Durabilidade: Longa vida útil com redução na frequência de manutenção e substituição
Biocompatibilidade: Ideal para as indústrias farmacêutica e de biotecnologia com contato com materiais biológicos
Manutenção Reduzida: Custos operacionais e tempo de inatividade mais baixos devido à alta resistência à corrosão
Operação Suave: Engenharia de precisão garante operação eficiente e controle de processo aprimorado
Versatilidade: Adequado para processamento químico, petróleo e gás, geração de energia e várias aplicações industriais
Segurança Aprimorada: Segurança operacional aprimorada em ambientes críticos e perigosos

Guia de Cálculo de Dimensionamento de Válvulas

Determine o Valor Cv
Calcule o Coeficiente de Fluxo (Cv) usando equações padrão ou ferramentas de software com base nas características do fluido e nas condições operacionais.
Cavitação e Características do Fluido
- Verificação de Cavitação: Verifique o valor FL (Fator de Recuperação de Pressão do Líquido) para evitar problemas de cavitação
- Fator de Expansão: Determine o Fator de Razão de Queda de Pressão para fluidos compressíveis para contabilizar as mudanças de densidade
Selecione o Tamanho Nominal da Válvula
Escolha o tamanho da válvula com base no valor Cv calculado:
- Válvulas de Esfera com Porta em V: 20% a 80% da abertura da porta
- Válvulas de Esfera com Porta Redonda: 30% a 80% da abertura da porta
Consulte os gráficos de Cv do fabricante para dimensionamento apropriado.
Tipo de Válvula e Materiais
- Tipo de Conexão: Selecione flangeada, roscada ou soldada com base nos requisitos da aplicação
- Materiais: Escolha titânio ou aço inoxidável para resistência à corrosão com ácido acético e outros produtos químicos
- Assentos da Válvula: Considere RTFE (Teflon Reforçado) para aplicações de Válvula de Controle V-Ball
Seleção do Atuador
Escolha o atuador elétrico, pneumático ou hidráulico com base nos requisitos de torque/força, mecanismo de controle (liga/desliga ou modulante) e compatibilidade do sistema de automação.

Aplicações Industriais

Indústria Química: Manuseio de meios corrosivos, incluindo soluções ácidas e alcalinas, e óxidos em processos de produção química
Indústria de Petróleo e Gás Natural: Controle de fluxo e pressão em sistemas de extração, transporte e processamento
Engenharia Marinha: Sistemas de controle de fluidos em dutos submarinos e plataformas offshore com excelente resistência à corrosão pela água do mar
Campo Aeroespacial: Sistemas hidráulicos e de combustível que exigem componentes leves e de alta resistência para aplicações em aeronaves
Indústrias de Alimentos e Farmacêutica: Sistemas de controle de fluidos onde materiais não tóxicos e não contaminantes são essenciais
