Tubo Redondo de Titânio com Parede de 2mm: Forma, Resistência e Dever de Corrosão

Uma parede de dois milímetros é o ponto em que um tubo de titânio deixa de ser uma linha de instrumento fina e começa a suportar pressão real, sem se tornar pesado ou caro. É também a parede em que o controle de forma começa a decidir se o tubo pode ser instalado: a 2 mm, uma seção fora de forma ou uma parede excêntrica aparece imediatamente na chapa do tubo, na dobradeira e na preparação da solda.

Por que 2 mm É uma Parede Útil

A 2 mm, a capacidade de pressão de um tubo de titânio é alta o suficiente para a maioria das aplicações de resfriamento e processo, enquanto o peso permanece próximo ao de um produto de parede fina. A relação de parede fina facilita a visualização: a tensão circunferencial aumenta com o diâmetro, portanto, a mesma parede de 2 mm que é confortável em um tubo de 19 mm é apenas moderadamente tensionada em um de 50 mm, e a estimativa de ruptura cai de acordo. A tabela abaixo usa uma resistência à tração de 895 MPa e uma estimativa simples; uma classificação de código adiciona um fator de junta, redução de temperatura e qualquer tolerância de corrosão.

Esses números são para triagem. O número que pertence a um desenho é a pressão de projeto com sua base de código, e a parede é então confirmada contra a parede mínima após as tolerâncias, não a nominal. Em uma parede de 2 mm, uma tolerância de menos 10 por cento já remove 0,2 mm, que é um décimo da seção, então a diferença entre nominal e mínima não é um detalhe de arredondamento.

Controle de Forma É a Especificação Real

Redondeza, excentricidade da parede e retilinidade são o que separa um tubo que instala facilmente de um que luta em cada etapa. Uma seção oval não deslizará em um furo de chapa de tubo do tamanho correto, e forçá-la danifica o furo e o tubo. Uma parede excêntrica tem um lado fino que limita a classificação de pressão, mesmo que a parede média esteja correta. Um tubo com empenamento não passará por uma dobradeira ou se alinhará com uma flange de acoplamento.

Os requisitos práticos são simples de declarar e valem a pena escrever no pedido. Redondeza dentro de metade da tolerância do diâmetro, excentricidade da parede dentro de 10 por cento do nominal, retilinidade em torno de 1 mm por metro, e uma extremidade cortada perpendicular em cerca de 1 grau. Cada um desses tem uma consequência direta na fabricação, que é por que eles pertencem à especificação de compra em vez de um acordo verbal.

O furo merece sua própria linha. Incrustações soltas, rebarbas de corte e resíduos de lubrificante de trefilação acabam no fluxo do processo e, em um furo pequeno, também perturbam o fluxo e dão um lugar para os depósitos começarem. Um tubo limpo e seco quando embalado permanece limpo; um tubo embalado úmido chega com manchas que precisam ser removidas antes da instalação.

Resistência à Corrosão e Seus Limites

Tubo de titânio em água de resfriamento, água do mar e a maioria dos fluxos químicos oxidantes tem bom desempenho porque o filme de óxido se repara na presença de água e oxigênio. Duas condições minam isso. A primeira é uma fresta, onde o filme não pode se reparar porque a química local se torna deficiente em oxigênio e ácida; juntas tubo a chapa do tubo e contatos de suporte são os locais usuais. A segunda é a contaminação, particularmente esfregaços de ferro de ferramentas de aço, escovas de arame ou água enferrujada, que podem criar células locais e levar à corrosão por pites.

Medidas práticas decorrem disso. Mantenha as ferramentas de fabricação dedicadas ao titânio, decapagem após qualquer contato com ferro e mantenha o furo do tubo livre de bolsões estagnados. Onde o meio é redutor, ou onde uma fresta quente é inevitável, uma liga com paládio, como Gr7, é a escolha mais robusta do que Gr2, a um modesto prêmio de custo para um grande ganho em resistência a frestas.

A velocidade do fluxo pertence à mesma discussão. O titânio resiste à erosão melhor do que a maioria dos metais, mas uma parede de 2 mm tem pouca margem para ceder, e a turbulência em uma entrada, uma curva ou uma válvula parcialmente fechada pode remover metal localmente. Manter a velocidade de entrada moderada, usar uma transição suave na entrada e evitar contrações abruptas são proteções baratas para um tubo de parede fina.

Soldado ou Sem Costura e Trefilado

A 2 mm de parede, ambas as rotas estão disponíveis. Tubo sem costura é trefilado de um oco e não tem costura, o que é adequado para aplicações de pressão, serviço cíclico e qualquer aplicação onde o furo deva ser ininterrupto. Tubo soldado e trefilado começa a partir de tira, solda a costura e depois trefila e recoz, o que é econômico em comprimentos longos e em tamanhos onde o fornecimento sem costura é limitado; a costura geralmente não é visível após a trefilação, mas permanece uma característica metalúrgica e sua qualidade depende da solda e da quantidade de trabalho a frio que se segue.

A escolha geralmente se resume à aplicação e ao comprimento. Para um condensador com milhares de tubos curtos, tubo soldado e trefilado é frequentemente a resposta comercial. Para uma linha de alta pressão, uma aplicação cíclica ou um tubo que será dobrado após a entrega, sem costura é o padrão mais seguro. De qualquer forma, a norma e o pacote de testes devem ser acordados na consulta, pois o mesmo tamanho nominal pode ser fornecido com especificações diferentes e evidências muito diferentes por trás dele.

Onde um Tubo de Parede de 2 mm é Usado

Condensadores e trocadores de calor são a maior aplicação, onde o tubo transporta água de resfriamento de um lado e um fluido de processo do outro, e onde a parede deve resistir tanto à pressão quanto à corrosão do meio de resfriamento. Unidades resfriadas a água do mar em navios e plantas costeiras são um ajuste natural para titânio porque os materiais alternativos precisam de revestimentos ou substituição frequente.

Resfriadores químicos, resfriadores de amostragem e pequenos trocadores de calor de processo usam a mesma parede pelas mesmas razões. Em instrumentação e trabalho hidráulico, uma parede de 2 mm é escolhida onde a linha deve sobreviver a manuseio brusco e vibração em vez de alta pressão. Em todas essas aplicações, o tubo é tão bom quanto sua instalação, portanto, os requisitos de forma e os requisitos de limpeza têm o mesmo peso que o certificado do material.

Inspeção e Pedido

Um plano de inspeção típico cobre dimensões e forma em uma amostra de cada lote, um teste de prova hidrostático ou pneumático, um teste de corrente parasita ou ultrassônico para defeitos de parede e um teste de achatamento para mostrar ductilidade. Um certificado 3.1 para EN 10204 deve conter o número do lote, química, resistência à tração e ao escoamento, alongamento e os resultados dos testes não destrutivos, rastreáveis aos tubos entregues.

O pedido deve indicar a norma, a liga, o diâmetro externo e a parede de 2 mm com tolerâncias, o comprimento e a retilinidade, a condição de entrega, o requisito de superfície e limpeza, e o pacote de testes. Adicionar limites de redondeza e excentricidade não custa nada na consulta e evita uma entrega rejeitada posteriormente, que é a melhoria de qualidade mais barata disponível em um pedido de tubo.

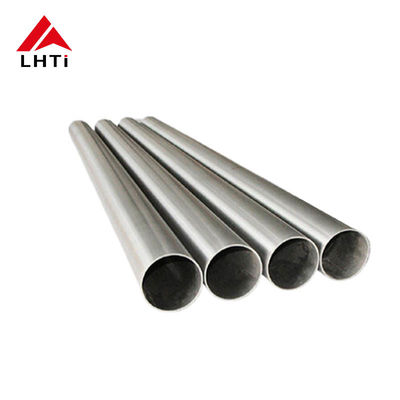

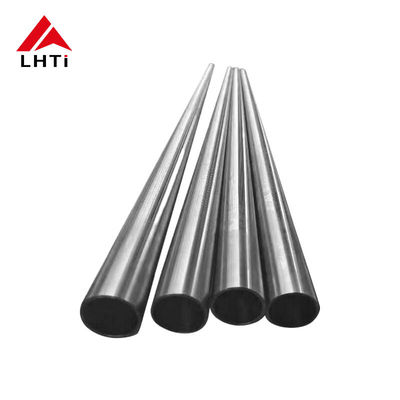

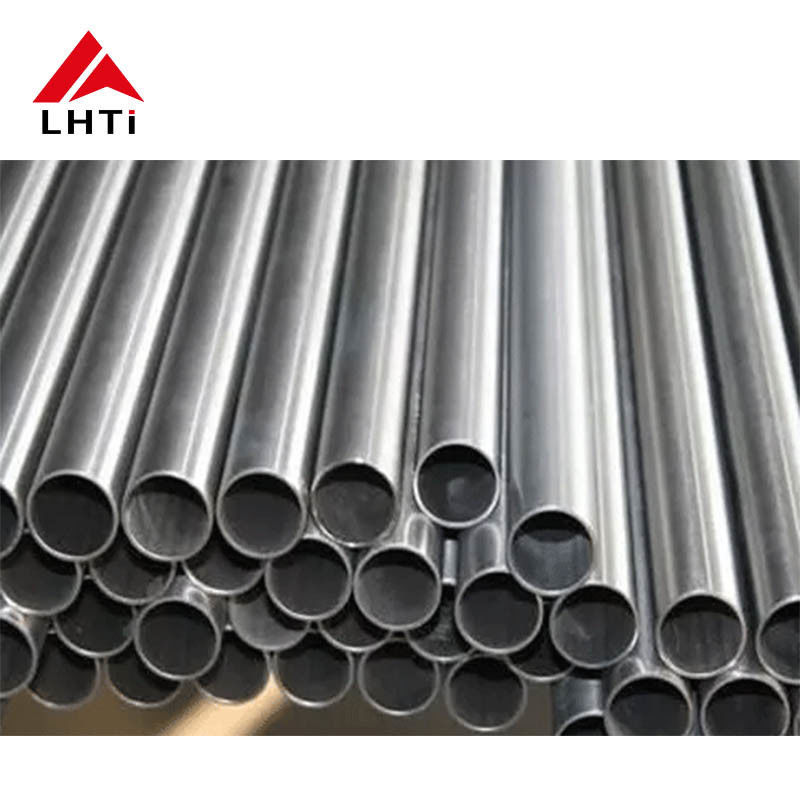

Imagens do Produto
