Tubo de Titânio Grau 9 ASTM B338 Alta Temperatura

Tubo de Titânio Grau 9 ASTM B338 Alta Temperatura

O Grau 9, ou Ti-3Al-2.5V, existe porque o titânio puro fica fraco quando está quente, mas a liga completa Ti-6Al-4V é difícil de trefilar em tubos de parede fina. A adição de 3% de alumínio e 2,5% de vanádio aumenta a resistência para cerca de 620 MPa de tração, mantendo ductilidade suficiente para laminação a frio e dobra. Este tubo é sem costura conforme ASTM B338 em diâmetro externo de 10 mm a 57 mm, recozido para serviço onde a linha opera em temperaturas elevadas.

Onde o Grau 9 se Situa Entre o Grau 2 e o Grau 5

O Grau 2 oferece aproximadamente 345 MPa de tração e 275 MPa de escoamento, com excelente ductilidade e resistência à corrosão. O Grau 5, Ti-6Al-4V, atinge 895 MPa de tração e 828 MPa de escoamento, mas é rígido para conformar e necessita de trabalho a quente para paredes finas. O Grau 9 situa-se no meio, com cerca de 620 MPa de tração e 483 MPa de escoamento, com 15% de alongamento, de modo que pode suportar aproximadamente o dobro da pressão do Grau 2 com a mesma parede, e ainda pode ser trefilado a frio, dobrado e alargado em ferramentas de tubo padrão.

Dados do Tubo

Resistência que Sobrevive ao Calor

O titânio mantém seu módulo a uma temperatura mais alta que o alumínio e sua resistência a uma temperatura mais alta que a maioria das ligas de aço inoxidável de custo comparável. O Grau 9 é normalmente usado até cerca de 300 C em serviço contínuo; acima disso, o fluência se torna o caso de projeto em vez da resistência à tração, e a tensão admissível deve ser retirada do código aplicável em vez da folha de dados em temperatura ambiente. A expansão térmica é de aproximadamente 9 µm/mK, menor que a do aço inoxidável, de modo que uma linha quente se move menos nos suportes e impõe menos tensão nas juntas flangeadas.

O titânio também resiste à oxidação apenas enquanto uma película de óxido intacta está presente. No ar, a película permanece protetora até cerca de 600 C, mas em oxigênio de alta pressão ou em fluxos contendo hidrogênio, os limites de serviço são muito mais baixos e devem ser verificados contra o fluido, não a temperatura nominal.

Forjamento, Prensagem e Trabalho a Frio

Tubos para linhas de pressão são frequentemente acabados por forjamento e prensagem das extremidades, depois usinagem do detalhe da conexão, de modo que o fluxo do grão siga a forma em vez de ser cortado transversalmente. Tubos trefilados a frio são recozidos entre as passagens, e qualquer dobra ou alargamento deve ser seguido por um alívio de tensão se a linha for submetida a vibração ou ciclos térmicos. Corte, rebarbação e marcação são feitos com ferramentas dedicadas de titânio para evitar a incorporação de ferro na superfície.

Onde é Usado

Linhas hidráulicas aeroespaciais são a aplicação clássica, onde um tubo de Grau 9 transporta 3000 psi com uma fração do peso do aço. O mesmo tubo aparece em linhas de instrumentação e impulso, sistemas hidráulicos offshore, coletores de gás medicinal e quadros de bicicletas de alta performance, e em plantas químicas onde o Grau 2 necessitaria de uma parede mais espessa para suportar a pressão.

Pedido e Embalagem

Indicar diâmetro externo, parede, grau, temperamento e pacote de teste, por exemplo, 25 mm x 1,5 mm Grau 9 ASTM B338 recozido, testado por corrente de Foucault, comprimento reto de 6000 mm. O tubo é enviado em caixas de madeira com tampas plásticas, e cada caixa carrega o número do lote e o certificado do moinho para que o material possa ser rastreado no recebimento.

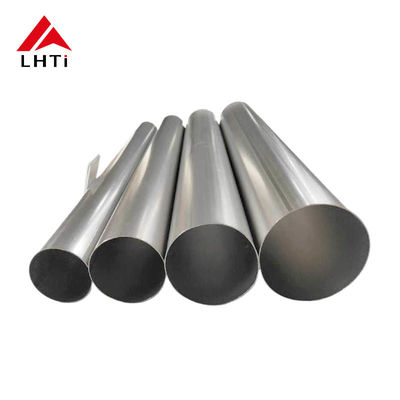

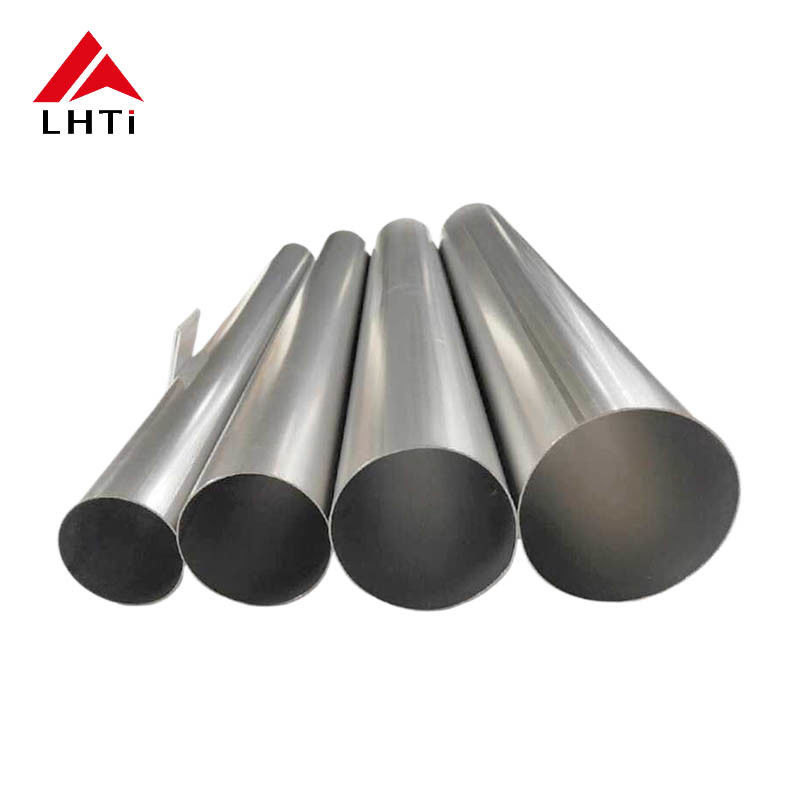

Imagens do Produto
