DN15 Flange Deslizante de Titânio ASME B16.5 Classe 150

Flange Slip-On de Titânio DN15 ASME B16.5 Classe 150

DN15, ou 1/2 polegada, é o menor tamanho listado na ASME B16.5, e uma flange slip-on neste tamanho raramente é limitada por sua classificação de pressão. O que decide se a junta sobrevive é o ajuste entre o furo da flange e a parede do tubo sem costura de 1/2 polegada em que ela desliza, e as duas soldas de filete que a mantêm no lugar. Esta flange é usinada em titânio Grau 2 ou Grau 7 e fornecida com uma face elevada, pronta para ser acoplada a um tubo sem costura correspondente de 1/2 polegada.

A Parede do Tubo Governa a Junta

Uma flange slip-on é localizada pelo tubo, não por um soquete usinado, então o furo tem que ter folga suficiente para o diâmetro externo do tubo deslizar a frio e ainda deixar um filete para depositar. Tubo Schedule 10S de 1/2 polegada tem uma parede de cerca de 2,8 mm; schedule 80S tem mais de 5 mm. Na parede fina, o risco é de queima e um filete côncavo que racha na borda. Na parede grossa, a flange absorve muito mais calor e a face elevada pode distorcer o suficiente para vazar na linha da junta. Ambos são variáveis de soldagem, não variáveis de material, é por isso que o schedule do tubo deve ser declarado com o pedido.

Dados da Flange

Grau 2 ou Grau 7

O Grau 2 cobre a maior parte do trabalho: água do mar, salmoura, água de resfriamento clorada, dosagem de hipoclorito e linhas de grau alimentício, onde o metal comercialmente puro passiva e permanece limpo. O Grau 7 adiciona 0,12 a 0,25 por cento de paládio, o que aumenta o potencial de ruptura em ácidos redutores como o clorídrico e em serviço com cloreto quente, onde o Grau 2 começaria a picotar. Para uma linha DN15, a diferença de custo é pequena, então a escolha deve seguir a química do pior caso em vez do caso normal.

A Classe 150 é uma classificação em temperatura ambiente. À medida que a temperatura da linha aumenta, a pressão permitida cai, então um ramal quente de 1/2 polegada precisa da tabela de classificação em vez do número principal. O titânio também tem uma baixa expansão térmica em comparação com o aço inoxidável, o que mantém a carga do parafuso mais estável durante um ciclo de aquecimento e resfriamento.

Soldagem de uma Slip-On DN15

Como a peça é pequena, a entrada de calor por passe é mais importante do que em uma flange grande. Fixe a flange perpendicularmente ao tubo, verifique o empenamento da face com uma régua, depois solde primeiro o filete interno e depois o filete externo, alternando os lados para que a tração permaneça equilibrada. Mantenha o arco fora da face elevada. Um anel de resfriamento ou um pano úmido atrás do cubo mantém a face plana, e um resfriamento lento após o último passe evita a zona dura e propensa a rachaduras que o resfriamento a ar pode deixar em seções mais espessas. A decapagem após a soldagem restaura o filme passivo na película de calor.

Inspeção e Embalagem

Cada lote é verificado dimensionalmente contra B16.5, identificado positivamente o material no cubo e rastreado até o número do lote, e embalado em uma caixa de compensado com as faces protegidas para que as ranhuras cheguem intactas. As flanges são cotadas por tamanho, classe, grau e schedule do tubo, e juntas e conjuntos de parafusos correspondentes podem ser adicionados ao mesmo envio se a linha estiver sendo construída como uma unidade.

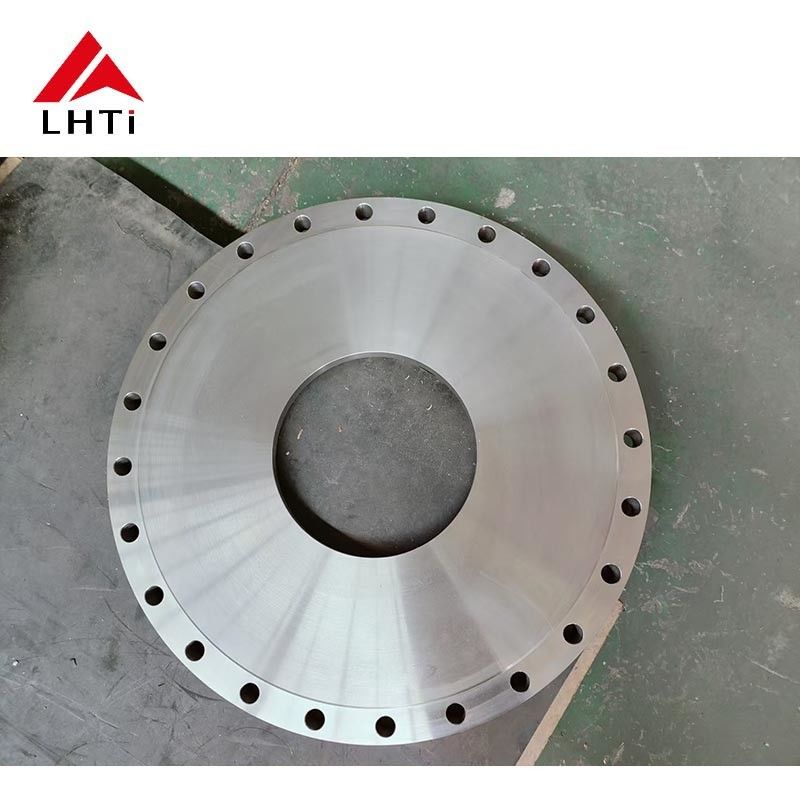

Imagens do Produto
