Flanca de SORF de titânio ASME B16.5 Classe 150

Flange SORF de Titânio ASME B16.5 Classe 150 para Tubulação

Uma flange vazando em uma tubulação de titânio quase nunca é uma falha de material. É uma falha de junta: uma face que não estava paralela, uma junta que foi super comprimida, parafusos apertados em uma única passagem ao redor do círculo, ou um tubo que foi puxado para o alinhamento com os parafusos. O padrão SORF torna todos esses fatores mais fáceis de controlar, razão pela qual é a escolha padrão em tubulações de titânio de baixa pressão. O que se segue é como a junta deve ser montada e verificada no local.

Ajuste Antes de Qualquer Solda

Deslize a flange sobre o tubo, defina a extremidade do tubo a 1 a 2 mm de distância da face para que a junta assente na flange e não na solda, e verifique se a face está perpendicular ao eixo do tubo com uma esquadria de usinagem em dois planos separados por 90 graus. Se o tubo tiver que ser puxado mais de cerca de 1 mm por 100 mm de comprimento para se ajustar à flange, corte e ajuste em vez de tensionar a junta. Um tubo de titânio é suficientemente elástico para que um ajuste forçado retorne após a liberação dos parafusos e deixe a junta solta.

Soldagem das Duas Passagens de Chanfro

Tack em quatro pontos, solde primeiro o chanfro interno onde o acesso permite, depois o chanfro externo em duas passagens. Purge com argônio e mantenha a temperatura interpass abaixo de 200 C; uma coloração de calor que seja de palha clara é aceitável, um óxido azul ou cinza não é, e a solda deve ser limpa com uma escova de aço inoxidável dedicada ao titânio. Em DN25 e menores, o calor da solda pode distorcer uma face classe 150, então um anel de resfriamento de cobre ou um pano úmido atrás da flange mantém a face plana.

Checklist da Junta da Tubulação

Por que o Titânio Muda as Regras de Parafusagem

O titânio tem um módulo menor que o aço, portanto, uma flange de titânio deflete mais sob a mesma carga de parafuso e a junta é menos tolerante a uma junta macia. Use uma junta que comprime sob carga moderada, siga os valores de torque dados para a classe do parafuso em vez de para uma flange de aço do mesmo tamanho, e reaplique o torque na junta após o primeiro ciclo térmico. Onde a flange de acoplamento é de aço carbono, um conjunto isolante com buchas e arruelas impede que o aço corroa galvânicamente contra a face de titânio.

Detalhes de Fornecimento

As flanges são fornecidas em Grau 2 para serviço geral de tubulação e Grau 7 onde o meio é um ácido redutor. Os tamanhos variam de 1/2 polegada a 24 polegadas, classe 150 como padrão com classe 300 disponível, faces em forma elevada ou plana. Cada peça é marcada com grau, tamanho, classe e número de lote, e é enviada com um certificado EN 10204 3.1 e um relatório dimensional para ASME B16.5. Juntas, conjuntos de parafusos em polegadas e um cartão de torque podem ser embalados com o pedido para que a junta não fique esperando uma segunda entrega.

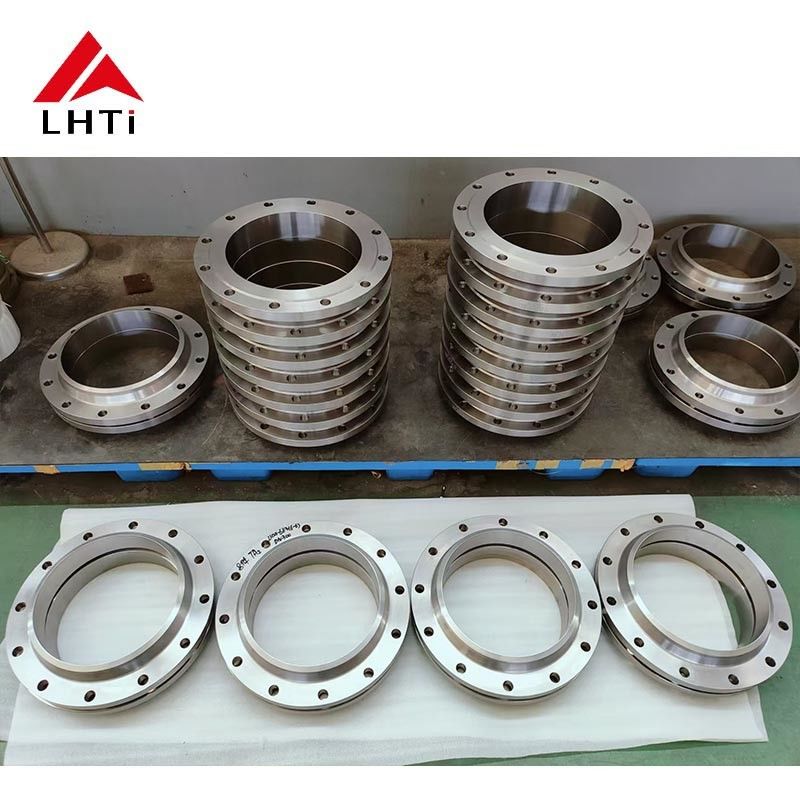

Imagens do Produto
