ASME B16.5 Classe 150 Flange de Titânio Gr5 Gr7

ASME B16.5 Flange de Titânio Classe 150 Gr5 Gr7

A maioria das flanges de titânio é feita em Grau 2 porque é barata e tolerante. Esta página é para os dois casos em que o Grau 2 é a resposta errada: uma linha onde a flange deve suportar alta pressão ou carga mecânica repetida, e uma linha onde o meio é um ácido redutor que ataca o grau puro. Ambos são fornecidos no padrão ASME B16.5 classe 150 slip-on com face elevada, para que a junta, o parafuso e o cronograma de juntas já utilizados na planta não precisem ser alterados.

Gr5 para Resistência em um Envelope Menor

Grau 5, Ti-6Al-4V, atinge 895 MPa de tração e 828 MPa de escoamento, aproximadamente duas vezes e meia o Grau 2. Em uma flange, isso significa que a mesma junta pode ser feita com menos metal, razão pela qual o Gr5 é escolhido em skids compactos, em manifolds de injeção de alta pressão e em equipamentos onde a flange precisa ficar dentro de um envelope apertado. A liga também mantém sua resistência a cerca de 400 C, então uma flange Gr5 permanece rígida onde uma flange de titânio puro começaria a fluir sob carga de parafuso.

Gr7 para Ácidos Redutores

O Grau 7 adiciona 0,12 a 0,25 por cento de paládio. O paládio aumenta o potencial de corrosão da película superficial, de modo que o metal mantém sua camada passiva em ambientes redutores onde o Grau 2 se dissolveria: ácido clorídrico, ácido sulfúrico em concentração moderada, salmouras de cloreto quentes e alguns ácidos orgânicos. Flanges em Gr7 são comuns em braços de descarregamento de ácido, linhas de decapagem e plantas de cloro-álcali onde a tubulação já é Gr7 e uma flange de Grau 2 se tornaria o ponto mais fraco do sistema.

Gr5 e Gr7 em Resumo

Detalhes ASME B16.5 que Importam no Local

O padrão de parafusos é o padrão em polegadas, então uma junta ASME classe 150 e parafusos em polegadas se encaixam sem adaptadores, ao contrário de uma flange DIN de tamanho semelhante. A classe 150 cobre uma ampla gama de tamanhos em baixa pressão; acima de cerca de 180 C, a pressão permitida cai e o padrão classe 300 é normalmente especificado em vez disso. Flanges slip-on são soldadas com duas soldas de filete, o que é adequado para fabricação no local, enquanto um pescoço de solda na mesma classe é usado onde a junta verá carga cíclica ou onde a radiografia é necessária.

Face, Marcação e Inspeção

A face elevada é usinada a uma altura de 2 mm com um acabamento de 125 a 250 AARH, e uma versão de face plana está disponível para juntas de face completa. Cada flange é estampada com a classe, tamanho, classe e número de calor, e o número de calor é repetido no certificado para que o material possa ser rastreado através da fusão e forjamento. Inspeção ultrassônica do material de partida e teste penetrante das faces usinadas estão disponíveis, e um relatório dimensional para ASME B16.5 é emitido com cada lote. Os tamanhos variam de 1/2 polegada a 24 polegadas, embalados face a face em caixas de compensado.

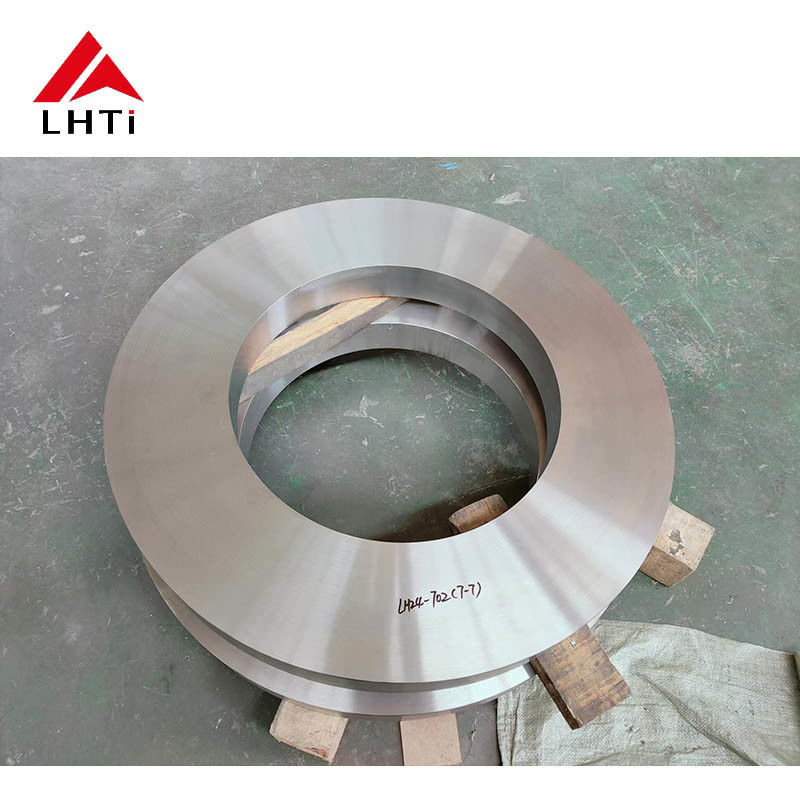

Imagens do Produto
