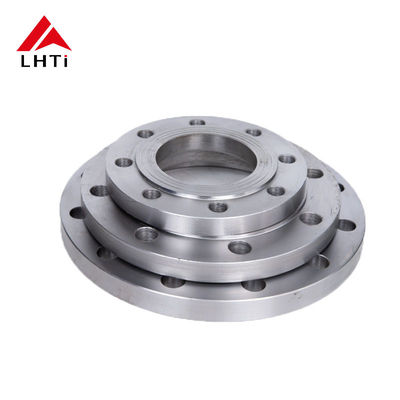

Flange deslizante de titânio de grau 2 com classificação de pressão da classe 600 e design de face levantada

Nome da marca:	LHTi
Número do modelo:	Flange do pescoço da solda
MOQ:	200 peças
preço:	negociável
Condições de Pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacidade de abastecimento:	De 500 toneladas/toneladas pelo mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Baoji, China

Certificação:

ISO9001,CE,etc

Conexão:

Soldagem

Faixa de temperatura:

- 250°F - 600°F

Produto principal:

Tubos de aço sem costura e soldados, flange

Tipo de junta:

Ferida em espiral/Não-amianto/PTFE

fabricante:

Disponível em vários fabricantes em todo o mundo

Flangeie enfrentando:

RF, FF, RTJ

Tipo:

Processo:

Moldação, forjadura, fazer à máquina, etc.

Materiais:

Outros metais de titânio

Nota:

Gr1, Gr2, Gr7, Gr12

Documentação Qc:

Relatório de material e dimensões como normal

Superfície:

Tolerância:

ISO 9001 CT8~10 ou GB 12362 Precisão

Tipos de rosto:

RF, FF, TG, RJ Etc.

Forma:

Circular

Detalhes da embalagem:

Caixa de madeira compensada ou palete, ou conforme sua exigência

Habilidade da fonte:

De 500 toneladas/toneladas pelo mês

Destacar:

SORF Titânio deslizante na flange

Aplicações industriais

ASME B16.5 Titânio deslizante na flange

Descrição do produto

Grade 2 Grade 5 Ti SORF Flanges ASME B16.5 Classe 600 RF Industrial

Em aplicações industriais, ligações de flange robustas e fiáveis são cruciais para manter a integridade e a eficiência dos sistemas de fluidos sob alta pressão.5 Gr2 Gr5 Titânio Slip-On Flanges Classe 600 com uma face elevada (RF) são projetados para atender às exigências rigorosas de ambientes de alta pressãoEstas flanges são fabricadas em titânio de grau 2 (Gr2) e grau 5 (Gr5), oferecendo resistência e resistência à corrosão superiores,tornando-os ideais para uma variedade de aplicações industriais, como o processamento químico, geração de energia e sistemas offshore de petróleo e gás.

Características principais das flanges deslizantes de titânio

Flancas de titânio deslizantes concebidas de acordo com as especificações ASME B16.5, classe 600, apresentam as seguintes características principais:

Indicação de pressão:Com uma classificação de pressão da classe 600, estas flanges são capazes de lidar com ambientes de alta pressão, tornando-as adequadas para aplicações industriais exigentes.
Resistência à corrosão:O titânio é conhecido por sua excelente resistência à corrosão, particularmente em ambientes agressivos como ácidos, salinos ou fluidos quimicamente reativos, garantindo uma longa vida útil.
Força e Durabilidade:Disponíveis em titânio de grau 2 e grau 5, estas flanges oferecem uma mistura de resistência, flexibilidade e durabilidade para várias aplicações de alto estresse.
Facilidade de instalação:O projeto Slip-On permite uma instalação simples e eficiente por meio do deslizamento sobre o tubo, tornando-o uma escolha econômica para muitos sistemas.
Design de rosto levantado:A face elevada (RF) garante uma superfície de vedação mais segura, reduzindo a probabilidade de fugas, mesmo em sistemas de alta pressão.

Graus de titânio para flanges deslizantes

Titânio de grau 2 (CP Titânio):

Resistência à corrosão:Excelente em uma ampla gama de ambientes agressivos, especialmente em água salgada e aplicações químicas.
Força:Resistência moderada, mas superior em termos de ductilidade e soldabilidade.
Aplicações:Amplamente utilizado em aplicações como dessalinização de água do mar, processamento químico e ambientes marinhos.

Titânio de grau 5 (Ti-6Al-4V):

Composição da liga:Contém alumínio e vanádio, o que aumenta significativamente a resistência, mantendo uma boa resistência à corrosão.
Força:Maior resistência à tração e ao rendimento do que o grau 2, tornando-o ideal para aplicações de alta pressão e alto estresse.
Aplicações:Ideal para sistemas que exijam maior resistência, como geração de energia, petroquímica e operações offshore de petróleo e gás.

Benefícios do titânio de grau 2 e de grau 5 nas flanges SORF da classe 600

Titânio de grau 2:

Resistência à corrosão superior:Ideal para ambientes industriais envolvendo produtos químicos, água salgada ou fluidos ácidos.
Eficácia em termos de custos:O grau 2 oferece uma excelente resistência à corrosão a um custo relativamente mais baixo em comparação com outros graus,tornando-a uma escolha ideal para aplicações em que a corrosão é a principal preocupação, mas a alta resistência não é uma prioridade.

Titânio de grau 5 (Gr5)

Aumento da força e da dureza:O Gr5 é conhecido por sua alta relação resistência/peso, tornando-o adequado para ambientes que exigem alta pressão e tolerância ao estresse.
Duração de vida útil:Com sua resistência superior, o Gr5 é frequentemente escolhido para aplicações mais exigentes, garantindo uma vida útil mais longa em ambientes desafiadores.

Aplicações de flanges de titânio deslizantes da classe 600 SORF com face elevada

As flanges de titânio deslizantes da classe 600 são amplamente utilizadas em vários setores industriais.Algumas aplicações comuns incluem::

Instalações de transformação química:O titânio é altamente resistente a uma ampla gama de produtos químicos agressivos, tornando essas flanges ideais para uso em reatores químicos, colunas de destilação e sistemas de tubulação.
Petróleo e gás offshore:Nos ambientes offshore, onde a exposição à água do mar e a altas pressões é comum, estas flanges fornecem a resistência à corrosão e a resistência necessárias para ligações críticas em tubulações submarinas,plataformas, e instalações de armazenagem.
Geração de energia:Utilizado em centrais nucleares, centrais térmicas e turbinas a gás, onde altas pressões e temperaturas exigem componentes com resistência e resistência à corrosão excepcionais.
Instalações de dessalinização:Como o titânio é altamente resistente à corrosão da água salgada, estas flanges são perfeitas para sistemas de dessalinização onde a água do mar é convertida em água potável.
Instalações de tratamento de águas:A resistência do titânio à corrosão e à impureza biológica torna-o adequado para instalações de tratamento de água que tratam água tratada quimicamente ou agressiva.
Sistemas de alta temperatura e pressão:Em indústrias como aeroespacial, fabricação farmacêutica e produção de fertilizantes, essas flanges são usadas onde existem condições de alta temperatura e pressão.

Dimensões e especificações das flanges

A tabela a seguir ilustra as dimensões nominais, os tamanhos dos parafusos e as classificações de pressão para as brincos de deslizamento de titânio ASME B16.5 Gr2 Gr5 classe 600 SORF com face levantada.

Tamanho nominal do tubo (NPS)	Diâmetro do círculo do parafuso (BC)	Tamanho do parafuso	Número de parafusos	Espessura da flange (T)	Largura da face (F)	Furação (ID)
1/2"	2.38"	5/8"	4	0.88"	0.50"	0.84"
Um.	3.00"	Três terços.	4	1.00"	0.56"	1.05"
- Dois.	4.38"	7/8"	8	1.12"	0.75"	2.07"
4"	6.75"	Um.	8	1.50"	1.00"	4.09"
6".	9.00"	Um quarto.	12	1.75"	1.25"	6.13"
12"	13.50"	Um e meio.	16	2.38"	1.50"	12.13"
24"	21.75"	1-3/4"	20	3.00"	2.00"	24.13"

Nota: Foram disponibilizadas dimensões e variações personalizadas para satisfazer requisitos operacionais específicos.

Propriedades dos materiais das classes de titânio

As propriedades dos materiais de titânio de grau 2 e grau 5 são fundamentais para a sua adequação às flanges de deslizamento da classe 600:

Imóveis	Titânio de grau 2	Titânio de grau 5
Resistência à tração (ksi)	50-70 ksi	130-160 ksi
Força de rendimento (ksi)	40 a 60 ksi	120-140 ksi
Prolongamento (%)	20%	10%
Densidade (g/cm3)	4.51	4.43
Resistência à corrosão	Excelente.	Muito bem.
Conductividade térmica (W/m·K)	21.9	7.0
Ponto de fusão (°C)	1668°C	1650°C

O grau 2 oferece excelente resistência à corrosão, enquanto o grau 5 fornece resistência superior para sistemas de alta pressão.

Recomendações de tamanho do binário e do parafuso

Para assegurar uma ligação firme e segura, utilizar os valores de binário adequados para a instalação.

Tamanho nominal do tubo (NPS)	Tamanho do parafuso ( polegadas)	Número de parafusos	Torque (ft-lbs)
1/2"	5/8"	4	40 a 50
Um.	Três terços.	4	50 a 60
- Dois.	7/8"	8	70 a 90
4"	Um.	8	100 a 120
6".	Um quarto.	12	130 a 160
12"	Um e meio.	16	200 a 250
24"	1-3/4"	20	300 a 350

Conclusão

ASME B16.5 Gr2 Gr5 Flange de titânio deslizante de classe 600 com uma face elevada são uma excelente escolha para aplicações industriais, particularmente em ambientes que exigem alta resistência,resistência à corrosãoQuer sejam utilizadas no processamento químico, no petróleo e no gás offshore, ou na geração de energia, estas flanges garantem ligações seguras e de alta pressão e fiabilidade a longo prazo.

A selecção da flange de titânio adequada para o seu sistema é essencial para manter a eficiência e a segurança.tolerância à alta pressão, e longa vida útil mesmo nos ambientes mais exigentes.
