Detalhes do produto
Lugar de origem: China
Marca: LHTi
Certificação: ISO9001-2015
Número do modelo: Tubo
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100KG
Preço: $20--$29/pcs
Detalhes da embalagem: Envoltório ou saco de plástico da esponja para dentro, caixa da madeira compensada como a parte exte
Tempo de entrega: 15 DIAS ÚTEIS
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: de 5 toneladas pelo mês
Categoria: |
GR2 |
Diâmetro exterior: |
OD25.4mm OD32mm |
Aplicação: |
Industrial, químico |
Material: |
GR1.GR2 |
Padrão: |
ASTM B338 |
Comprimento: |
Max 12000mm |
Diâmetro exterior: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Espessura de parede:: |
0.5-3.0mm |
Tipo: |
Soldado/sem emenda |
Categoria: |
GR2 |
Diâmetro exterior: |
OD25.4mm OD32mm |
Aplicação: |
Industrial, químico |
Material: |
GR1.GR2 |
Padrão: |
ASTM B338 |
Comprimento: |
Max 12000mm |
Diâmetro exterior: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Espessura de parede:: |
0.5-3.0mm |
Tipo: |
Soldado/sem emenda |

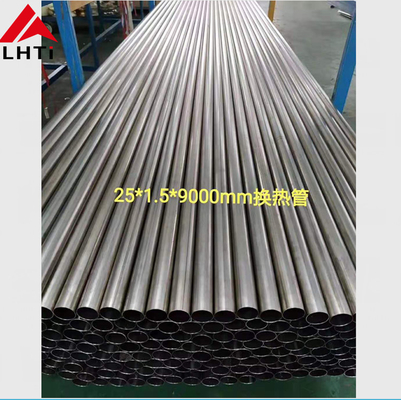

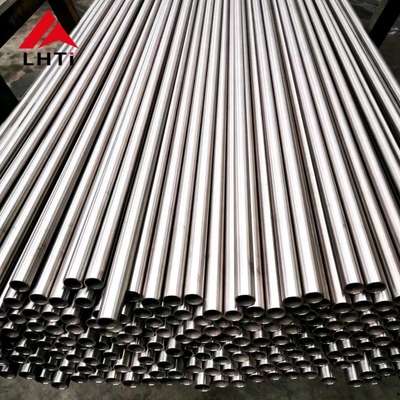

Tubulação do titânio do tubo OD25.4mm OD19.05mm ASTM B338 do permutador de calor
exigências técnicas do tubo 1.Titanium
| 1. | | Descrição material | Tubo sem emenda do titânio |
| 2. | Especificação material | O material da GR 2 do SB 338 (sem emenda) - cumprirá as exigências conforme a edição do parte b de segundo-ll de ASME - 2021. |
| 3. | | Processo de manufatura | Conforme a especificação material. |
| 4. | Condição da entrega | Ann ealed. |
| 5. | Tamanho & quantidade | Conforme TEAM Purchase Order. |
| 6. | | Dimension$ | Conforme TEAM Purchase Order. |
| 7. | Tolerâncias | Conforme a especificação do material/produto. |
| 8. | Certificatio n | Os certificados de teste material serão ao tipo 3,1 do EN 10204 |
| 9. | Inspeção perto | TPIA. |
| 10. | se | Toda a composição quimica será conforme a especificação material. Além, a análise de produto será realizada e relatada. |
| 11. | Testes mecânicos | Todos os testes mecânicos conforme a especificação de material serão executados. |
| 12. | NT de Requireme do tratamento térmico | 1. Produto de Hnished conforme a condição da entrega mencionada no Sênior. no. 4 acima. |
| 13. | NDE & outros testes | 1. O hidro teste de Hydrotest- será realizado conforme a especificação material. A água potável será usada para mais hydrotest. 2. o teste da corrente de redemoinho será realizado conforme a especificação material. 3. teste ultrassônico conforme a especificação material. |
| 14. | Marcação do produto | Conforme a especificação material. |

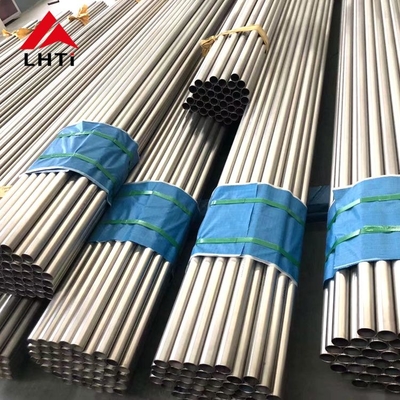

| 15. | Instruções de empacotamento | Os tubos cancelados devidamente por moinhos (e por autoridade da inspeção) serão protegidos contra a corrosão e embalados apropriadamente para evitar dano durante o trânsito, a manipulação & o armazenamento. |
| 16. | Soldadura do reparo | Não permitido. |
| 17. | Uso pretendido | O material é pretendido usar-se no equipamento projetado conforme a seção VIII de ASME, divisão 1, edição 2021. |
aplicação do tubo do cambista 2.Heat
especificação da tubulação da liga 3.Titanium
| Categoria | N (%) | C (%) | H (%) | Fe (%) | O (%) | Si | Outro, máximo |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Categoria | Resistência à tração (minuto) | Força de rendimento (0,2% offsets)) | Alongamento (%) | ||||
| ksi | MPa | Minuto | Máximo | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nome do produto | Tubo /pipe do titânio do tubo do permutador de calor |
| Material | Titânio (Gr2) |
| Certificado | ISO9001: 2015, TUV, EN10204.3.1 |
| Padrão | ASTM B338 |
| Tamanho |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Ou concordando a exigência de cliente. |
| Técnicas | Rolado |
| Estado | Recozido (M) |
| Tipo |
Tubo sem emenda para o permutador de calor, tubo do titânio de exaustão do titânio para o automóvel, tubo da bobina do titânio Tubo soldado do titânio, |
| Aplicação |
1)Poder e central química 2)Componentes automotivos 3)esportes 4)corrosão marinha |
| Superfície |
Conservação em vinagre ácida, superfície do torno do CNC. |
processo de produção do tubo 4.Titanium
imagem 5.Details na oficina
|
Material Categoria |
Estado | Processamento | OD (milímetro) | Espessura de parede (milímetros) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Recozido (M) |
Laminado | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Soldado | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Soldar-rolado | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: o ""○ indica as especificações que podem ser produzidas | |||||||||||||||
Tubo do titânio de ASTM B338
Usado: Permutador de calor, condensador e várias embarcações de pressão
Espessura de parede: 0.5mm a 4.5mm
Comprimento: 3000mm /6000mm e longger a 9000mm
Diâmetros externos: 10mm a 114mm
Tolerância da espessura de parede: +/- 10%
Tolerância do comprimento: +3.2mm
6. Teste de ASME SB388 como abaixo
Nós fornecemos testes de seguimento para os tubos sem emenda e soldados do si
| Composição quimica | Visual inspecione | Testes ultrassônicos | Testes atuais |
| Aplainando testes | Aplainando testes | Teste pneumático | Teste hidrostática |
| Elástico | Rendimento | Dureza | Alongamento |
7. Sinta livre contactar o fornecedor do tubo da liga do titânio
