Detalhes do produto
Lugar de origem: China
Marca: LHTi
Certificação: ISO9001-2015
Número do modelo: Tubo
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100kg
Preço: $20--$29/pcs
Detalhes da embalagem: Envoltório ou saco de plástico da esponja para dentro, caixa da madeira compensada como a parte exte
Tempo de entrega: 15 dias úteis
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: de 5 toneladas pelo mês
Categoria: |
Gr12 |
Diâmetro exterior: |
OD25.4mm OD32mm |
Material: |
Ni Ti-0.3Mo-0.8 |
Padrão: |
ASTM B338 |
Comprimento: |
12000mm máximo |
Diâmetro exterior: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Espessura de parede:: |
0.5-3.0mm |
Tipo: |
Soldado/sem emenda |
Aplicação: |
Permutador de calor, indústria química etc. |
Técnica: |
Rolado |
MOQ: |
100kg |
Categoria: |
Gr12 |
Diâmetro exterior: |
OD25.4mm OD32mm |
Material: |
Ni Ti-0.3Mo-0.8 |
Padrão: |
ASTM B338 |
Comprimento: |
12000mm máximo |
Diâmetro exterior: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Espessura de parede:: |
0.5-3.0mm |
Tipo: |
Soldado/sem emenda |
Aplicação: |
Permutador de calor, indústria química etc. |
Técnica: |
Rolado |
MOQ: |
100kg |
Tubulação do titânio do tubo OD25.4mm OD19.05mm ASTM B338 do permutador de calor
exigências técnicas do tubo 1.Titanium
ASTM tubos sem emenda e soldados de B338 do titânio e da liga do titânio para condensadores e permutadores de calor
ASTM B338 cobre 28 categorias de tubos sem emenda e soldados da liga do titânio para os condensadores de superfície, os evaporadores, e os permutadores de calor.
| Padrão | ASTM B338, ASME SB338 |
| Categoria regular | Classifique 1 categoria 2 |
| Diâmetro exterior | 12.7mm 15mm 17mm 19mm 25.4mm 31mm etc. |
| Espessura de parede | 0.9mm/1.0mm/1.2mm/1.5mm |
| Comprimento | 3000 - outros 6000mm ou comprimentos econômicos |
| Revestimento | Lustrado, AP (recozido & conservado), VAGABUNDOS (brilhantes & recozidos), MF |
| Formulário | Tubulação reta do titânio, tubo enrolado do titânio |
| Tipo | Sem emenda, ERW, EFW, soldado, fabricado |
| Extremidade | A extremidade lisa, extremidade chanfrada, pisou |
| Marcação | Padrão, categoria, OD, espessura, comprimento, no. do calor (ou conforme o pedido do cliente.) |
| Aplicação | Tubo de óleo, tubo do gás, tubo fluido, caldeira e permutador de calor |
| Serviço de valor acrescentado |
Tração & expansão conforme o tamanho & o comprimento exigidos, (eletro &) recozido comercial polonês & conservado Etc. dobrando-se, fazer à máquina. |
| Certificado de teste | EN 10204/3.1, os TPI relatam, EN10204/3.2 do certificado de teste do moinho |
aplicação do tubo do cambista 2.Heat
Composição quimica (WT %)
| ASTM não. | Fe máximo | O máximo | N máximo | C máximo | H máximo | Paládio | Al | Bal |
| Categoria 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 | - | - | Si |
| Categoria 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 | - | - | Si |
Propriedades físicas (minuto)
| Categoria de ASTM | Composição da liga | Resistência à tração | Força de rendimento | Minuto % do alongamento | ||
| ksi | Mpa | ksi | Mpa | |||
| Categoria 1 | Si não aleado (“puro”) 35A - CP1 | 35 | 240 | 25 | 170 | 30 |
| Categoria 2 | Si não aleado (“puro”) 50A - CP2 | 58 | 400 | 40 | 275 | 25 |
Inspeçãos da qualidade dos tubos do titânio:
UT, pinta, teste de Hydrodtatic, inspeção da corrente de redemoinho, inspeção da composição quimica, inspeção da dimensão,
Testes elásticos, inspeção radiográfica, inspeção da espessura, inspeção de PMI
Tubulações do titânio/tubos do titânio usados no permutador de calor:
especificação da tubulação da liga 3.Titanium
| Categoria | N (%) | C (%) | H (%) | Fe (%) | O (%) | Si | Outro, máximo |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Categoria | Resistência à tração (minuto) | Força de rendimento (0,2% offsets)) | Alongamento (%) | ||||
| ksi | MPa | Minuto | Máximo | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nome do produto | Tubo /pipe do titânio do tubo do permutador de calor |
| Material | Titânio (Gr2) |
| Certificado | ISO9001: 2015, TUV, EN10204.3.1 |
| Padrão | ASTM B338 |
| Tamanho |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Ou concordando a exigência de cliente. |
| Técnicas | Rolado |
| Estado | Recozido (M) |
| Tipo |
Tubo sem emenda para o permutador de calor, tubo do titânio de exaustão do titânio para o automóvel, tubo da bobina do titânio Tubo soldado do titânio, |
| Aplicação |
1)Poder e central química 2)Componentes automotivos 3)esportes 4)corrosão marinha |
| Superfície |
Conservação em vinagre ácida, superfície do torno do CNC. |
processo de produção do tubo 4.Titanium

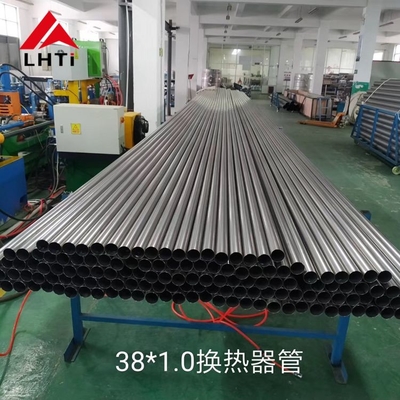

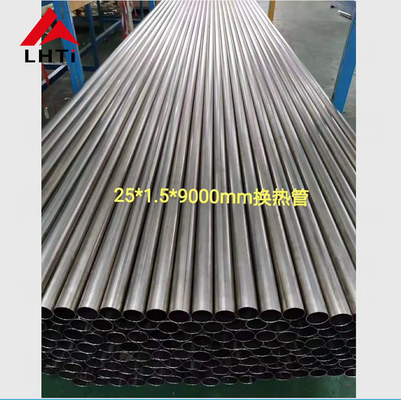

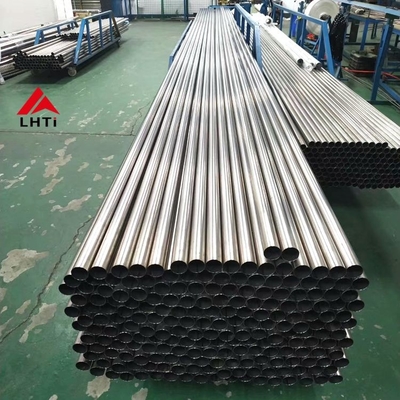

imagem 5.Details na oficina
|
Material Categoria |
Estado | Processamento | OD (milímetro) | Espessura de parede (milímetros) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Recozido (M) |
Laminado | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Soldado | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Soldar-rolado | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: o ""○ indica as especificações que podem ser produzidas | |||||||||||||||
Tubo do titânio de ASTM B338
Usado: Permutador de calor, condensador e várias embarcações de pressão
Espessura de parede: 0.5mm a 4.5mm
Comprimento: 3000mm /6000mm e longger a 9000mm
Diâmetros externos: 10mm a 114mm
Tolerância da espessura de parede: +/- 10%
Tolerância do comprimento: +3.2mm
6. Teste de ASME SB388 como abaixo
Nós fornecemos testes de seguimento para os tubos sem emenda e soldados do si
| Composição quimica | Visual inspecione | Testes ultrassônicos | Testes atuais |
| Aplainando testes | Aplainando testes | Teste pneumático | Teste hidrostática |
| Elástico | Rendimento | Dureza | Alongamento |
7. Sinta livre contactar o fornecedor do tubo da liga do titânio
