Detalhes do produto
Lugar de origem: China Baoji
Marca: LHTi
Certificação: ISO9001:2015
Número do modelo: ASSIM flange
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5
Preço: USD$25/pcs--USD$80/pcs
Detalhes da embalagem: Envolvido pela espuma contida na caixa da madeira compensada para a exportação
Tempo de entrega: dia útil 10
Habilidade da fonte: 5000pcs pelo mês
Material: |
F2 F7 F12 |
Padrão: |
ANSI 16,5 |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
Tipo: |
ASSIM flange |
aplicação: |
encaixes de tubulação |
Testes: |
UT% PT% |
Superfície: |
lustrado |
Nome do produto: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 deslizam ASSIM na flange RF Ø2” 300# do titânio |
Material: |
F2 F7 F12 |
Padrão: |
ANSI 16,5 |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
Tipo: |
ASSIM flange |
aplicação: |
encaixes de tubulação |
Testes: |
UT% PT% |
Superfície: |
lustrado |
Nome do produto: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 deslizam ASSIM na flange RF Ø2” 300# do titânio |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 deslizam ASSIM na flange RF Ø2” 300# do titânio
O deslizamento do titânio na flange é amplamente utilizado no petroquímico, o petróleo e gás, a produção de eletricidade, transporte líquido, químico maioria, farmacêutico, polpa e papel, matérias têxteis e outras indústrias. Todas nossas flanges do titânio são fabricadas de acordo com standard internacionais. As flanges do titânio são embaladas para assegurar-se de que não sejam danificadas durante a expedição. Para a exportação, o empacotamento padrão da exportação é feito em umas caixas da madeira compensada. Todas as flanges do titânio são identificadas por meio de categoria, lote nenhum, tamanho, grau e nossa marca registrada. Nós igualmente aceitamos marcações personalizadas em flanges do titânio.
Deslizamento do titânio do ANSI B16.5 na flange
Nome do produto: Do titânio flange ASSIM
Padrão: ANSI/ASME B16.5
Material: Gr1 Gr2 Gr5 Gr7 Gr12
Aplicação: Indústria química
Superfície de selagem: RF, FF, TG, RJ etc.
Tamanho: 1/2 ' ~80" (DN10~3600)
Pressão: 150#-2500#
Superfície: Lustrado
Técnica: Forjado e o CNC fez à máquina
Inspeção: UT% PT%
Certificado: ISO9001, TUV etc.
MOQ: 1PC
| Deslizamento do titânio do ANSI B16.5 na classe 150 da flange | |||||||||
| Nom. Tamanho da tubulação | Diâmetro da flange. | Flangeie densamente | Diâmetro do cubo. Na base | Diâmetro levantado da cara. | No. dos furos | Diâmetro. Dos parafusos | Diâmetro. Do círculo de parafuso | Diâmetro do furo. | Comprimento através do cubo |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1,09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4,07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8,72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14,14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16,16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18,18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20,20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24,25 | 3-1/4 |
| Deslizamento 16,5 do titânio do ANSI B na classe 300 da flange | |||||||||
| Nom. Tamanho da tubulação | Diâmetro da flange. | Flangeie densamente | Diâmetro do cubo. Na base | Diâmetro levantado da cara. | No. dos furos | Diâmetro. Dos parafusos | Diâmetro. Do círculo de parafuso | Diâmetro do furo. | Comprimento através do cubo |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1,09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1,36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1,70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1,95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2,44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2,94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3,57 | 1-11/16 |

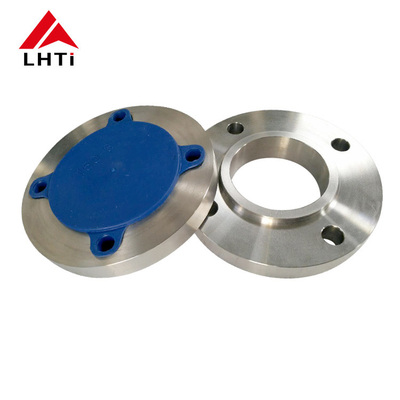

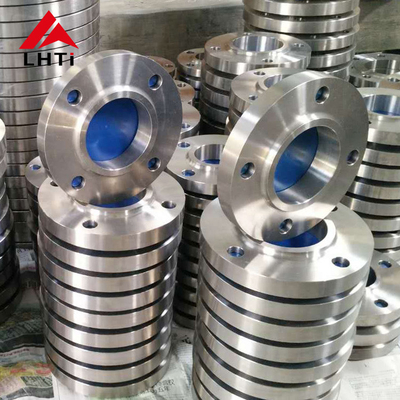

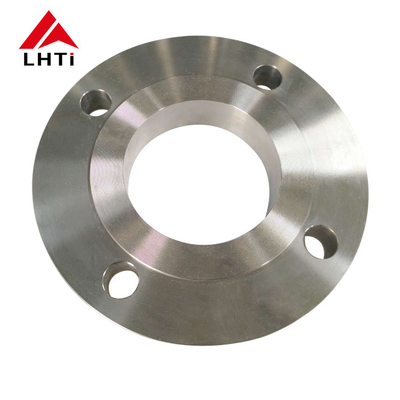

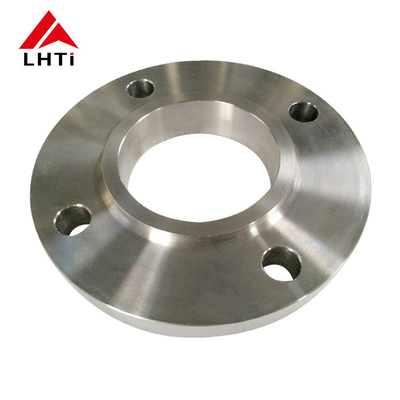

Imagens detalhadas do deslizamento do titânio do ANSI B16.5 na flange
Pacote da flange do titânio
