Detalhes do produto
Lugar de origem: CHINA
Marca: LHTi
Certificação: ISO 9001:2015
Número do modelo: LH-Ti2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 parte
Detalhes da embalagem: Embalagem padrão da exportação, caixa da madeira compensada fora
Tempo de entrega: 15-30 dias
Termos de pagamento: L/C, D/P, T/T etc.
Habilidade da fonte: 20000 partes pelo mês
Nome do produto: |
Folha de tubo forjada titânio|pacote com a folha de tubo folheada em ambos os lados no permutador de |
Material: |
Titânio da categoria 1 Grade2 Grade5 Grade7 Grade12 |
Padrão: |
ASTM/ASME B265, ASTM/ASME B381 |
Diâmetro de Tubesheet: |
MaxΦ8600mm |
Escala do diâmetro de furo: |
1.5mm---238mm |
Profundidade do furo: |
Max1100mm |
Teste da qualidade: |
UT, PINTA |
Testes da terceira: |
Disponível |
Nome do produto: |
Folha de tubo forjada titânio|pacote com a folha de tubo folheada em ambos os lados no permutador de |
Material: |
Titânio da categoria 1 Grade2 Grade5 Grade7 Grade12 |
Padrão: |
ASTM/ASME B265, ASTM/ASME B381 |
Diâmetro de Tubesheet: |
MaxΦ8600mm |
Escala do diâmetro de furo: |
1.5mm---238mm |
Profundidade do furo: |
Max1100mm |
Teste da qualidade: |
UT, PINTA |
Testes da terceira: |
Disponível |
Folha de tubo de aço inoxidável folheada do titânio
A placa do tubo do titânio está furando os furos das tubulações na circular. Placa folheada de aço do titânio a ser levemente maior do que o diâmetro exterior do tubo.
Nome do artigo: Titânio Tubesheet
Material: Gr1, Gr2, Gr5, Gr7, Gr12
&Standard do tamanho: Conforme o desenho do cliente
Método de produção: Forjadura, recozendo e fazer à máquina
Vantagem: Capacidade excelente da resistência de corrosão
Embalagem: Caixa da madeira compensada
Aplicação: Permutador de calor, equipamento químico, embarcação de pressão, dispositivos do filtro, etc.
Aplicação
Caldeiras e embarcações de pressão; Petróleo; Indústria química; Construção naval; Farmacêutico; Metalurgia; Maquinaria; Produção alimentar etc.
Desempenho de produto
●Baixos densidade e de grande resistência
●Resistência de corrosão excelente
●Boa resistência ao efeito de calor
●Rolamento excelente à propriedade criogênica
●Nonmagnetic e Não-tóxico
●Boas propriedades térmicas
A tubo-folha composta da placa de aço do titânio é uma única ou placa composta frente e verso feita da categoria ordinária TA1 ou TA2 (metal composto) e o aço do aço carbono ou de liga pela explosão, pela explosão + pelo rolamento ou laminagem a quente. O metal do titânio têm a resistência de corrosão excelente, amplamente utilizada no equipamento da dessulfuração de gás de conduto, nas chaminés do central elétrica, em reatores químicos, em permutadores de calor, em embarcações de pressão, etc. Mas sua desvantagem é custo alto, titânio que o tubesheet composto da placa de aço tem a resistência de corrosão do metal do titânio e a força estrutural do aço, pode extremamente reduzir o custo do projeto.
Presentemente, o método de produção do tubesheet de aço composto do titânio é como segue:
1. Soldadura 4. explosiva + rolamento de rolamento de solda de explosivo do composto 3. do composto 2. da solda
Baoji Lihua usa a soldadura explosiva e o rolamento e combina os dois processos. Este método pode superar as desvantagens da área pequena e do processo de rolamento complexo de placa composta explosiva, para dar o jogo completo a suas vantagens respectivas, e produz a placa composta de aço do titânio com grande área e espessura pequena. É mais eficiente e mais barato.
| Parâmetros tecnologicos e para cortar a força da soldadura explosiva da folha de tubo de aço inoxidável folheada 1 da placa do titânio | ||||||||||||
| Materiais do revestimento | Matérias-primas | h0/ milímetro | Wg/(g.cm-2) | Força bond/MPa | 1 | 2 | 3 | 4 | Média | Observação | ||
| Metal | δ1/milímetro | Metal | δ2/milímetro | |||||||||
| Titânio | 3 5 | De aço inoxidável | 18 | 5 6,5 | 1,4 1,6 | σt | 293 | 200 | 392 | 179 | 266 | A carcaça é lustrada geralmente. |
| σf | 247 | 208 | 113 | 92 | 165 | |||||||
| σt | 447 | 530 | 460 | 441 | 444 | A carcaça é lustrada. | ||||||
| σf | 403 | 200 | 363 | 322 | ||||||||
| σt | 139 | 105 | 203 | 205 | 163 | A carcaça é lustrada geralmente. | ||||||
| σf | 231 | 345 | 286 | 287 | 285 | |||||||
| σt | 407 | 410 | 263 | 407 | 372 | A carcaça é lustrada. | ||||||
| σf | 498 | 571 | 513 | 527 | ||||||||
| Solda de Losive da folha de tubo de aço inoxidável folheada 2 da placa do titânio | ||||||||||||
| Materiais do revestimento | Matérias-primas | h0/ milímetro | Wg/(g.cm-2) | Força bond/MPa | 1 | 2 | 3 | 4 | Média | Observação | ||
| Metal | δ1/milímetro | Metal | δ2/milímetro | |||||||||
| Titânio | 3 5 | De aço inoxidável | 18 | 5 6,5 | 1,4 1,6 | σt | 392 | 87 | 240 | 18 | A carcaça é lustrada geralmente. | |
| σf | 345 | 92 | 157 | 12 | ||||||||
| σt | 530 | 279 | 402 | 5 | A carcaça é lustrada. | |||||||
| σf | 403 | 200 | 321 | 3 | ||||||||
| σt | 339 | 60 | 230 | 18 | A carcaça é lustrada geralmente. | |||||||
| σf | 287 | 149 | 233 | 11 | ||||||||
| σt | 571 | 513 | 541 | 2 | A carcaça é lustrada. |
|||||||

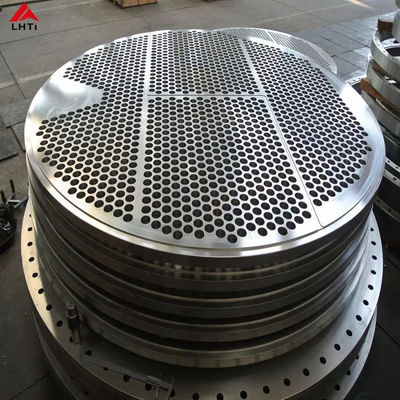

Imagens detalhadas:

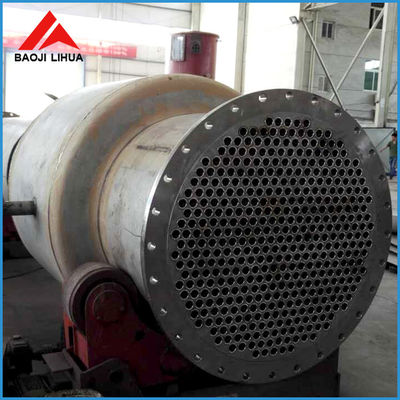

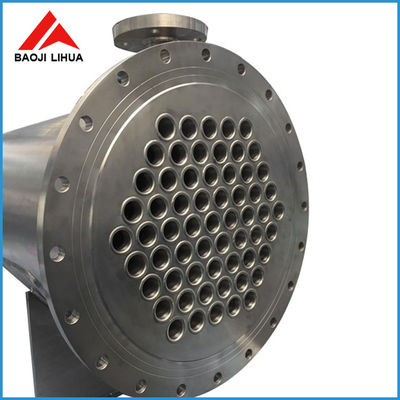

Tubesheet do titânio usado no permutador de calor:
Sobre nossa empresa:
Embalagem e envio:
