Detalhes do produto
Lugar de origem: China, Shaanxi, Baoji (o vale do titânio de China)
Marca: LHTi
Certificação: ISO9001:2015
Número do modelo: WN
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1 PC
Preço: $35-258 / pc
Detalhes da embalagem: Embalagem padrão de exportação: espuma de proteção e epe dentro e caixa de madeira compensada fora.
Tempo de entrega: 10-15 dias
Termos de pagamento: L/C, T/T, D/P,D/A,Western Union
Habilidade da fonte: 100000 unidades por mês
Materiais: |
Titânio Gr2 Gr5 Gr7 |
Tipo: |
WN (flange de pescoço de solda) |
Padrão: |
ASME/ASTM B16.5 |
Tamanho: |
1/2''~80" |
Classe: |
Classe 150 Classe 300 Classe 600 Classe 900 Classe 1500 |
Teste da qualidade: |
UT, PT etc. |
MOQ: |
1pc |
O teste de terceiros: |
TUV, GV, BV etc. |
Nome do produto: |
UNS R50400 UNS R56400 F2 usinado CNC Flange de titânio bl Flange cego |
Materiais: |
Titânio Gr2 Gr5 Gr7 |
Tipo: |
WN (flange de pescoço de solda) |
Padrão: |
ASME/ASTM B16.5 |
Tamanho: |
1/2''~80" |
Classe: |
Classe 150 Classe 300 Classe 600 Classe 900 Classe 1500 |
Teste da qualidade: |
UT, PT etc. |
MOQ: |
1pc |
O teste de terceiros: |
TUV, GV, BV etc. |
Nome do produto: |
UNS R50400 UNS R56400 F2 usinado CNC Flange de titânio bl Flange cego |

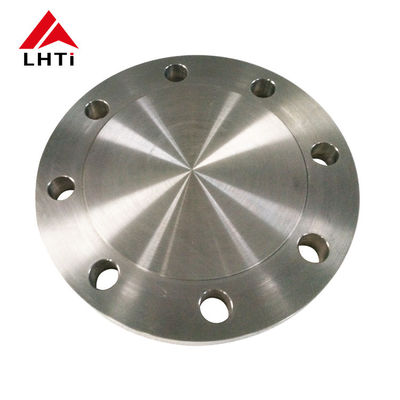

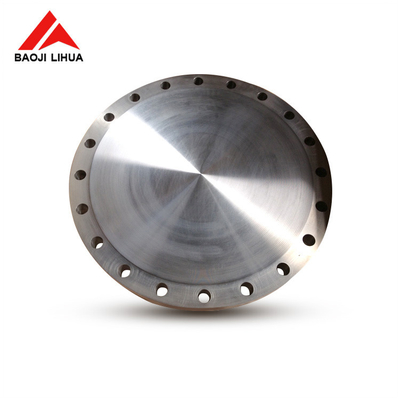

Máquina CNC UNS R50400 UNS R56400 F2 Flange de titânio
A flange BL também é conhecida como flange cega. É uma forma de conexão de flange. Na verdade é uma flange sem um buraco no meio. Uma de suas funções é bloquear o final do gasoduto.e o outro é facilitar a remoção de detritos na tubulação durante a manutençãoNo que se refere ao efeito de bloqueio, tem o mesmo efeito que a tampa e o tapete, mas não há como desmontar o tapete, enquanto a flange é fixada com parafusos,que é muito conveniente de desmontar.
Nome do produto: Flange cego de titânio
Padrão: ANSI / ASME B16.5
Material: Gr1 Gr2 Gr5 Gr7 Gr12
Aplicação: Indústria química
Preço unitário: $25/pc-$85/pc
Superfície de vedação: RF, FF, TG, RJ, etc.
Tamanho: NPS 1/2 - NPS 24 ((DN 10 - 2000)
Pressão: 150#-2500#
Superfície: Polida >
Técnica: Forjado e máquinas CNC
Inspecção: UT% PT%
Certificado: ISO9001, TUV, etc.
Todos os testes de qualidade da flange de titânio BL:
Ensaios visuais (VT)
Ensaios ultrasónicos (UT)
Ensaios radiográficos (RT)
Ensaios de partículas magnéticas (MT)
Ensaios de penetração/penetração de corantes (PT)
Teste de corrente de redemoinho (ET)
Emissão acústica (AE)

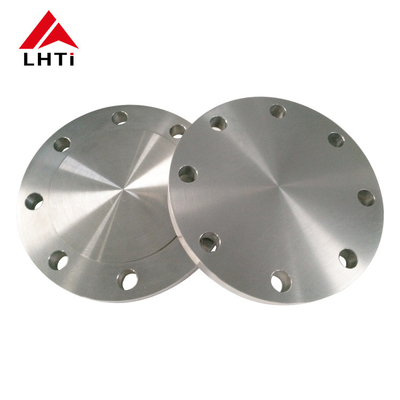

Imagem detalhada da flange de titânio BL:
| Flange de titânio cego classe 150 | ||||||
| N.o. Tamanho do tubo | Flange Dia. | Espessura da flange | Cara Dia levantada. | Número de furos | Dia. de parafusos | Dia. do Círculo de Raios |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13 de março | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23/1/2 | 1-7/16 | 18/1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 |
| Flange de titânio cego classe 300 | ||||||
| N.o. Tamanho do tubo | Flange Dia. | Espessura da flange | Cara Dia levantada. | Número de furos | Dia de parafusos | Dia. do Círculo de Raios |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
