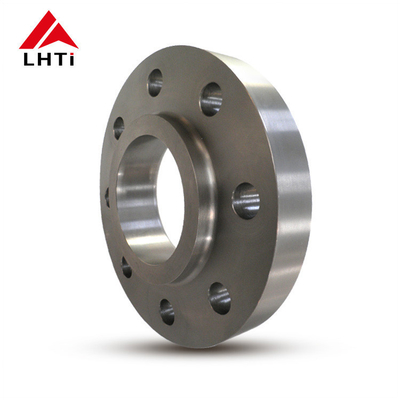

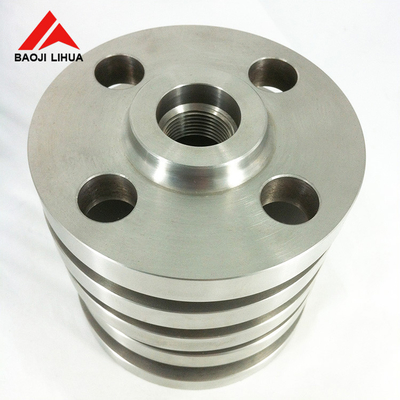

Flanco de titânio de deslizamento em flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Classe 150 SO RF FF Face levantada para indústria de tubulações

2. Graus da ASME B16.5 Titânio Slip On Flange

Flancas deslizantes de titânio ASME B16.5são tipicamente disponíveis em diferentes graus de titânio e ligas de titânio. A escolha do grau depende dos requisitos específicos da aplicação, incluindo a resistência à corrosão, as propriedades mecânicas,e considerações de custos.

1. Titânio comercialmente puro:

   • Grau 2 (UNS R50400): Este é o grau de titânio mais utilizado devido à sua excelente resistência à corrosão, formabilidade e soldabilidade.É adequado para uma ampla gama de aplicações industriais onde são necessárias uma resistência moderada e uma boa resistência à corrosão.

2. Alumínio:

   • Grau 5 (Ti-6Al-4V, UNS R56400): Esta é a liga de titânio mais comumente utilizada, conhecida por sua alta resistência, propriedades leves e excelente resistência à corrosão.marinho, e indústrias de transformação química.
   • Grau 7 (UNS R52400): Conhecido por sua excelente soldabilidade e resistência à corrosão em ambientes de redução e oxidação leve, o titânio de grau 7 é frequentemente usado em equipamentos de processamento químico.
   • Grau 12 (UNS R53400): Esta liga de titânio oferece excelente resistência à corrosão em ambientes altamente oxidantes e é adequada para processamento químico e aplicações marítimas.
   • Grau 23 (Ti-6Al-4V ELI, UNS R56401): semelhante ao grau 5, mas com um teor extra baixo de intersticial (ELI),A liga de titânio de grau 23 é utilizada em aplicações médicas e aeroespaciais onde são necessárias biocompatibilidade e alta resistência.

3Temperatura.Especificações para a ASME B16.5 Titânio Slip On Flange

4.Inspecção do deslizamento de titânio nas flanges

Testes visuais (VT):Isso envolve inspecionar visualmente a superfície da solda e da flange para detectar quaisquer defeitos visíveis, como rachaduras, porosidade ou perfis de solda inadequados.

Ensaios ultrasónicos (UT):Esta técnica usa ondas sonoras de alta frequência para detectar defeitos internos dentro do material, como vazios, inclusões ou rachaduras.

Ensaios radiográficos (RT):Este método usa raios-X ou raios gama para produzir imagens da estrutura interna da solda e da flange.

Ensaios de partículas magnéticas (MT):A MT é utilizada para detectar defeitos de superfície e de quase-superfície em materiais ferromagnéticos.Este método pode não ser aplicável a menos que haja materiais magnéticos nas proximidades ou revestimentos que possam ser magnetizados..

Ensaios de penetração/penetração de corantes (PT):O PT envolve a aplicação de um corante penetrante na superfície da solda e, em seguida, a remoção do excesso de corante para revelar defeitos de ruptura da superfície.

Teste de corrente de redemoinho (ET):O ET usa indução eletromagnética para detectar defeitos de superfície e quase-superfície em materiais condutores como o titânio.

Emissão acústica (AE):O AE envolve o monitoramento das emissões acústicas de um material sob estresse para detectar alterações indicativas de defeitos como rachaduras ou vazamentos.

5Aplicações da ANSI B16.5 Titânio Slip On Flange

• Construção de oleodutos:Utilizado para unir secções de tubulações, garantindo ligações seguras e sem fugas durante o transporte de fluidos.
• Refinarias e instalações petroquímicas:Instalado em unidades de processamento para conectar recipientes, reatores e trocadores de calor, onde a resistência a produtos químicos corrosivos é essencial.
• Plataformas offshore:Empregado em plataformas de perfuração offshore e plataformas de produção para suportar ambientes marinhos e condições climáticas adversas.
• Instalações de processamento de gás:Utilizado em compressores, bombas e válvulas para manter a integridade operacional e segurança.
