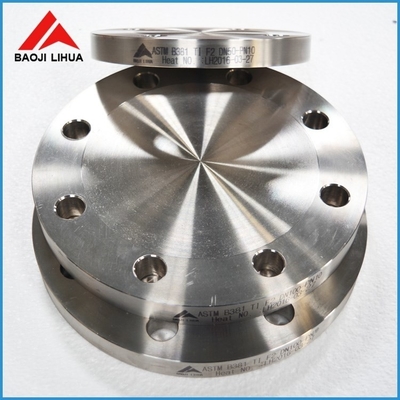

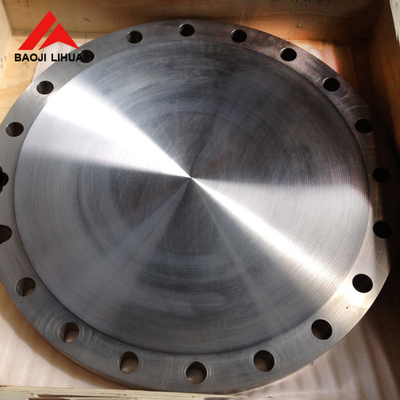

ASME B16.5 Classe 150 Flange de Titânio Cego Ti Gr2 Gr5 Gr7 Flange de Tubo Cego Face Erguida Para Serviços de Gasodutos

3. ASME B16.5 Flange cego de titânio de graus 2, 5 e 7

Titânio de grau 2 (Ti-CP):

Composição: Titânio comercialmente puro com 99,2% de titânio, 0,25% de ferro, 0,3% de oxigénio e traços de outros elementos.

Propriedades:

Resistência: Relativamente baixa em comparação com as ligas; superior a muitos aços, mas inferior às ligas de titânio.

Resistência à corrosão: Excelente na maioria dos ambientes, especialmente contra cloretos.

Soldabilidade: boa soldabilidade e fabricabilidade.

Aplicações: Processamento químico, ambientes marinhos, implantes médicos (não suportantes) e arquitetura.

Classe de titânio 5 (Ti-6Al-4V):

Composição: liga de titânio contendo 90% de titânio, 6% de alumínio e 4% de vanádio.

Propriedades:

Resistência: Excelente relação resistência/peso, superior ao titânio de grau 2.

Resistência à corrosão: Boa resistência à corrosão, não tão alta quanto a classe 2, mas adequada para muitos ambientes.

Resistência à temperatura: mantém a resistência a temperaturas elevadas, tornando-o adequado para aplicações aeroespaciais e de alto desempenho.

Aplicações: Componentes aeroespaciais (fuselagens, motores a jato), equipamentos navais, implantes médicos, componentes automotivos e equipamentos esportivos.

Titânio de grau 7 (Ti-0,15Pd):

Composição: liga de titânio com adição de 0,15% de paládio.

Propriedades:

Resistência à corrosão: Excelente resistência à corrosão, particularmente em ambientes de redução.

Soldabilidade: boa soldabilidade, adequada para solda e fabricação.

Resistência: Resistência inferior à do grau 5, mas adequada para muitas aplicações.

Aplicações: Processamento químico, plantas de dessalinização, ambientes marinhos e outras aplicações que exigem uma resistência superior à corrosão.

4Especificações da ANSI B16.5 para flange cego de titânio classe 150

5. Vantagens deFlanges de titânio na indústria

• Resistência à corrosão: Excelente resistência à corrosão em vários ambientes agressivos.
• Relação força/peso: Fornece resistência e durabilidade, mantendo-se leve.
• Resistência a altas temperaturasMantenha propriedades mecânicas a temperaturas elevadas.
• Biocompatibilidade:Não tóxico e biocompativel, adequado para aplicações médicas e de processamento de alimentos.
• Longevidade:Desempenho durável e duradouro, reduzindo os custos de manutenção e substituição.

6Aplicações da flange cega de titânio ASME B16.5

• Processamento químico:Devido à sua resistência à corrosão superior, as flanges cegas de titânio são comumente utilizadas em plantas de processamento químico onde a exposição a produtos químicos corrosivos é predominante.
• Marítimo e Offshore:Ideal para ambientes marinhos e plataformas offshore onde a resistência à corrosão da água do mar é crítica.
• Aeronáutica:Usados em aplicações aeroespaciais pelas suas propriedades de leveza e resistência a altas temperaturas e pressões.
• Petróleo e Gás:Adequado para indústrias de petróleo e gás, onde são necessários sistemas de tubulação de alta resistência, resistência à corrosão e fiabilidade.

7Inspecção de flange cego de titânio

Certificado EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesÉ emitido pelo fabricante e verifica que o material cumpre as normas exigidas.

Certificado de matérias-primas:

Este certificado fornece informações sobre as matérias-primas utilizadas na produção das flanges de titânio, incluindo informações sobre a origem das matérias-primas, a sua composição,e quaisquer resultados aplicáveis dos ensaios de materiaisIsto garante a rastreabilidade e o controlo da qualidade desde a fase inicial de aquisição de materiais.

100% detecção de falhas por ultra-som:

O ensaio por ultra-som (UT) é um método de ensaio não destrutivo utilizado para detectar defeitos internos e de superfície nas flanges de titânio.Uma cobertura UT de 100% significa que todas as flanges são submetidas a testes minuciosos para garantir que não existem defeitos que possam comprometer a sua integridade estrutural ou desempenho.

Ensaio hidrostático:

Este ensaio envolve a pressurização da flange de titânio com água ou outro líquido até um nível de pressão predeterminado.Avalia a capacidade da flange de suportar a pressão sem vazamento ou deformação, assegurando a sua conformidade com as especificações de pressão e com os requisitos de segurança.

Relatório de inspecção de terceiros:

Este relatório é elaborado por uma agência ou autoridade de inspecção independente e fornece uma avaliação imparcial da qualidade das flanges de titânio.que confirme a conformidade com as normas aplicáveis, especificações e requisitos do cliente.
