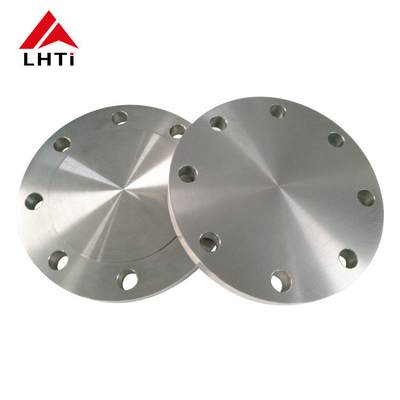

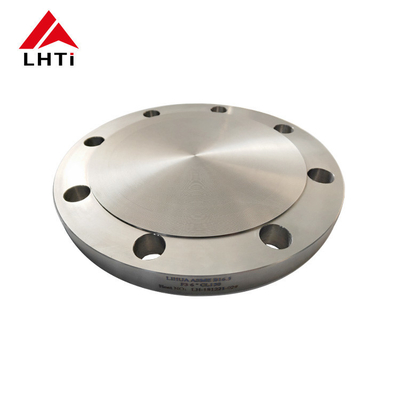

Ti Gr2 Gr7 Titânio Blind Flange ASME B16.5 Classe 300 Blind BLRF para tubulações industriais

3. ASME B16.5 Flange de titânio cego de classe 2 e classe 7

Titânio de grau 2 (Ti-CP):

Composição: Titânio comercialmente puro com 99,2% de titânio, 0,25% de ferro, 0,3% de oxigénio e traços de outros elementos.

Propriedades:

Resistência: Relativamente baixa em comparação com as ligas; superior a muitos aços, mas inferior às ligas de titânio.

Resistência à corrosão: Excelente na maioria dos ambientes, especialmente contra cloretos.

Soldabilidade: boa soldabilidade e fabricabilidade.

Aplicações: Processamento químico, ambientes marinhos, implantes médicos (não suportantes) e arquitetura.

Titânio de grau 7 (Ti-0,15Pd):

Composição: liga de titânio com adição de 0,15% de paládio.

Propriedades:

Resistência à corrosão: Excelente resistência à corrosão, particularmente em ambientes de redução.

Soldabilidade: boa soldabilidade, adequada para solda e fabricação.

Resistência: Resistência inferior à do grau 5, mas adequada para muitas aplicações.

Aplicações: Processamento químico, plantas de dessalinização, ambientes marinhos e outras aplicações que exigem uma resistência superior à corrosão.

4Especificações da ANSI B16.5 de flange cego de titânio classe 300

5. BenefíciosFlanges de titânio na indústria

Redução de peso:As ligas de titânio utilizadas em flanges oferecem excelentes proporções de resistência/peso, tornando-as altamente desejáveis na indústria aeroespacial.Os engenheiros muitas vezes buscam reduzir o peso do avião, mantendo a resistência para melhorar a eficiência de combustível e o desempenho do vooAs flanges de titânio contribuem significativamente para atingir este objectivo, reduzindo o peso geral da estrutura.

Resistência à corrosão: As flanges de titânio apresentam uma excelente resistência à corrosão, em especial contra os íons cloreto predominantes nos ambientes marinhos.Os aviões e helicópteros que operam nestas condições exigem componentes com resistência robusta à corrosão, onde as flanges de titânio desempenham um papel vital.

Desempenho a altas temperaturas:As flanges de titânio mantêm resistência e estabilidade a altas temperaturas, tornando-as adequadas para aplicações como componentes de motores, turbinas a gás,e motores a jato que exigem materiais resistentes ao calorSão resistentes ao fluxo de ar de alta temperatura e às emissões de calor, mantendo a integridade estrutural e a funcionalidade.

Requisitos de elevada resistência:A elevada resistência das flanges de titânio permite-lhes suportar cargas dinâmicas e tensões mecânicas típicas da aviação, garantindo a segurança de voo e a fiabilidade estrutural.Eles são comumente usados em conexões críticas, como trem de pouso, conjuntos de asas, componentes estruturais e sistemas de controlo de voo.

Resistência ao desgaste e à fadiga:As ligas de titânio oferecem excelente resistência à fadiga e ao desgaste, críticas para aplicações aeroespaciais sujeitas a uso frequente e operações de alta intensidade.As flanges de titânio mantêm um desempenho estável durante períodos prolongados, reduzindo o risco de danos e falhas devido à fadiga e ao desgaste.

6.Por que escolhemos flanges de titânio nas aplicações?

O titânio apresenta uma resistência à corrosão excepcional, especialmente em ambientes agressivos, como água do mar, processamento químico e aplicações marítimas.Esta resistência à corrosão ajuda a prolongar a vida útil dos equipamentos e reduz os custos de manutenção.

O titânio tem uma alta relação força/peso, tornando-o significativamente mais forte do que muitos outros metais, como aço inoxidável ou ligas de alumínio, enquanto é muito mais leve.Esta propriedade é crucial na indústria aeroespacial., marinhas e automóveis, onde a redução de peso é fundamental.

O titânio é biocompativel e não tóxico, tornando-o ideal para implantes médicos, como implantes ortopédicos e instrumentos cirúrgicos.Integra-se bem com o corpo humano e minimiza o risco de reacções adversas.

- Não.O titânio mantém as suas propriedades mecânicas a temperaturas elevadas, tornando-o adequado para aplicações em que é necessária estabilidade térmica.Isto inclui componentes aeroespaciais e processos industriais que envolvem alta temperatura..

- Não.O titânio tem um baixo coeficiente de expansão térmica, semelhante ao aço inoxidável.Garantia da fiabilidade em aplicações críticas.

- Não.O titânio é conhecido pela sua durabilidade e longa vida útil, mesmo em condições operativas adversas.Apesar do seu custo inicial mais elevado em comparação com alguns outros materiais.

As flanges de placa de titânio são preferidas em indústrias onde a sua combinação única de propriedades é essencial, como a aeroespacial, o processamento químico, as plantas de dessalinização e as plataformas petrolíferas offshore.

7Inspecção de flange cego de titânio

Certificado EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesÉ emitido pelo fabricante e verifica que o material cumpre as normas exigidas.

Certificado de matérias-primas:

Este certificado fornece informações sobre as matérias-primas utilizadas na produção das flanges de titânio, incluindo informações sobre a origem das matérias-primas, a sua composição,e quaisquer resultados aplicáveis dos ensaios de materiaisIsto garante a rastreabilidade e o controlo da qualidade desde a fase inicial de aquisição de materiais.

100% detecção de falhas por ultra-som:

O ensaio por ultra-som (UT) é um método de ensaio não destrutivo utilizado para detectar defeitos internos e de superfície nas flanges de titânio.Uma cobertura UT de 100% significa que todas as flanges são submetidas a testes minuciosos para garantir que não existem defeitos que possam comprometer a sua integridade estrutural ou desempenho.

Ensaio hidrostático:

Este ensaio envolve a pressurização da flange de titânio com água ou outro líquido até um nível de pressão predeterminado.Avalia a capacidade da flange de suportar a pressão sem vazamento ou deformação, assegurando a sua conformidade com as especificações de pressão e com os requisitos de segurança.

Relatório de inspecção de terceiros:

Este relatório é elaborado por uma agência ou autoridade de inspecção independente e fornece uma avaliação imparcial da qualidade das flanges de titânio.que confirme a conformidade com as normas aplicáveis, especificações e requisitos do cliente.
