Válvula de esfera de titânio
Created with Pixso.

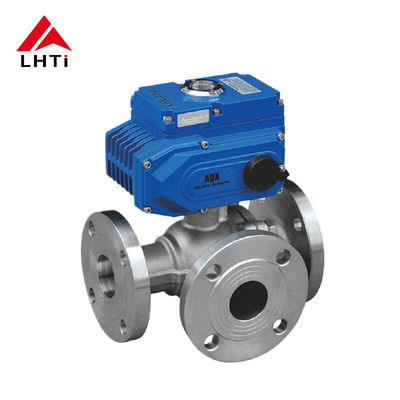

Válvula elétrica de esferas tripla ASME B16.34 Válvula de esferas de titânio 2 TA1 Gr1 PN 16 Engenharia Naval

Válvula elétrica de esferas tripla ASME B16.34 Válvula de esferas de titânio 2 TA1 Gr1 PN 16 Engenharia Naval

Nome da marca: LHTi
Número do modelo: Válvula de bola de três maneiras
MOQ: 1 peça
preço: negociável
Condições de Pagamento: L/C, D/A, D/P, T/T, Western Union
Capacidade de abastecimento: 5000 peças por mês
Informações pormenorizadas
Lugar de origem:
Baoji, China
Certificação:
ISO9001,CE,etc
Modelo:
Válvula de bola de três maneiras
Operação:
Manual, pneumático, elétrico
Dimensão cara a cara:
ASME B16.10
Cofre forte do fogo:
API 607, API 6FA
Tipo de atuador:
Manual, pneumático, elétrico
Materiais:
Titânio TA1 TA2
Pressão nominal:
Classe 150 - Classe 2500
Padrão de concepção:
API 6D, ASME B16.34
Detalhes da embalagem:
Caixa de madeira compensada ou palete, ou conforme sua exigência
Habilidade da fonte:
5000 peças por mês
Destacar:

Engenharia Marítima válvula de esfera de titânio

,

PN 16 válvula de esfera de titânio

,

Valva de esfera de titânio ASME B16.34

Descrição do produto

Válvula elétrica de esferas tripla ASME B16.34 Válvula de esferas de titânio 2 TA1 Gr1 PN 16 Engenharia Naval



Introdução ao produto:

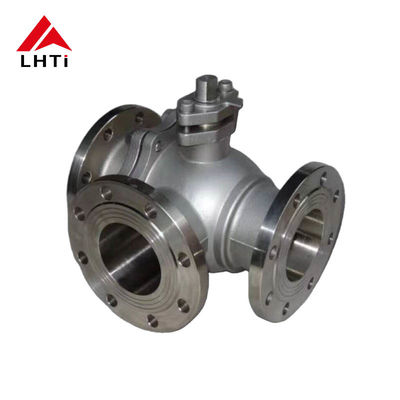

Válvulas de bola de titânio de três vias: tipo L e tipo T



Válvulas de esferas de titânio de três viasCada tipo desempenha funções diferentes no controlo da direcção do fluxo do meio.



Válvula de esfera de três vias de tipo L (Q44F):

A válvula de esferas de três vias do tipo LÉ usado principalmente para mudar a direção do fluxo do meio, permitindo a conexão de dois canais perpendiculares, efetivamente mudando o caminho do meio de uma direção para outra.



Válvula de esfera de três vias do tipo T (Q45F):

A válvula de esferas de três vias do tipo TÉ projetado para distribuição de mídia, confluência e comutação de direção de fluxo.Esta funcionalidade versátil permite um controlo de fluxo mais complexo dentro de um sistema.

Válvula elétrica de esferas tripla ASME B16.34 Válvula de esferas de titânio 2 TA1 Gr1 PN 16 Engenharia Naval 0



Especificações técnicas do produto:
Pressão nominal: PN1,6-4,0Mpa Classe150-300Lb
Diâmetro nominal: DN15-DN300 1/2 "-12"
Modo de unidade: Manivela, engrenagem de minhoca, pneumática, hidráulica, eléctrica
Corpo, Bonnet: TA1,TA2,TA10,Gr2,Gr3
Bola: TA1,TA2,TA10,Gr2,Gr3
Estamo: TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
Anel de vedação: PTFE, RPTFE, PPL, PEEK
Modelo de válvula de esfera de titânio: Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti,Q944F-16TiQ944F- 25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB ((Ti), Q44F- 300LB ((Ti), Q345F-150LB ((Ti), Q645F-150LB ((Ti), Q945F-150LB ((Ti)
Normas de concepção: GB/T12237, ASME B16.34
Dimensões cara a cara: GB/T12221, ASME B16.10
Conexões de flange: HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
Normas de ensaio: JB/T9092, GB/T13927, API598





Classificações das válvulas de esferas de titânio:

Valvas de esferas de titânio,conhecidos por sua excelente resistência à corrosão e resistência, são amplamente utilizados em vários ambientes exigentes, incluindo campos químicos, petrolíferos, farmacêuticos e de engenharia naval:



TA1 (Gr1)-Titânio puro, oferecendo a melhor ductilidade e resistência, fácil de formar e soldar.



TA2 (Gr2)-Titânio puro, com bom desempenho geral, incluindo boa resistência à corrosão e resistência moderada, fácil de formar e soldar.



TA9 (Gr7)-Principalmente titânio com a adição de 0,12-0,25% de paládio (Pd), aumentando significativamente a sua resistência à corrosão, especialmente em ambientes de redução.



TA10 (Gr12)-Ligação de titânio contendo pequenas quantidades de molibdênio (Mo) e níquel (Ni), proporcionando melhor resistência e resistência ao calor do que o titânio puro, mantendo uma boa resistência à corrosão.



TC4 (Gr5)-Liga de titânio constituída principalmente por titânio com a adição de 6% de alumínio (Al) e 4% de vanádio (V), com uma resistência e dureza muito elevadas, boa resistência à corrosão e baixa densidade.





Métodos comuns de ligação das válvulas de esferas de titânio:

Conexão de flange:A ligação por flange é um dos métodos mais comuns, adequado para sistemas de tubulação de média a alta pressão.fornecendo uma boa vedação e fiabilidade, bem como fácil desmontagem e manutenção.



Conexão de rosca:A ligação com rosca é adequada para sistemas de tubulação de baixo pressão de pequeno diâmetro.Este método é simples e fácil de usar, mas não é adequado para desmontagem frequente.



Conexão soldada:As conexões soldadas podem ser soldadas por botão ou por soquete, adequadas para sistemas de tubulação de meios de alta temperatura, alta pressão e corrosivos.assegurar a ausência de fugas, comumente utilizados em aplicações que exigem uma vedação e estabilidade extremamente elevadas.



Acoplamentos de ligação rápidaOs acoplamentos de ligação rápida permitem a montagem e desmontagem rápidas, adequadas para aplicações que requerem instalação e remoção frequentes.Este método é conveniente e rápido, mas tipicamente usado para sistemas de baixa pressão.



Conexão do grampo:A ligação de pinças utiliza pinças para ligar a válvula ao tubo, adequado para sistemas com elevados requisitos sanitários, como nas indústrias alimentar e farmacêutica.As conexões de pinças são fáceis de montar e desmontar sem ferramentas especiais.



Conexão de Socket:A ligação de tomada envolve a inserção do tubo na extremidade da tomada da válvula e a sua fixação por soldagem ou ligação, adequada para sistemas de tubulação de pequeno diâmetro.Este método proporciona uma boa vedação e resistência mecânica.





Projeto e ensaios Padrão internacional de válvula de esferas de 3 vias
Padrão de concepção EN ISO 17292 (BS 5351) / EN ISO 12516 / EN 1983 / ASME B16.34 / API 6D
Inspecção e ensaios BS EN ISO 12266-(BS 6755 -1)
Distância de flange para flange Mfg. Padrão
Terminar a ligação Flanqueado para ANSI B 16.5, classe 150 / 300
BS 10 Quadro D E F / H
PN 6 / PN 10 / PN 16 PN 25
Norma DIN / Norma JIS / Norma IS
Fim parafusado/fiado para ANSI B 1.20.1

Faixa de dimensões de fabrico 1/2" ((DN15) a 12 ((DN300) - Flancas
1/2" ((DN15) a 3 ((DN 80)) - Fim parafusado
Pressão nominal da válvula PN 10 / PN 16 / PN 25 / PN 40
Função da válvula Manual alavanca / atuador de engrenagem de minhoca operadoActuador pneumático rotativo Quarteto giratório / atuador elétrico





Aplicações comuns da válvula de esfera de titânio:

Válvulas de esferas de titâniosão amplamente utilizados em diferentes indústrias devido à sua excelente resistência à corrosão, alta resistência e baixa densidade:



Indústria química: válvulas de bolas de titâniosão comumente utilizados para lidar com ácidos fortes, álcalis e outros produtos químicos altamente corrosivos, garantindo um funcionamento estável a longo prazo em ambientes adversos.Tanques de armazenamento, e sistemas de tubulação.



Indústria do petróleo e do gás: Válvulas de esferas de titâniosão utilizados em plataformas petrolíferas offshore e equipamento de extracção e processamento de campos petrolíferos em terra para resistir à corrosão da água do mar e do gás sulfureto de hidrogénio. São adequados para utilização em oleodutos,Instalações de liquefação de gás natural, e refinarias.



Indústria farmacêutica e alimentar:O material de titânio atende aos padrões de higiene e sua forte resistência à corrosão impede reações com produtos farmacêuticos ou alimentos, tornando-o amplamente utilizado em equipamentos farmacêuticos e de processamento de alimentos.São comumente utilizados em sistemas de água purificada, reatores e recipientes de mistura.



Engenharia Marítima:Devido à sua excelente resistência à corrosão da água do mar, as válvulas de esferas de titânio são usadas em estruturas marítimas, equipamentos de dessalinização de água do mar e tubulações submarinas.

Indústria de energia:

As válvulas de esferas de titânio são:são utilizados em centrais elétricas para a manipulação de vapor de alta temperatura e alta pressão e água de arrefecimento corrosivos.
