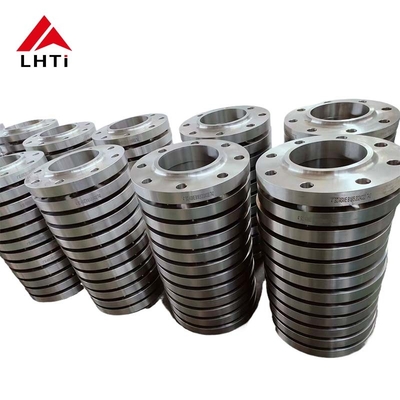

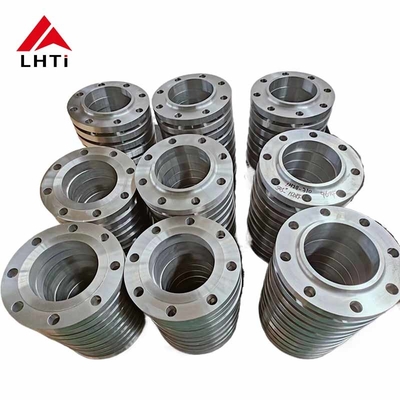

EN1092-01 Placa de titânio deslizante em flange Gr1 Gr2 Gr5 Gr7 Flange Pipe Plate PN 16 Para indústria de petróleo e gás

2. Graus da EN1092-01 Flange de chapa de titânio

1. Titânio de grau 1:Conhecido pela sua elevada ductilidade, o titânio de grau 1 é o mais macio e mais formável de todos os titânio de grau comercialmente puro.É usado principalmente em aplicações que exigem resistência à corrosão superior em ambientes como a indústria de processamento químico.

2.

3. Titânio de grau 2:Este é o grau de titânio mais amplamente utilizado. Oferece um bom equilíbrio entre resistência e ductilidade, com excelente resistência à corrosão.incluindo flanges para sistemas de tubulação.

4.

5. Titânio de grau 5 (Ti 6Al-4V):Esta é uma classe de liga e a mais utilizada de todas as ligas de titânio.O titânio de grau 5 é utilizado em aplicações de alta resistência onde são necessárias resistência ao calor e à corrosão.

6.

7. Titânio de grau 7:Com excelente soldabilidade e fabricabilidade, esta categoria inclui o paládio para maior resistência à corrosão, particularmente contra ácidos redutores e ataque localizado em halogenetos quentes.

8.

9. Titânio de grau 12:Este grau oferece maior resistência ao calor e resistência em comparação com outros graus puros comercialmente, além de manter boa soldabilidade e resistência à corrosão.

10.

11. Titânio de grau 23 (Ti 6Al-4V ELI):Este grau é semelhante ao grau 5, mas tem intersticiais extra baixos (ELI), tornando-o preferível para maior resistência à fratura e melhor ductilidade.É frequentemente usado em aplicações médicas e também adequado para flanges em situações críticas, aplicações de ponta.

    • Titânio: O titânio tem uma resistência à corrosão excepcional, especialmente em ambientes agressivos, como água do mar, cloretos e ácidos oxidantes.Ele forma uma camada protetora de óxido que aumenta sua resistência à corrosão.
    • Aço inoxidável: O aço inoxidável também oferece boa resistência à corrosão, mas não na medida do titânio.Pode exigir revestimentos ou tratamentos adicionais para melhor proteção em ambientes corrosivos.
    • Aço carbono: O aço carbono é suscetível à corrosão, particularmente em condições úmidas ou ácidas, e requer revestimentos ou ligas para proteção.
    • Inconel: as ligas de Inconel fornecem excelente resistência à oxidação e à corrosão em ambientes extremos, incluindo condições de alta temperatura e pressão.

3.Especificações da flange de chapa de titânio DIN2501 PN16

4. Diferentes tipos de fachada de flanges de chapas de titânio:

Flange de face elevada (RF):

1. Design:

   • Superfície elevada: uma brincadeira de face elevada tem uma pequena porção ao redor do furo perfurada ligeiramente maior que o diâmetro do tubo.
   • Superfície de vedação: a face levantada serve como a superfície de vedação primária onde a junta repousa.

2. Vantagens:

   • Fechamento aprimorado: O design da face levantada concentra a compressão da junta em uma área menor, melhorando a eficácia da vedação.
   • Proteção: A face levantada ajuda a proteger a superfície da flange de danos durante o manuseio e a instalação.

3. Aplicações:

   • Comum: As flanges de face levantada são mais comuns em aplicações industriais padrão, onde é essencial uma vedação confiável e livre de fugas.
   • Pressão nominal: Adequado para aplicações de pressão superior, uma vez que a face elevada permite uma melhor compressão da junta.

Flange de face plana (FF):

1. Design:

   • Superfície lisa: As flanges de face plana têm uma superfície plana ou lisa sem protuberâncias ou áreas elevadas ao redor do furo.
   • Superfície de vedação: a vedação é obtida colocando a junta directamente na superfície plana da flange.

2. Vantagens:

   • Facilidade de alinhamento: As flanges de face plana são mais fáceis de alinhar durante a montagem, porque não há superfícies elevadas para lidar.
   • Economia de espaço: exigem menos espaço em comparação com as flanges de face elevada, o que pode ser vantajoso em instalações apertadas.

3. Aplicações:

   • Especializada: As flanges de face plana são tipicamente utilizadas em aplicações de baixa pressão e não críticas, onde os requisitos de vedação são menos rigorosos.
   • Gasketes especiais: podem exigir gasketes especiais (tais como gasketes de face completa) que cobrem toda a face da flange para garantir uma vedação adequada.

Escolher entre cara erguida e cara plana:

• Requisitos de pressão e vedação: As flanges de face elevada são preferidas para aplicações de pressão mais elevada, onde uma vedação confiável é crítica.As flanges de face plana são adequadas para aplicações de baixa pressão ou onde as restrições de espaço são uma preocupação.

• Seleção da junta: a escolha da junta (como tipo anel ou face completa) depende do tipo de flange (RF ou FF) e dos requisitos de aplicação para a integridade da vedação.

5Certificados de flanges de chapas de titânio:

As flanges de chapas de titânio normalmente cumprem várias normas internacionais e podem exigir certificação para assegurar a conformidade com os requisitos de qualidade e segurança.Os certificados comuns para flanges de chapas de titânio incluem::

Certificados de material:Estes certificam a composição e as propriedades do titânio utilizado, garantindo que ele atenda a normas especificadas, como os requisitos ASTM ou EN para pureza, propriedades mecânicas e resistência à corrosão.

Certificados de dimensão:Estes certificam que as flanges cumprem especificações dimensionais precisas de acordo com normas como a EN1092-01 ou a ASME B16.5, assegurando a sua adequação e funcionamento adequados no sistema de tubulação.

Certificados de pressão nominal:Estes confirmam que as flanges foram testadas e classificadas para suportar níveis de pressão específicos, tais como PN 6, PN 10, PN 16, etc., ou classificações de classe ANSI em conformidade com as normas ASME.

- Não.Certificados do sistema de gestão da qualidade:Tal como a ISO 9001, que garante que o fabricante tenha implementado e mantém um sistema de gestão da qualidade que cumpra as normas internacionais de consistência e garantia de qualidade.

Certificados de ensaio:Estes podem incluir certificados para métodos de ensaio não destrutivo (NDT), como ensaios por ultra-som (UT), ensaios radiográficos (RT) ou ensaios de penetração de corantes (PT),assegurar a integridade das soldas e a construção global.

Certificados de resistência à corrosão:Especificamente relevantes para o titânio, estes podem demonstrar a resistência do material a ambientes corrosivos específicos, como a água do mar ou exposições químicas.

6Normas comuns de flanges de titânio
