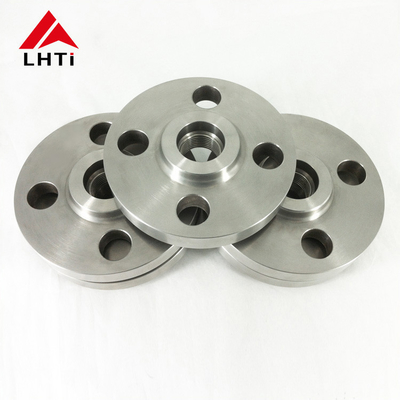

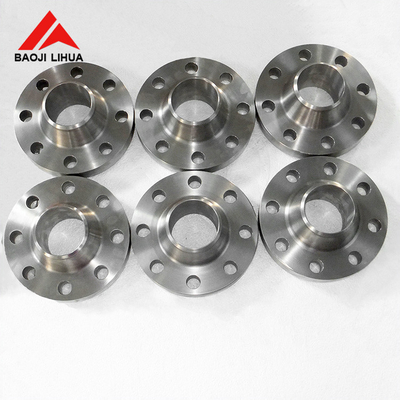

EN1092-01 Gr1 Gr5 Gr7 Flange de placa de titânio PN 63 para sistemas de tubulação

2. Graus da EN1092-01 Flange de chapa de titânio

1. Titânio de grau 1:Conhecido pela sua elevada ductilidade, o titânio de grau 1 é o mais macio e mais formável de todos os titânio de grau comercialmente puro.É usado principalmente em aplicações que exigem resistência à corrosão superior em ambientes como a indústria de processamento químico.

2.

3. Titânio de grau 2:Este é o grau de titânio mais amplamente utilizado. Oferece um bom equilíbrio entre resistência e ductilidade, com excelente resistência à corrosão.incluindo flanges para sistemas de tubulação.

4.

5. Titânio de grau 5 (Ti 6Al-4V):Esta é uma classe de liga e a mais utilizada de todas as ligas de titânio.O titânio de grau 5 é utilizado em aplicações de alta resistência onde são necessárias resistência ao calor e à corrosão.

6.

7. Titânio de grau 7:Com excelente soldabilidade e fabricabilidade, esta categoria inclui o paládio para maior resistência à corrosão, particularmente contra ácidos redutores e ataque localizado em halogenetos quentes.

8.

9. Titânio de grau 12:Este grau oferece maior resistência ao calor e resistência em comparação com outros graus puros comercialmente, além de manter boa soldabilidade e resistência à corrosão.

10.

11. Titânio de grau 23 (Ti 6Al-4V ELI):Este grau é semelhante ao grau 5, mas tem intersticiais extra baixos (ELI), tornando-o preferível para maior resistência à fratura e melhor ductilidade.É frequentemente usado em aplicações médicas e também adequado para flanges em situações críticas, aplicações de ponta.

    • Titânio: O titânio tem uma resistência à corrosão excepcional, especialmente em ambientes agressivos, como água do mar, cloretos e ácidos oxidantes.Ele forma uma camada protetora de óxido que aumenta sua resistência à corrosão.
    • Aço inoxidável: O aço inoxidável também oferece boa resistência à corrosão, mas não na medida do titânio.Pode exigir revestimentos ou tratamentos adicionais para melhor proteção em ambientes corrosivos.
    • Aço carbono: O aço carbono é suscetível à corrosão, particularmente em condições úmidas ou ácidas, e requer revestimentos ou ligas para proteção.
    • Inconel: as ligas de Inconel fornecem excelente resistência à oxidação e à corrosão em ambientes extremos, incluindo condições de alta temperatura e pressão.

3.Especificações da EN1092-01 PN63 Flange de chapa de titânio

4Os benefícios das placas de titânio deslizantes:

As flanges deslizantes de chapa de titânio oferecem vários benefícios que os tornam adequados para várias aplicações industriais onde as propriedades do titânio são vantajosas.

Resistência à corrosão: O titânio é altamente resistente à corrosão em uma ampla gama de ambientes agressivos, incluindo água do mar, ácidos e cloretos.Esta propriedade torna flanges de titânio ideal para aplicações onde a corrosão é uma preocupação, tais como ambientes marinhos, processamento químico e plataformas petrolíferas offshore.

Alta relação força-peso: O titânio é conhecido por sua excelente relação força-peso, que é superior à maioria dos outros metais.Esta característica permite flanges de titânio deslizantes para fornecer forteÉ particularmente benéfico em aplicações aeroespaciais e indústrias onde a redução de peso é crítica.

Biocompatibilidade: o titânio é biocompativel e não tóxico, tornando-o adequado para aplicações em dispositivos médicos, produção farmacêutica,e transformação de alimentos, quando a pureza e a segurança dos produtos são essenciais.

Resistência a altas temperaturas: o titânio mantém sua resistência à resistência à corrosão em temperaturas elevadas, até cerca de 600 ° C (1112 ° F), dependendo do grau.Esta propriedade torna flanges de titânio deslizantes adequados para aplicações de alta temperatura, como trocadores de calor e reatores químicos.

Facilidade de fabricação: o titânio pode ser facilmente usinado, soldado e formado, permitindo formas e configurações complexas em flanges deslizantes.Esta flexibilidade na fabricação facilita a personalização e adaptação aos requisitos específicos do projecto.

Longevidade e durabilidade: o titânio é conhecido pela sua durabilidade a longo prazo e resistência à degradação ao longo do tempo,assegurar um desempenho fiável e uma vida útil prolongada das flanges deslizantes em ambientes industriais exigentes.

5- Deslizamento de placa de titânio nas inspecções de flange.

Testes visuais (VT):Isso envolve inspecionar visualmente a superfície da solda e da flange para detectar quaisquer defeitos visíveis, como rachaduras, porosidade ou perfis de solda inadequados.

Ensaios ultrasónicos (UT):Esta técnica usa ondas sonoras de alta frequência para detectar defeitos internos dentro do material, como vazios, inclusões ou rachaduras.

Ensaios radiográficos (RT):Este método usa raios-X ou raios gama para produzir imagens da estrutura interna da solda e da flange.

Testes de partículas magnéticas (MT):A MT é utilizada para detectar defeitos de superfície e de quase-superfície em materiais ferromagnéticos.Este método pode não ser aplicável a menos que haja materiais magnéticos nas proximidades ou revestimentos que possam ser magnetizados..

Ensaios de penetração/penetração de corantes (PT):O PT envolve a aplicação de um corante penetrante na superfície da solda e, em seguida, a remoção do excesso de corante para revelar defeitos de ruptura da superfície.

Teste de corrente de redemoinho (ET):O ET usa indução eletromagnética para detectar defeitos de superfície e quase-superfície em materiais condutores como o titânio.

Emissão acústica (AE):A AE consiste em monitorizar as emissões acústicas de um material sob tensão para detectar alterações indicativas de defeitos, como rachaduras ou fugas.

6. Diferentes tipos de fachada de flanges de chapas de titânio:

Flange de face elevada (RF):

1. Design:

   • Superfície elevada: uma brincadeira de face elevada tem uma pequena porção ao redor do furo perfurada ligeiramente maior que o diâmetro do tubo.
   • Superfície de vedação: a face levantada serve como a superfície de vedação primária onde a junta repousa.

2. Vantagens:

   • Fechamento aprimorado: O design da face levantada concentra a compressão da junta em uma área menor, melhorando a eficácia da vedação.
   • Proteção: A face levantada ajuda a proteger a superfície da flange de danos durante o manuseio e a instalação.

3. Aplicações:

   • Comum: As flanges de face levantada são mais comuns em aplicações industriais padrão, onde é essencial uma vedação confiável e livre de fugas.
   • Pressão nominal: Adequado para aplicações de pressão superior, uma vez que a face elevada permite uma melhor compressão da junta.

Flange de face plana (FF):

1. Design:

   • Superfície lisa: As flanges de face plana têm uma superfície plana ou lisa sem protuberâncias ou áreas elevadas ao redor do furo.
   • Superfície de vedação: a vedação é obtida colocando a junta directamente na superfície plana da flange.

2. Vantagens:

   • Facilidade de alinhamento: As flanges de face plana são mais fáceis de alinhar durante a montagem, porque não há superfícies elevadas para lidar.
   • Economia de espaço: exigem menos espaço em comparação com as flanges de face elevada, o que pode ser vantajoso em instalações apertadas.

3. Aplicações:

   • Especializada: As flanges de face plana são tipicamente utilizadas em aplicações de baixa pressão e não críticas, onde os requisitos de vedação são menos rigorosos.
   • Gasketes especiais: podem exigir gasketes especiais (tais como gasketes de face completa) que cobrem toda a face da flange para garantir uma vedação adequada.

Escolher entre cara erguida e cara plana:

• Requisitos de pressão e vedação: As flanges de face elevada são preferidas para aplicações de pressão mais elevada, onde uma vedação confiável é crítica.As flanges de face plana são adequadas para aplicações de baixa pressão ou onde as restrições de espaço são uma preocupação.

• Seleção da junta: a escolha da junta (como tipo anel ou face completa) depende do tipo de flange (RF ou FF) e dos requisitos de aplicação para a integridade da vedação.
