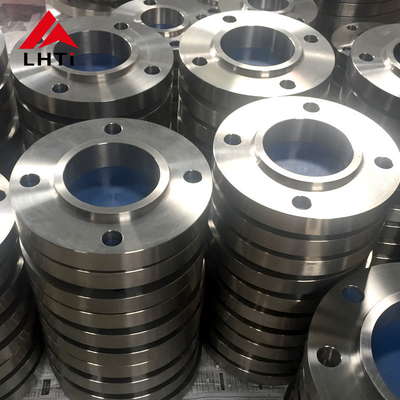

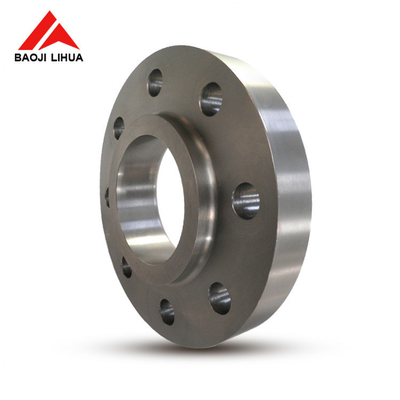

Ti Gr5 Gr7 ASME B16.5 Classe 150 Titânio Slip On Flange Face SORF para aplicações em tubulações

2. Graus da ASME B16.5 Placa de titânio deslizante em flange Classe 150 Gr 5 Gr 7

1. Classe de titânio 5 (Ti-6Al-4V):

   Composição: O titânio de grau 5 é uma liga alfa-beta constituída por 90% de titânio, 6% de alumínio e 4% de vanádio.Esta composição proporciona um equilíbrio de propriedades que a tornam a liga de titânio mais utilizada.

   Força: oferece excelente relação força/peso, tornando-o adequado para aplicações aeroespaciais, marítimas e industriais onde a resistência leve é crítica.

   Resistência à corrosão: o titânio grau 5 tem boa resistência à corrosão, embora não tão alta quanto o titânio puro (grado 1).

   Resistência à temperatura: mantém suas propriedades em temperaturas elevadas, tornando-o adequado para aplicações em turbinas a gás, sistemas de escape e outros ambientes de alta temperatura.

   Aplicações: Componentes aeroespaciais (fuselagens, motores a jato), equipamentos navais, implantes médicos, componentes automotivos, equipamentos esportivos e máquinas industriais.



   Titânio de grau 7 (Ti-0,15Pd):

   Composição: O titânio de grau 7 é uma liga de titânio com adição de 0,15% de paládio, aumentando a sua resistência à corrosão.

   Resistência à corrosão: o titânio grau 7 é altamente resistente à corrosão em ambientes de redução e oxidação leve, incluindo cloretos.

   Soldabilidade: oferece boa soldabilidade, tornando-o adequado para aplicações que exigem fabricação e montagem.

   Resistência: o titânio de grau 7 tem uma resistência menor em comparação com o titânio de grau 5, mas ainda é adequado para muitas aplicações.

   Aplicações: Processamento químico, dessalinização, ambientes marinhos e outras aplicações onde é necessária uma resistência superior à corrosão.Também é utilizado em implantes médicos onde a biocompatibilidade e a resistência à corrosão são críticas.

3.Especificações para a ASME B16.5 Calss 150 Titânio Slip On Flange

4Vantagens das flanges de titânio de deslizamento ASME B16.5:

As flanges deslizantes de titânio oferecem várias vantagens que as tornam altamente adequadas para várias aplicações industriais:

Resistência à corrosão:O titânio é conhecido por sua excepcional resistência à corrosão, especialmente em ambientes agressivos como água do mar, ácidos e cloretos.Esta propriedade garante longevidade e fiabilidade em ambientes industriais corrosivos onde os materiais convencionais podem falhar.

Alta relação força/peso:O titânio possui uma relação superior de resistência/peso em comparação com o aço e muitos outros metais.Esta característica permite que as flanges de titânio para deslizamento forneçam desempenho robusto enquanto são levesÉ particularmente vantajoso em aplicações onde a redução de peso é crítica, como as indústrias aeroespacial e marítima.

Resistência a altas temperaturasO titânio mantém suas propriedades mecânicas e resistência à corrosão em temperaturas elevadas, até cerca de 600 ° C (1112 ° F), dependendo do grau.Isto torna flanges de titânio deslizantes adequados para aplicações envolvendo altas temperaturas, tais como o processamento químico e a geração de energia térmica.

Biocompatibilidade:O titânio é biocompativel e não tóxico, tornando-o adequado para uso em indústrias como farmacêutica, processamento de alimentos e dispositivos médicos, onde a pureza e segurança do produto são primordiais.

Baixa expansão térmica:O titânio tem um baixo coeficiente de expansão térmica em comparação com o aço, o que pode reduzir o risco de fugas e falhas nos sistemas de tubulação devido a variações de temperatura.

Longevidade e Durabilidade:O titânio é conhecido pela sua excelente durabilidade e resistência à degradação ao longo do tempo, garantindo uma vida útil mais longa e custos de manutenção reduzidos em comparação com outros materiais.

Facilidade de fabricação:O titânio pode ser facilmente usinado, soldado e formado em formas complexas, permitindo projetos e configurações personalizados para atender aos requisitos específicos do projeto.

Com um diâmetro superior a 50 mm, mas não superior a 150 mmO titânio não é magnético e não provoca centelhas, o que o torna adequado para aplicações em que estas propriedades são vantajosas,como em equipamentos eletrónicos sensíveis ou em ambientes com riscos de explosão.

Compatibilidade ambiental:O titânio é ambientalmente amigável devido à sua resistência à corrosão, longevidade e capacidade de ser reciclado, reduzindo o seu impacto ambiental ao longo do seu ciclo de vida.

5- Pacotes de titânio.

Prevenção da ferrugem

• VCI (inibidor de corrosão volátil) Embalagem: flanges de titânioO material liberta um vapor químico que forma uma camada protetora nas superfícies metálicas.
• Revestimento de graxa ou óleo:Pode ser aplicada uma camada leve de graxa ou óleo para proteger as superfícies das flanges, especialmente quando transportadas por longas distâncias ou armazenadas por longos períodos.

Proteção Física

• Fabricação a partir de fibras sintéticas:Cada flange é tipicamente embrulhado em borracha ou cercado por espuma para amortecimento contra impacto durante o transporte.
• Separadores de cartão:Quando várias flanges são embaladas em uma caixa, separadores de papelão são usados para evitar que elas se toquem e potencialmente se arranhem ou danifiquem.

Embalagem exterior robusta

• Caixas de madeira ou caixas de madeira compensada:são frequentemente enviados em caixas de madeira ou caixas de compensado, que proporcionam uma proteção robusta contra danos mecânicos e são empilháveis, facilitando um manuseio mais fácil e seguro.
• Paletização:Para grandes encomendas, as flanges podem ser paletizadas.

Impermeabilização

• Folhas de plástico:As caixas ou caixas externas são muitas vezes cobertas com uma espessa folha de plástico para proteger contra a umidade, especialmente em ambientes úmidos ou úmidos.

Rótulos e documentação

• Marcação clara:Cada pacote está claramente rotulado com instruções de manuseio, números de peças e detalhes do destino para garantir um manuseio adequado e facilitar o rastreamento.
•
• Documentação de garantia da qualidade:Os certificados de qualidade, os relatórios de ensaios de materiais e os certificados de conformidade são frequentemente incluídos na embalagem ou fornecidos separadamente para garantir a rastreabilidade e a conformidade com as normas do setor.

6Certificados de ASME B16.5 Titânio Slip On Flange:

Certificado EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesÉ emitido pelo fabricante e verifica que o material cumpre as normas exigidas.

Certificado de matérias-primas:

Este certificado fornece informações sobre as matérias-primas utilizadas na produção das flanges de titânio, incluindo informações sobre a origem das matérias-primas, a sua composição,e quaisquer resultados aplicáveis dos ensaios de materiaisIsto garante a rastreabilidade e o controlo da qualidade desde a fase inicial de aquisição de materiais.

100% detecção de falhas por ultra-som:

O ensaio por ultra-som (UT) é um método de ensaio não destrutivo utilizado para detectar defeitos internos e de superfície nas flanges de titânio.Uma cobertura UT de 100% significa que todas as flanges são submetidas a testes minuciosos para garantir que não existem defeitos que possam comprometer a sua integridade estrutural ou desempenho.

Ensaio hidrostático:

Este ensaio envolve a pressurização da flange de titânio com água ou outro líquido até um nível de pressão predeterminado.Avalia a capacidade da flange de suportar a pressão sem vazamento ou deformação, assegurando a sua conformidade com as especificações de pressão e com os requisitos de segurança.

Relatório de inspecção de terceiros:

Este relatório é elaborado por uma agência ou autoridade de inspecção independente e fornece uma avaliação imparcial da qualidade das flanges de titânio.que confirme a conformidade com as normas aplicáveis, especificações e requisitos do cliente.
