Detalhes dos produtos

Created with Pixso. Para casa Created with Pixso. produtos Created with Pixso.
Tubo do titânio
Created with Pixso.

Tubos sem costura de titânio grau 5 ASTM B338 Tubos de titânio para componentes aeroespaciais

Tubos sem costura de titânio grau 5 ASTM B338 Tubos de titânio para componentes aeroespaciais

Nome da marca: LHTi,China
Número do modelo: Tubo do titânio
MOQ: 5 a 10 peças
preço: negociável
Condições de Pagamento: L/C, D/A, D/P, T/T, Western Union
Capacidade de abastecimento: 5000 peças por mês
Informações pormenorizadas
Lugar de origem:
Baoji, China
Certificação:
ISO9001, CE, API,etc
Padrão:
ASTM B338
Materiais:
Outros metais de titânio
Tipo:
A partir de uma solução de alumínio
Superfície:
Superfície de decapagem/polida
Técnica:
Sem emenda, estirado a frio
Diâmetro externo:
3 mm -57 mm
Diâmetro:
0.25mm-3.0mm
Resistência à corrosão:
Alto
Purificação:
99,5% min
Aplicações:
Equipamento e caldeiras de recipientes sob pressão
Detalhes da embalagem:
Caixa de madeira compensada ou palete, ou conforme sua exigência
Habilidade da fonte:
5000 peças por mês
Destacar:

Componentes aeroespaciais Tubos sem costura de titânio

,

Tubo sem costura de titânio de grau 5

,

Tubo sem costura de titânio ASTM B338

Descrição do produto

Tubos sem costura de titânio grau 5 ASTM B338 Tubos de titânio para componentes aeroespaciais



Introdução do tubo sem costura de titânio:

O titânio é de facto uma liga versátil com aplicações que vão desde dispositivos médicos até engenharia aeroespacial.e cobre para criar várias qualidades adaptadas a fins específicosOs tubos de titânio sem costura estão disponíveis em graus que variam de 1 a 38, dependendo dos requisitos do fornecedor.As barras de liga de titânio produzidas de acordo com as normas ASTM são fornecidas em diferentes condições para atender às diversas necessidades industriais.



Os tubos de titânio combinam as propriedades excepcionais do titânio com a versatilidade das formas metálicas cilíndricas.é favorecido pela sua robustez e leveza de pesoA sua resistência à corrosão estende-se a ambientes adversos como a água do mar e o cloro.Serve a diversas aplicações devido à sua estrutura oca.



Os tubos sem costura de titânio são componentes altamente especializados fabricados a partir de titânio, um metal resistente à corrosão e excepcionalmente forte.assegurar a uniformidade da espessura da parede e uma excelente integridade estruturalEles encontram amplas aplicações em indústrias que exigem materiais de alto desempenho, como aeroespacial, processamento químico, ambientes marinhos e dispositivos médicos.



As principais características e benefícios dos tubos sem costura de titânio incluem:

  1. Resistência à corrosão: O titânio apresenta excelente resistência à corrosão, mesmo em ambientes desafiadores, tornando-o ideal para aplicações onde a exposição a substâncias corrosivas é comum.

  2. Alta relação resistência/peso: os tubos sem costura de titânio oferecem uma resistência impressionante enquanto são notavelmente leves, o que é vantajoso na indústria aeroespacial e em outras aplicações sensíveis ao peso.

  3. Biocompatibilidade: O titânio é biocompativel e não tóxico, tornando-o adequado para implantes médicos e instrumentos cirúrgicos onde a compatibilidade com o corpo humano é crucial.

  4. Resistência ao calor e ao frio: Estes tubos podem suportar temperaturas extremas, tanto altas como baixas, sem comprometer suas propriedades mecânicas, tornando-os versáteis em várias condições de funcionamento.

  5. Fabricação sem costura: os tubos sem costura são produzidos sem costuras de solda, garantindo uma integridade estrutural superior e reduzindo o risco de vazamentos ou falhas em comparação com alternativas soldadas.

  6. Especificações personalizáveis: podem ser adaptadas para atender a requisitos específicos em termos de dimensões, espessura da parede e tolerâncias, garantindo que possam atender às necessidades precisas da aplicação.

Os tubos de titânio sem costura de grau 5 conformes às normas ASTM B338 são muito procurados pelas suas propriedades excepcionais em aplicações exigentes.ASTM B338 especifica tubos de titânio e liga de titânio sem costura e soldados adequados para trocadores de calor e outras aplicações industriais onde a resistência à corrosão, alta resistência e resistência ao calor são críticos.



O titânio de grau 5, também conhecido como Ti-6Al-4V, é uma liga que contém 6% de alumínio e 4% de vanádio.e biocompatibilidadeOs tubos sem costura fabricados de acordo com a norma ASTM B338 garantem qualidade uniforme, precisão dimensional,e propriedades mecânicas consistentes necessárias para aplicações críticas, como componentes aeroespaciais, equipamento de processamento químico e ambientes marinhos.



Estes tubos são fabricados através de processos de precisão para satisfazer requisitos rigorosos para tratamento térmico, acabamento da superfície e propriedades mecânicas,assegurar o seu desempenho fiável em condições extremasQuer sejam utilizados em componentes estruturais ou sistemas de trocadores de calor complexos, os tubos sem costura de grau 5 proporcionam durabilidade e longevidade,satisfazer os padrões rigorosos esperados em aplicações industriais modernas.



Vantagens do titânio grau 5:

Alta resistência: o titânio de grau 5 é conhecido por sua impressionante relação resistência-peso.Isso o torna ideal para aplicações onde a economia de força e peso é crítica, tais como componentes aeroespaciais.

Resistência à corrosão: Como todas as ligas de titânio, o titânio de grau 5 apresenta excelente resistência à corrosão, especialmente em ambientes onde há água salgada, ácidos e outras substâncias corrosivas.Esta propriedade garante longevidade e fiabilidade em condições adversas.

Biocompatibilidade: o titânio de grau 5 é biocompativel, o que significa que não é tóxico e não é rejeitado pelo corpo humano.Incluindo implantes ortopédicos e aplicações dentárias.

Resistência ao calor: o titânio grau 5 mantém suas propriedades mecânicas em temperaturas elevadas, até aproximadamente 400-500 ° C (752-932 ° F).Esta estabilidade térmica torna adequado para aplicações em ambientes de alta temperatura, como as turbinas a gás.

Soldabilidade: o titânio de grau 5 é geralmente fácil de soldar utilizando técnicas adequadas para ligas de titânio.Isso permite a fabricação de estruturas e componentes complexos sem comprometer sua resistência ou resistência à corrosão.

Versatilidade: Devido à sua combinação de resistência, leveza, resistência à corrosão e biocompatibilidade, o titânio de grau 5 encontra aplicações em uma ampla gama de indústrias.Estes incluem a indústria aeroespacial, medicina, marinha, automóvel, equipamento desportivo e manufatura industrial.

Boa fabricabilidade: o titânio de grau 5 pode ser trabalhado e fabricado utilizando técnicas convencionais adequadas para ligas de titânio.Isto permite a produção de peças e componentes complexos para especificações precisas.



Especificação padrão de tubos de liga de titânio grau 5:

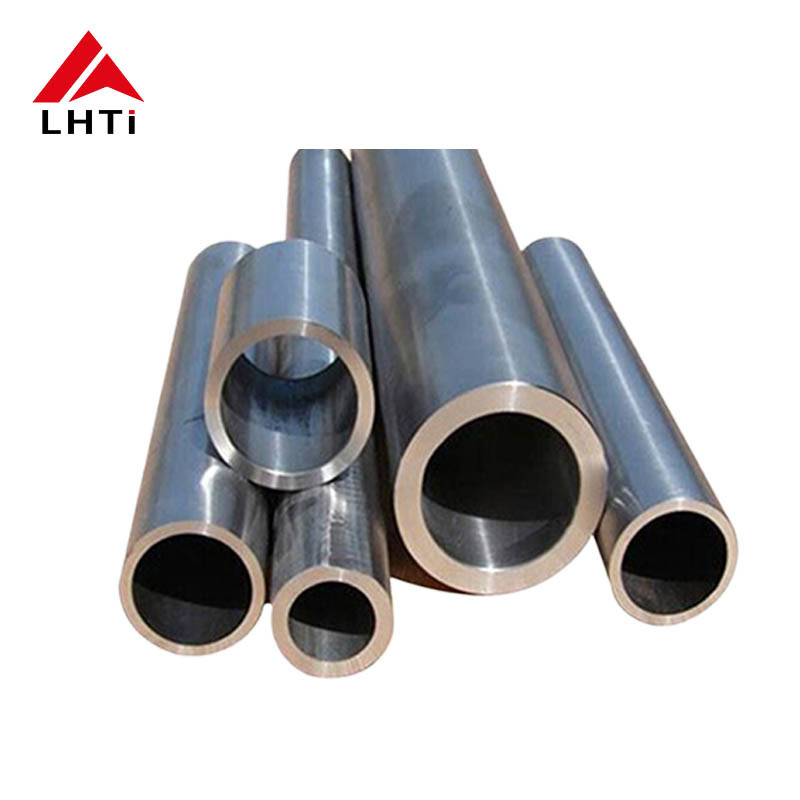

Tubos sem costura de titânio grau 5 ASTM B338 Tubos de titânio para componentes aeroespaciais 0

Padrão ASTM, AISI, GB, JIS, pedidos dos clientes disponíveis
Tamanho Tubos redondos: OD: 16-119 mm ou personalizados
Espessura 0.25mm-3.0mm
Duração 6m ou conforme pedido do cliente
Amostra Amostra gratuita está disponível, mas o frete deve ser pago por você



Tolerância



Diâmetro exterior: ± 0,2 mm

Espessura: ±0,05 mm

Comprimento: ± 0,5 mm

Fim Em extremos simples ou em extremos abertos ou conforme as suas exigências
Marcação Os tubos são marcados do seguinte modo: Padrão, Grau, D.O., Espessura, comprimento, número de calor (ou de acordo com o pedido do cliente).
Tipo de linha de solda ERW (soldas de resistência elétrica)
Finalização

A. Lixação

B. Gloss # 400, Mirror # 600 - # 1000

D. Cereais de madeira

C. Limpado

E. Em relevo, roscado

Formulário ¥U ¥ curvado, oculto, hidráulico, LSAW, caldeira, tubo reto, bobina de tubo, redondo, retangular, quadrado, etc.
Fim Fim liso, fim abobadado, tubo de trituração
Aplicação Decorações, construções, indústria alimentar, etc.
Certificação ISO, SGS
Tamanho do tubo retangular 10 × 30, 10 × 40, 10 × 50, 20 × 10, 23 × 11, 24 × 12, 25 × 13, 28 × 25, 28 × 13, 29 × 14, 30 × 15, 30 × 20, 30 × 22, 34 × 22, 36 × 23, 50 × 25, 60 × 30, 75 × 45, 95 × 45 mm
Espessura Exactamente zero.25, 0.28, 0.32, 0.37, 0.41, 0.51, 0.61, 0.71, 0.91, 1.11, 1.15, 1,41 mm
Serviço de valor acrescentado Desenho e expansão conforme necessário Tamanho e comprimento, polido (eletrônico e comercial) revestido e curvado em picles, usinagem, etc.
Tamanho do tubo redondo 16, 17, 18, 19, 20, 21, 22, 23, 25, 28, 31.835, 36, 38.1Quarenta e oito, cinquenta e cinco.860, 63.576.2, 89, 101, 114 mm
Tamanho do tubo quadrado 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 36, 38, 50 mm
Duração 6m ou conforme pedido do cliente
Teste Espectrógrafo de leitura direta, máquina de ensaio hidrostático, detector de raios-X, detector de falhas trasonicas UI, detector de partículas magnéticas
Equipamento Máquina de prensagem, Máquina de dobragem, Máquina de empurrão, Máquina elétrica de abertura
Diâmetro exterior 6.35-219mm
Método de processo Código desenhado, aquecido com proteção de nitrogénio, ultra-sônico, forma automática, polido
Origem Europa Ocidental / Japão / Índia / EUA / Coreia / América / Europa
Certificados de ensaio Certificado de ensaio do fabricante conforme à EN 10204 / 3.1B, certificado de matérias-primas, relatório de ensaio radiográfico 100%, relatório de inspecção por terceiros





Teste de qualidade do tubo de titânio:



A inspecção e os ensaios dos tubos de titânio são fundamentais para garantir que cumprem normas e especificações de qualidade rigorosas.



- Não.Ensaios ultrasónicos (UT):

  • Finalidade: Utilizado para detectar defeitos internos, tais como rachaduras, vazios ou inclusões.
  • Método: As ondas ultra-sônicas são transmitidas através das paredes dos tubos; as variações nas reflexões das ondas indicam defeitos.



Teste de corrente de redemoinho (ET):

  • Propósito: Detecta falhas, rachaduras e alterações de materiais na superfície e perto da superfície.
  • Método: As correntes elétricas induzidas no tubo interagem com os defeitos, produzindo sinais mensuráveis.



Testes de queima:

  • Objecto: Avalia a capacidade do tubo de resistir à deformação e avalia a qualidade das extremidades do tubo.
  • Método: os tubos são inflamados até um diâmetro especificado; a qualidade da flagelação e as eventuais rachaduras são inspeccionadas.



Ensaios hidrostáticos:

  • Objetivo: Verificar a resistência e a integridade do tubo sob pressão.
  • Método: os tubos são pressurizados com água ou outro líquido até um nível de pressão especificado, verificando se não há vazamentos ou deformações permanentes.



- Não.Teste de aplanamento:

  • Objecto: Avalia a ductilidade e a resistência à deformação.
  • Método: os tubos são achatados até que as paredes dos tubos se toquem, avaliando a capacidade de resistir ao achatamento sem falhas.



Inspecção visual da superfície:

  • Finalidade: Detecta defeitos na superfície, tais como arranhões, buracos, abolhos ou contaminação.
  • Método: Inspeção por pessoal treinado utilizando meios visuais como ampliação, iluminação ou penetrantes de corantes.



Inspecção dimensional:

  • Objetivo: Garantir a conformidade dos tubos com as tolerâncias dimensionais especificadas.
  • Método: Utilizando instrumentos de medição calibrados, verificam-se dimensões como o diâmetro exterior, a espessura da parede, o comprimento e as preparações finais.



Inspecção das propriedades de tração:

  • Propósito: Determina propriedades mecânicas, tais como resistência à tração, resistência ao rendimento e alongamento.
  • Método: São colhidas amostras do tubo para realizar testes de tração de acordo com as normas aplicáveis.



Análise dos elementos químicos:

  • Objetivo: Verificar a composição química da liga de titânio.
  • Método: são utilizadas técnicas como a espectroscopia ou a análise química para medir as concentrações de elementos em função dos requisitos especificados.

Garantia da qualidade e conformidade:

  • A inspeção e os ensaios são realizados em várias fases da fabricação e após a fabricação para garantir a conformidade com as normas da indústria (por exemplo, ASTM, ASME) e as especificações do cliente.
  • A documentação dos resultados dos ensaios e das certificações assegura a qualidade e a rastreabilidade em toda a cadeia de abastecimento.





Ficha de dados de tecnologia do tubo de titânio:

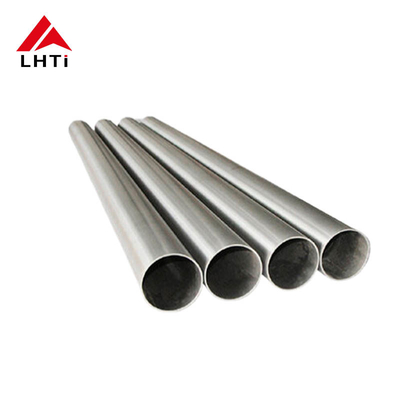

Tubos sem costura de titânio grau 5 ASTM B338 Tubos de titânio para componentes aeroespaciais 1

Faixa de tamanho dos tubos de liga de Ti:

Parede Tamanhos (D.O.)
.010 1/16 ", 1/8 ", 3/16 "
.020 1/16 ", 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 "
.012 1/8"
.016 1/8 ", 3/16 "
.028 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 3/4 ", 1", 1 1/2 ", 2 "
.035 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 "
.049 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 "
.065 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2 ", 2 1/2 ", 3 "
.083 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3"
.095 1/2 ", 5/8 ", 1 ", 1 1/4 ", 1 1/2 ", 2 "
.109 1/2 ", 3/4 ", 1 ", 1 1/4 ", 1 1/2 ", 2 "
.120 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 2", 2 1/4 ", 2 1/2 ", 3 "
.125 3/4 ", 1", 1 1/4 ", 1 1/2 ", 2", 3", 3 1/4 "
.134 1 "
.250 3 cm
.375 3 e meio.







Processo de produção de tubos de titânio:



O processo de produção de tubos de titânio envolve várias etapas-chave para garantir a qualidade, precisão e adequação para várias aplicações.



Seleção de matéria-prima: o titânio começa como uma esponja de titânio, que é produzida através do processo Kroll ou do processo Hunter.A esponja é então derretida em lingotes ou bilhetes da qualidade de titânio desejada (e.g., grau 1, grau 2, grau 5).



Formação de tubos: Existem vários métodos para formar tubos de titânio:

  • Extrusão: Este método envolve forçar o titânio aquecido através de uma matriz para criar uma forma de tubo.
  • Tubos de titânio também podem ser formados por soldagem de folhas ou tiras de titânio planos.



Tratamento térmico: Após a formação, os tubos de titânio são frequentemente submetidos a tratamento térmico para melhorar as propriedades mecânicas, tais como resistência e ductilidade,e para aliviar as tensões introduzidas durante a formação ou solda.



Desenho a frio (opcional): o desenho a frio envolve puxar o tubo de titânio através de uma série de matrizes para reduzir seu diâmetro e obter dimensões precisas.tolerância, e propriedades mecânicas.



Tratamento de superfície: os tubos de titânio podem ser submetidos a tratamentos de superfície tais como polir, decapagem,ou passivação para melhorar a resistência à corrosão ou para obter acabamentos de superfície específicos exigidos pela aplicação.



Controle de qualidade: Durante todo o processo de produção, as medidas de controlo de qualidade são cruciais.Isto inclui métodos de ensaio não destrutivo (NDT), tais como ensaios ultrasónicos ou ensaios de corrente de redemoinho, para detectar defeitos ou garantir a uniformidade da espessura da parede..



Inspeção final e certificação: Antes da embalagem e do envio, os tubos de titânio são inspecionados minuciosamente para garantir que cumprem as normas da indústria (por exemplo, ASTM B338 para tubos sem costura).As certificações são emitidas para verificar a composição do material, propriedades mecânicas e conformidade com as especificações do cliente.



Embalagem e transporte: Por último, os tubos de titânio são cuidadosamente embalados para proteger contra danos durante o transporte.ou embalados individualmente para garantir que chegam em ótimas condições.
