ASME B16.5 Gr5 Gr7 Classe 150 Flancas de titânio Flancas planas deslizantes na flange Face elevada SORF SOFF para aplicações industriais

ASME B16.5 Gr5 Gr7 Classe 150 Flancas de titânio Flancas planas deslizantes na flange Face elevada SORF SOFF para aplicações industriais

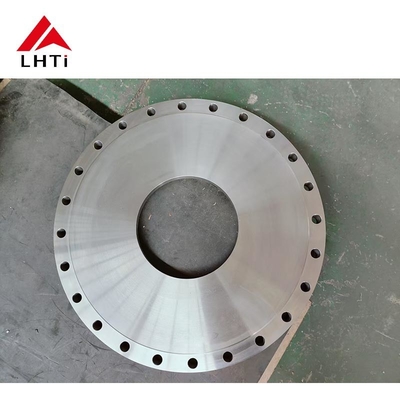

Introdução ao produto: ASME B16.5 Flange de titânio deslizante

A flange de titânio de deslizamento ASME B16.5 é um tipo de flange projetado para fornecer uma ligação segura para tubos em uma variedade de indústrias, particularmente onde a resistência à corrosão, o peso leve,E a força é crítica.Fabricado em conformidade com a norma ASME B16.5, que rege o projecto, o material e as dimensões das flanges utilizadas nos sistemas de tubulação,A flange de deslizamento de titânio é especialmente adequada para sistemas de pressão média e ambientes onde a resistência à corrosão é primordial.A utilização de liga de titânio para estas flanges garante um elevado desempenho e durabilidade, tornando-as uma solução valiosa em indústrias como o processamento químico, marítimo, aeroespacial,e geração de energia.

As flanges de titânio, fabricadas a partir de ligas de titânio, são altamente valorizadas em diversas indústrias pelas suas propriedades excepcionais.alta relação resistência/pesoOs produtos de limpeza e de limpeza são excelentes em ambientes adversos, onde a corrosão química é uma preocupação, tornando-os indispensáveis em indústrias como o petróleo, o processamento químico,e outros que exijam um desempenho robusto dos materiais

Titânio:

• Grau 5 (Ti-6Al-4V): Conhecido por sua alta relação resistência/peso, resistência à corrosão e versatilidade em várias aplicações, incluindo processamento aeroespacial, marítimo e químico.
• Grau 7 (Ti-0,2Pd): oferece excelente resistência à corrosão, particularmente em cloretos e ambientes redutores, tornando-o adequado para processamento químico, dessalinização e aplicações marítimas.

Norma ASME B16.5:

• Esta norma especifica as dimensões, tolerâncias, materiais, marcação e requisitos de ensaio para flanges de tubos e acessórios com flanges.5 Classe 150 indica uma pressão nominal de 150 libras por polegada quadrada, que é uma classificação de pressão comum para flanges utilizadas em aplicações de baixa pressão.

Flanca de deslizamento de titânio (SORF):

• Uma flange de deslizamento é um tipo de flange que desliza sobre a extremidade da tubulação e é então soldada no lugar.É mais fácil de alinhar do que flanges de pescoço de soldagem e fornece um furo suave que minimiza a turbulência e erosão dentro do gasoduto.
• Rosto levantado: A face levantada ajuda a criar uma vedação entre a flange e o tubo de ligação ou a fixação usando juntas, garantindo uma ligação sem vazamento.

Certificados de ASME B16.5 para flange de titânio:

Certificado EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesÉ emitido pelo fabricante e verifica que o material cumpre as normas exigidas.

Certificado de matérias-primas:

Este certificado fornece informações sobre as matérias-primas utilizadas na produção das flanges de titânio, incluindo informações sobre a origem das matérias-primas, a sua composição,e quaisquer resultados aplicáveis dos ensaios de materiaisIsto garante a rastreabilidade e o controlo da qualidade desde a fase inicial de aquisição de materiais.

100% detecção de falhas por ultra-som:

O ensaio por ultra-som (UT) é um método de ensaio não destrutivo utilizado para detectar defeitos internos e de superfície nas flanges de titânio.Uma cobertura UT de 100% significa que todas as flanges são submetidas a testes minuciosos para garantir que não existem defeitos que possam comprometer a sua integridade estrutural ou desempenho.

Ensaio hidrostático:

Este ensaio envolve a pressurização da flange de titânio com água ou outro líquido até um nível de pressão predeterminado.Avalia a capacidade da flange de resistir à pressão sem vazamento ou deformação, assegurando a sua conformidade com as especificações de pressão e com os requisitos de segurança.

Relatório de inspecção de terceiros:

Este relatório é elaborado por uma agência ou autoridade de inspecção independente e fornece uma avaliação imparcial da qualidade das flanges de titânio.que confirme a conformidade com as normas aplicáveis, especificações e requisitos do cliente.

Características essenciais da flange de titânio deslizante ASME B16.5

Especificações para a ASME B16.5 Calss 150 Titânio Slip On Flange

Vantagens da flange de titânio deslizante ASME B16.5

1. Instalação econômica:
   O design de deslizamento reduz a complexidade e o custo de instalação, em comparação com tipos de flange mais complexos, como flange de pescoço de soldagem.e a soldagem é realizada no interior e no exterior da flange para segurá-lo.

2. Durabilidade e longevidade melhoradas:
   A resistência inerente à corrosão do titânio garante que estas flanges ofereçam desempenho a longo prazo em ambientes adversos,levando a menos necessidades de manutenção e maior vida útil do sistema de tubulação.

3. Redução de peso:
   Em comparação com as flanges de aço ou de aço inoxidável, as flanges de titânio são significativamente mais leves,que facilita o manuseio e reduz o peso total do sistema de tubulações, uma consideração importante para aplicações nas indústrias aeroespacial e marítima.

4. Melhoria da segurança:
   Com a resistência do titânio contra rachaduras, furos e corrosão, o uso de flanges de titânio de deslizamento aumenta a segurança geral do sistema,Particularmente em indústrias críticas como o processamento químico e a energia nuclear.

5. Versatilidade:
   As flanges deslizantes de titânio são altamente versáteis e podem ser utilizadas numa ampla gama de indústrias, incluindo:

   • Processamento químico: devido à sua resistência a reações químicas e corrosão, as flanges de titânio são ideais para tubulações que transportam produtos químicos agressivos.
   • Marítimo: o titânio é amplamente utilizado em ambientes marinhos onde a resistência à corrosão da água do mar é essencial.
   • Geração de energia: As flanges de titânio podem suportar altas temperaturas e são usadas em usinas de combustíveis fósseis, usinas nucleares e sistemas de energia geotérmica.
   • Aeronáutica: a relação força/peso do titânio torna-o valioso em sistemas de alto desempenho como aeronaves e naves espaciais.

Aplicações das flanges deslizantes de titânio ASME B16.5

1. Indústrias Químicas e Petroquímicas:
   A flange de titânio de deslizamento é comumente usada em reatores químicos, sistemas de tubulação e recipientes de armazenamento para transporte de líquidos e gases corrosivos.A capacidade das flanges de resistir à exposição a substâncias químicas como o ácido sulfúrico, ácido clorídrico e cloro os tornam ideais para estas aplicações.

2. Sistemas marinhos:
   Em sistemas offshore e marinhos, a corrosão da água do mar é um desafio significativo.e plataformas petrolíferas offshore, onde a resistência à água salgada e a outros elementos corrosivos é crucial.

3. Aeronáutica e Aviação:
   Os sistemas aeroespaciais exigem componentes que possam lidar com condições extremas de pressão e temperatura, mantendo-se leves.e sistemas de escape, onde tanto a redução de peso como a força são importantes.

4. Energia nuclear e energia industrial:
   As usinas de energia usam flanges de titânio para sistemas de tubulação sujeitos a altas temperaturas, pressão e produtos químicos agressivos.A sua durabilidade e desempenho as tornam adequadas para sistemas de arrefecimento, trocadores de calor e outros componentes na geração de energia.

5. Processamento de alimentos e bebidas:
   As flanges de titânio não reativas são utilizadas em sistemas de fabricação de alimentos e bebidas, garantindo que não ocorra contaminação no processamento de produtos sensíveis como laticínios, bebidas,ou medicamentos.
