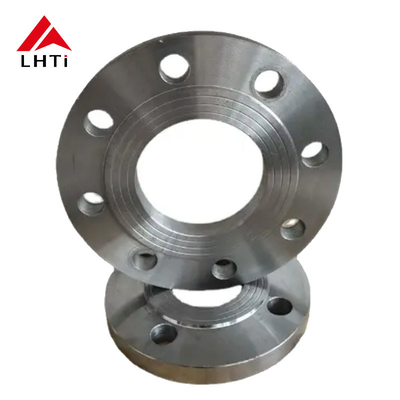

Flange de placa de titânio plana DIN Gr1 Gr2 Gr5 PLRF Flange de tubo Flange de placa para sistemas de tubulação

Flange de placa de titânio plana DIN Gr1 Gr2 Gr5 PLRF Flange de tubo Flange de placa para sistemas de tubulação

1. Flange de chapa de titânio plano padrão DIN:

Normas DIN: As flanges cumprem as normas do Instituto Alemão de Normalização (DIN), que descrevem dimensões específicas, materiais,e procedimentos de ensaio para assegurar a coerência e a fiabilidadeAs normas DIN mais comuns para flanges incluem DIN 2573, DIN 2576, DIN 2631, entre outros.

Flange plana: Uma flange plana normalmente tem uma face ou superfície plana para fixar na flange de acoplamento, criando uma conexão forte e apertada.

2Especificações do grau:

Grau 1 (Gr1):

• Material: Titânio comercialmente puro (99,5% de pureza), com excelente resistência à corrosão e boa ductilidade.É adequado para aplicações com tensões baixas a moderadas e onde a resistência à corrosão é uma prioridade.
• Aplicações: Comumente utilizado em ambientes altamente corrosivos, como processamento químico, ambientes marinhos e algumas aplicações médicas.

Grau 2 (Gr2):

• Material: Também uma liga de titânio comercialmente pura (99,2% de pureza), oferecendo um bom equilíbrio de resistência, ductilidade e resistência à corrosão.
• Aplicações: Usado em uma ampla gama de aplicações, incluindo indústrias aeroespaciais, marítimas e químicas, onde são necessárias resistência moderada e alta resistência à corrosão.

Grau 5 (Gr5):

• Material: liga Ti-6Al-4V, que contém 6% de alumínio e 4% de vanádio.
• Aplicações: As flanges de titânio Gr5 são usadas em ambientes de alto estresse, como aeronáutica, implantes médicos e sistemas de tubulação industrial.A sua elevada relação resistência/peso torna-o ideal para estas aplicações.

Flanca do PLRF:

• PLRF (Plate Raised Face): refere-se a um tipo de flange onde a superfície de vedação é levantada acima do círculo do parafuso para criar uma vedação mais apertada.prevenção de fugas concentrando a pressão de vedação no ponto em que a flange se liga à junta.

Utilização em sistemas de tubulação:

• Função do sistema de tubulação: Estas flanges de placa de titânio (Gr1, Gr2, Gr5) são tipicamente usadas para unir secções de tubos.ou outro componenteA flange e a junta funcionam juntas para assegurar uma vedação à prova de vazamento.
• Resistência à corrosão: o titânio é altamente resistente à corrosão, especialmente em ambientes agressivos, como sistemas químicos ou marinhos, tornando essas flanges ideais para tais aplicações.
• Relação força/peso: A natureza leve do titânio torna-o vantajoso em sistemas onde a redução do peso é importante, como na indústria aeroespacial ou em máquinas de alto desempenho.

3. Especificações das flanges DIN:

As flanges DIN são flanges que cumprem as normas do Instituto Alemão de Normalização (Deutsches Institut für Normung, abreviado DIN).e procedimentos de ensaio de flangesAs flanges DIN são amplamente utilizadas em indústrias como química, energia, construção naval,e aeroespacial devido à sua alta qualidade e design preciso.

As flanges DIN existem em vários tipos, cada um adequado para diferentes aplicações.Estas flanges têm um pescoço longo que distribui a tensão de forma mais eficaz; a norma DIN 2576 define as flanges cegas, utilizadas para fechar as extremidades dos tubos ou válvulas; a norma DIN 2631 especifica as flanges de face plana (FF),com um diâmetro superior a 50 mm,A norma DIN 2632 define flanges de face elevada (RF), com uma área elevada que ajuda a criar uma vedação mais apertada com a junta; a norma DIN 2633 abrange flanges de ligação de tipo anel (RTJ),normalmente utilizados em sistemas de alta pressão que requerem uma vedação de metal a metal.

As principais especificações das flanges DIN incluem: diâmetro nominal (DN), que se refere ao tamanho nominal da flanges e normalmente corresponde ao diâmetro interno do tubo, por exemplo,DN50 indica uma flange para um tubo com um diâmetro interno de 50 mm; pressão nominal, que se refere à pressão máxima que uma brincadeira pode suportar, determinada pelo material e tamanho da brincadeira; diâmetro do círculo do parafuso (BCD),o diâmetro do círculo através do centro dos furos do parafuso- número de furos de parafusos, que varia tipicamente entre 4 e 12, consoante o tamanho da flange; - tamanho do buraco de parafusos, o diâmetro dos buracos de parafusos, que deve corresponder aos parafusos utilizados para a instalação;espessura da flange, que depende da pressão nominal e do tamanho; tipo de face, que refere-se à superfície da flange que entra em contacto com a junta, disponível em face plana (FF), face elevada (RF) ou articulação tipo anel (RTJ),Dependendo do tipo de flange, e do diâmetro exterior, o diâmetro máximo da flange.

As flanges DIN são feitas de vários materiais, normalmente incluindo aço carbono, aço inoxidável, aço ligado, titânio e ligas de níquel.A escolha do material depende dos requisitos específicos da aplicaçãoPor exemplo, a DIN 17100 aplica-se às flanges de aço carbono, a DIN 17440 aplica-se às flanges de aço inoxidável e a DIN 50304 aplica-se às flanges de aço ligado.

As flanges DIN são categorizadas pelo seu PN (pressão nominal), que indica a pressão máxima que uma flanges pode suportar.PN 10 (pressão máxima de 10 bar), PN 16 (pressão máxima de 16 bar), PN 25 (pressão máxima de 25 bar), PN 40 (pressão máxima de 40 bar), e classificações mais elevadas como PN 63 e PN 100, adequadas para sistemas de alta pressão.

As faces de flange também vêm em diferentes tipos, como face plana (FF), face elevada (RF) e articulação de tipo anel (RTJ), que são usadas em conjunto com juntas para garantir a vedação.A escolha do tipo de face da flange é crucial dependendo da aplicação.

Além disso, a concepção das flanges DIN tem igualmente em conta os requisitos para a correspondência de parafusos e juntas.fabricados tipicamente de aço de alta resistência ou aço inoxidável para assegurar a vedação e fixação; as juntas são utilizadas para assegurar a vedação flange-flange, e os materiais comuns de juntas incluem borracha, grafite, PTFE (politetrafluoroetileno) e materiais metálicos,Dependendo das condições de trabalho e das características do meio.

Por último, as flanges DIN têm tipicamente informações importantes marcadas nas suas superfícies, tais como o logotipo do fabricante, a qualidade do material, a classificação de pressão, as dimensões, o diâmetro nominal (DN),e número padrão DIN para garantir a qualidade e a rastreabilidadeAlém disso, as flanges DIN passam por testes de qualidade rigorosos durante a fabricação, incluindo testes de pressão, testes de materiais e inspeções dimensionais,para garantir que cumprem os requisitos esperados.

Atendendo às normas DIN, os fabricantes podem garantir a qualidade constante das flanges em todo o mundo,assegurar que as flanges de diferentes fabricantes se encaixem perfeitamente e satisfaçam as necessidades de vários sistemas de tubulação industrial.

4Especificações para a flange de chapa de titânio DIN2501 PN40

5- Benefícios das flanges de Titânio:

Alta relação resistência/peso: o titânio é leve e resistente, tornando-o útil para reduzir o peso total dos sistemas de tubulação, mantendo a resistência.

Resistência à corrosão superior: O titânio é especialmente eficaz em ambientes agressivos e de alta temperatura, como os encontrados em aplicações químicas, marítimas e aeroespaciais.

Durabilidade e longevidade: As flanges de titânio têm uma longa vida útil devido à sua capacidade de resistir à corrosão, escalonamento e desgaste, resultando em manutenção e substituição menos frequentes.

Resistência a altas temperaturas: o titânio pode funcionar em uma ampla gama de temperaturas, incluindo condições criogénicas e de alta temperatura,que o tornam adequado para uma variedade de aplicações industriais.

Soldas sem costura e fortes: O design do pescoço da soldadura garante que a conexão entre a flange e o tubo seja forte e forneça uma transição suave para evitar a concentração de tensão.
