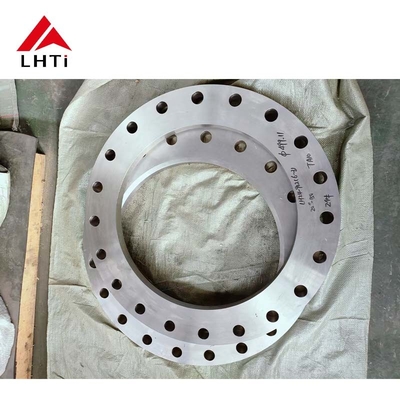

EN1092-01 Flancas de chapa europeia Norma europeia EN1092-01 Gr1 Gr5 Gr7 Flanca de chapa de titânio PN 5 PN 10 para sistemas de tubulação

EN1092-01 Flancas de chapa de níquel Norma europeia EN1092-01Gr1 Gr5 Gr7 Flanca de chapa de titânio PN 5 PN 10 para sistemas de tubulação

1Introdução do produto:

Com o desenvolvimento contínuo da industrialização, os sistemas de gasodutos tornaram-se o componente central de muitas infra-estruturas da sociedade moderna, especialmente em campos como o petróleo, o gás natural, o petróleo, o gás natural, o petróleo e o gás natural.Indústrias químicas, e da engenharia naval, onde a segurança e a estabilidade das ligações de tubulação são cruciais.e outros equipamentosA norma EN1092-01, como norma internacional de flanges amplamente aplicada, fornece orientações essenciais para o projeto, fabrico e aplicação de flanges.

As ligas de titânio, devido à sua excelente resistência à corrosão, resistência a altas temperaturas e alta resistência, têm sido amplamente utilizadas em sistemas de tubulação de alta demanda.Especialmente em indústrias como o processamento químicoA aplicação de flanges de liga de titânio tem recebido uma atenção crescente.Este trabalho irá explorar a concepção e aplicação de flanges de chapas de liga de titânio sob a norma EN1092-01, com especial ênfase na aplicabilidade e vantagens das flanges de pressão PN 5 e PN 10 em sistemas de tubulação reais.

2. Visão geral da norma EN1092-01:

Introdução à norma EN1092-01:

A norma EN1092-01 é uma norma publicada pela Organização Europeia de Normalização relativa às flanges, que aborda principalmente o desenho, as dimensões, os materiais, os valores de pressão,e métodos de ligação de flangesEsta norma desempenha um papel vital nos sistemas de tubulação e serve de base para a concepção e fabricação de engenharia global.métodos de ligação, e os valores de pressão exigidos.

As flanges são classificadas na norma EN1092-01, incluindo, entre outros, as flanges de chapa, as flanges de soldadura por extrusão, as flanges cegas, etc.As flanges de placa (também conhecidas como flanges soltas ou flanges de deslizamento) são um tipo comum usado para conectar dois tubos ou um tubo a outro equipamento.

As dimensões e os desenhos dos furos das flanges são igualmente aspectos importantes da norma EN1092-01.para flanges sob diferentes pressões nominaisEspecificamente, a norma abrange pressões nominais de PN 2,5 a PN 100, sendo PN 5 e PN 10 entre as pressões nominais comuns utilizadas para sistemas de tubulação de pressão média.

Classificação da norma EN1092-01:

A norma EN1092-01 classifica as flanges em vários tipos, incluindo flanges de chapa, flanges de soldadura de fundo, flanges cegas e outros.As dimensões e outras especificações destas flanges são determinadas com base em factores como a classe de pressãoPor exemplo, as dimensões das flanges e os valores de pressão para PN 5 e PN 10 são concebidos para aplicações de pressão média.

Relação entre as flanges da norma EN1092-01 e as de liga de titânio:

Para além de especificar as dimensões e os requisitos de desempenho das flanges, a norma EN1092-01 inclui também a selecção de materiais.Considerando a pressãoAs ligas de titânio, com as suas propriedades físicas e químicas únicas,são cada vez mais utilizados em flanges, uma vez que atendem às exigências de alta resistência à corrosão em várias indústriasAs flanges de chapas de liga de titânio conformes com a norma EN1092-01 estão a tornar-se o material de escolha em muitas indústrias.

3Propriedades dos materiais das ligas de titânio

Visão geral das ligas de titânio:

As ligas de titânio são ligas baseadas em titânio, com pequenas quantidades de outros metais, como alumínio, vanádio, molibdênio, ferro e outros.As ligas de titânio são conhecidas pela sua elevada relação resistência/peso, excelente resistência à corrosão, resistência a altas temperaturas, resistência à fadiga e baixa densidade, tornando-os amplamente utilizados na indústria aeroespacial, naval, química e muito mais.

Tipo de liga de titânio:

Existem vários tipos de ligas de titânio, incluindo: titânio puro (Gr1, Gr2, etc.), ligas de titânio α-β (Gr5, etc.) e ligas de titânio β (Gr23, etc.).Diferentes ligas de titânio têm propriedades físicas e mecânicas distintas, tornando-os adequados para várias aplicações.

Liga de titânio Gr1: liga de titânio pura, conhecida por sua excelente resistência à corrosão e boa maquinabilidade, tipicamente usada em aplicações de baixa resistência e baixa temperatura.

Liga de titânio Gr5 (Ti-6Al-4V): Uma das ligas de titânio mais usadas, contendo 6% de alumínio e 4% de vanádio.e resistência à corrosão e é amplamente utilizado nas indústrias aeroespacial e química.

Liga de titânio Gr7: contém uma pequena quantidade de molibdênio e oferece maior resistência à corrosão, muitas vezes usada em equipamentos de processamento químico e engenharia naval.

Comparação de ligas de titânio

Vantagens das flanges de liga de titânio

As flanges de liga de titânio oferecem as seguintes vantagens notáveis:

Resistência à corrosão: as ligas de titânio são altamente resistentes à corrosão da maioria dos ácidos, álcalis, sais e outros meios químicos, tornando-as ideais para as indústrias química e marítima.

Alta resistência e baixa densidade: as ligas de titânio possuem uma alta relação resistência/peso, permitindo-lhes suportar pressões operacionais significativas, mantendo um peso relativamente baixo.

Excelente resistência a altas temperaturas: As flanges de liga de titânio podem funcionar a altas temperaturas, tornando-as adequadas para sistemas de tubulação em ambientes de alta temperatura.

4. Projeto e Fabricação de flanges de chapas de liga de titânio de acordo com a norma EN1092-01

Requisitos de concepção aplicáveis às flanges de liga de titânio

Na norma EN1092-01, a concepção das flanges deve ter em conta as condições de trabalho, a pressão nominal, o método de ligação e os materiais seleccionados.Quando se projetam flanges de chapas de liga de titânio, deve ser dada especial atenção aos seguintes aspectos:

Dimensões da flange: diâmetro externo, espessura, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.

Superfície da brincadeira: Para melhorar a resistência à corrosão, as brincadeiras de liga de titânio são frequentemente submetidas a tratamentos de superfície, como anodização, o que ajuda a aumentar sua durabilidade.

3.2 Processo de fabrico de flanges de liga de titânio

A fabricação de flanges de liga de titânio envolve várias etapas, incluindo seleção de material, moldagem, soldagem e tratamentos de superfície.A usinagem de liga de titânio é mais complexa em comparação com outros materiais, exigindo equipamentos e técnicas especializados para garantir produtos finais de elevada qualidade.

• Formação: As flanges de liga de titânio são tipicamente fabricadas usando métodos de forja, fundição ou usinagem.
• Soldadura: A soldadura de ligas de titânio requer técnicas especiais, uma vez que o titânio reage facilmente com oxigênio, o que pode afetar a qualidade da soldadura, formando óxidos.
• Tratamento de superfície: para melhorar a resistência à corrosão das flanges de liga de titânio, são comumente aplicados tratamentos de superfície como anodização ou revestimento.

Controle de qualidade e ensaio de flanges

O controlo de qualidade rigoroso é essencial na produção de flanges de liga de titânio.

• Inspecção das dimensões: assegurar que o diâmetro externo, a espessura, o tamanho do furo, etc., da brincadeira cumprem as especificações da norma EN1092-01.
• Teste de propriedades mecânicas: Teste da resistência, dureza e ductilidade das flanges para garantir que elas atendam às condições operacionais exigidas.
• Teste de resistência à corrosão: Teste da resistência da flange à corrosão para garantir que ela funcione bem em ambientes químicos específicos.
