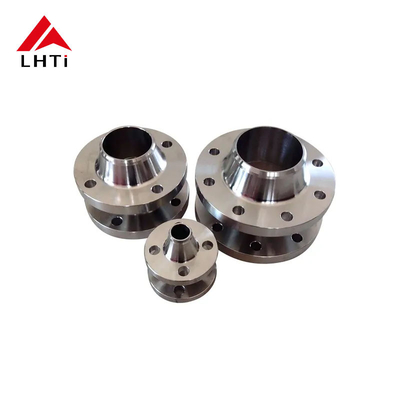

Ti Gr2 Gr5 Titânio ASME B16.5 Flancas de pescoço de solda WNRF classe 150 Cara elevada para tubulações

ASME B16.5 Classe 150 Gr1, Gr2 Flancas de pescoço de solda WNRF para sistemas de tubulação

Nos sistemas de tubulação modernos, a qualidade e o desempenho das flanges e acessórios de flanges desempenham um papel vital na garantia da integridade e da longevidade de todo o sistema.Um dos padrões mais utilizados para estes componentes éASME B16.5Esta norma é essencial para os engenheiros, fabricantes e planejadores de projectos compreenderem e implementarem,uma vez que assegura a compatibilidade e a segurança numa variedade de aplicações industriaisNeste artigo, aprofundaremosFlancas de titânio de grau 1 e de grau 2, com foco emFlancas de pescoço de soldagem de face elevada (RFWN)com umClasse 150Pressão nominal.

1.Visão geral da norma ASME B16.5

A norma ASME B16.5 descreve os requisitos de projeto, dimensões, materiais e ensaios para flanges de tubos e acessórios com flanges.1/2" a 24"A definição de classe 150 é uma das classificações mais comuns para aplicações de baixa pressão.

2.Especificações do material: Titânio de grau 1 e de grau 2

Os dois materiais especificados nesta norma para sistemas de tubulação de alto desempenho são:Grau 1eGrau 2ligas de titânio. O titânio é favorecido pela sua excepcional relação resistência/peso, resistência à corrosão e tolerância a altas temperaturas,tornando-o ideal para ambientes exigentes como as indústrias marinha e química.

Titânio de grau 1 (titânio comercialmente puro)

• Resistência à corrosão: Excelente, especialmente em ambientes neutros ou ligeiramente corrosivos.
• Soldabilidade: Facilmente solúvel com técnicas normais.
• Força: inferior ao grau 2, mas ainda oferece um excelente desempenho na maioria das aplicações.

Titânio de grau 2

• Resistência à corrosão: Resistência superior à corrosão, especialmente na água do mar e em ambientes ácidos.
• Força: Mais resistente que o grau 1, proporcionando um melhor desempenho em aplicações de tensão intensiva.
• Aplicações: Ideal para processamento químico, dessalinização e outros ambientes agressivos.

3.Flancas de pescoço de soldagem de face elevada (WNRF)

OFlancas de pescoço de soldagem de face elevada (RFWN)São amplamente utilizados em sistemas de tubulação devido ao seu excelente desempenho de vedação e alta resistência.cara erguidacria uma superfície de vedação ideal quando combinada com uma junta.Isto é particularmente importante em aplicações em que a flange deve suportar altas pressões ou em que uma fuga pode resultar em falha do sistema.

• Características principais das flanges RFWN:
  • Rosto erguido: Uma pequena área elevada acima do corpo da flange que permite uma melhor vedação com juntas.
  • Cadeia de solda: Um pescoço longo que passa gradualmente da flange para o tubo, proporcionando uma ligação robusta e aumentando a resistência geral da articulação.

Classificação de pressão da classe 150

As flanges da classe 150 são concebidas para aplicações de baixa pressão, com uma pressão nominal máxima de150 psiSão comumente utilizadas em sistemas onde a pressão é relativamente baixa e o foco é na fiabilidade e na prevenção de fugas.

4.Dimensões das flanges de pescoço de soldagem de face levantada da classe 150 (RFWN)

A seguir está uma tabela que descreve as dimensões paraClasse 150 Flancas de pescoço de soldagem com face levantadaconforme especificado na norma ASME B16.5:

5.Processo de fabrico de flanges de titânio

As flanges de titânio, especialmente as ligas Gr1 e Gr2, passam por várias etapas críticas de fabricação para garantir sua qualidade e confiabilidade.

• Seleção de material: Escolha do grau de titânio adequado (Gr1 ou Gr2) com base na aplicação.
• Formação: As bilhetas de titânio são aquecidas e formadas em formas de flange utilizando técnicas de forja ou fundição.
• Fabricação de máquinas: O mecanizado de precisão é feito para garantir dimensões precisas, incluindo a face levantada e os furos do parafuso.
• Tratamento térmico: Tanto as ligas de titânio de grau 1 como de grau 2 são submetidas a tratamentos térmicos para melhorar as suas propriedades mecânicas.
• Revestimento de superfície: As flanges são polidas para garantir um acabamento suave, especialmente na face elevada, para melhorar o desempenho de vedação.
• Inspecção e ensaios: Cada flange é submetido a um rigoroso controlo de qualidade, incluindo inspecção visual, verificações dimensionais e testes não destrutivos para garantir que não existam defeitos internos.

6.Aplicações de flanges de titânio de grau 1 e de grau 2

As flanges de titânio são utilizadas numa grande variedade de indústrias, incluindo:

• Indústria marítima: Para aplicações em que a resistência à corrosão na água do mar é crítica.
• Processamento químico: Para oleodutos que transportam produtos químicos e ácidos agressivos.
• Aeronáutica: Em ambientes onde são necessárias altas relações de força/peso.
• Centrais Elétricas: Para aplicações de alta temperatura e alta pressão.

Conclusão:

Flancas de tubos de titânio ASME B16.5 Gr1 e Gr2, especificamenteFlancas de pescoço de soldagem de face elevada (RFWN)com umClassificação de pressão da classe 150, oferecem uma solução ideal para sistemas de tubulação de baixa pressão, onde a fiabilidade, a resistência à corrosão e a resistência são essenciais.e processos de fabrico garantem que estas flanges forneçam uma, ligação de alto desempenho em ambientes desafiadores.

Ao aderir às normas ASME B16.5,Os engenheiros e fabricantes podem garantir que os seus sistemas cumprem os critérios de desempenho exigidos, mantendo a segurança e a durabilidade em uma variedade de aplicações industriais.
