Barra de Titânio Gr9 Ti-3Al-2.5V ASTM B265 Propriedades

Barra de Titânio Gr9 Ti-3Al-2.5V Propriedades ASTM B265

A Classe 9 é a liga de titânio especificada quando a Classe 2 não é forte o suficiente e a Classe 5 traz mais dureza do que a peça necessita. Sua composição, Ti-3Al-2.5V ou UNS R56320, confere aproximadamente 80% mais resistência à tração do que o titânio comercialmente puro, mantendo a ductilidade, soldabilidade e comportamento de corrosão que tornam o titânio útil em primeiro lugar. Essas barras são fornecidas de acordo com a ASTM B265 em diâmetros de 3 mm a 200 mm, recozidas ou trabalhadas a frio, com resultados de testes mecânicos reportados em relação ao número do lote.

Onde Gr9 se Encaixa Entre Gr2 e Gr5

A Classe 2 recozida atinge cerca de 345 MPa de tração e 275 MPa de escoamento, a Classe 9 recozida atinge 620 MPa e 483 MPa, e a Classe 5 recozida começa em 895 MPa e 828 MPa. A Classe 9, portanto, preenche a grande lacuna no meio. Ela também mantém o alongamento em torno de 15 a 20 por cento, de modo que pode ser dobrada, trefilada e roscada sem o risco de rachaduras que acompanha a Classe 5 fortemente trabalhada a frio. A densidade é de 4,48 g/cm³ e o ponto de fusão é de cerca de 1668 graus C, próximo o suficiente das outras classes para que as mesmas práticas de usinagem e soldagem se apliquem.

Propriedades Mecânicas por Condição

A mesma barra pode ser encomendada em três níveis de resistência bastante diferentes, e o pedido de compra deve indicar qual deles. Os números abaixo são os mínimos normalmente reportados em um certificado de laminação para estoque de barra; eles não substituem os valores do certificado que acompanha o lote.

Limites de Química que Determinam os Números

Dois lotes de Classe 9 com o mesmo alumínio e vanádio podem diferir em 100 MPa se o oxigênio não for mantido na extremidade inferior da faixa, pois o oxigênio é um fortalecedor intersticial no titânio alfa. É por isso que a tabela de química importa tanto quanto a tabela de tração quando uma peça é crítica em termos de resistência.

Como Ler o Certificado de Laminação

O teste de tração é realizado de acordo com a ASTM E8 em uma amostra cortada da barra, geralmente no meio do raio em vez do centro, pois as fibras externas carregam as propriedades que o cliente usinará. O escoamento é reportado com um desvio de 0,2 por cento, o alongamento é medido em um comprimento de calibre de quatro diâmetros, e a redução de área é reportada separadamente. A dureza é útil para uma verificação rápida do material recebido, mas não pode substituir o teste de tração; uma leitura de dureza pode parecer correta em uma barra que falha no alongamento. O certificado deve indicar o número do lote, a condição, o padrão de teste e os valores medidos reais, não apenas os mínimos da especificação.

Formas e Tolerâncias da Barra

Barra trefilada a frio de 3 mm a 25 mm é fornecida com tolerância h9 ou h11 com acabamento brilhante, adequado para tornos automáticos suíços. Barra descascada e retificada de 20 mm a 100 mm remove a camada superficial e mantém a retilinidade em cerca de 2 mm por metro. Barra laminada a quente de 100 mm a 200 mm é fornecida com sobremedida para usinagem. Onde o desenho exige uma superfície polida, as barras são polidas após a retificação para que o acabamento não seja marcado pelo retificador. As pontas são serradas em esquadro e chanfradas, e cada feixe é etiquetado com a classe, número do lote, tamanho e condição.

Trabalho a Frio, Dobra e Recozimento

A Classe 9 endurece rapidamente com o trabalho, de modo que uma dobra que é fácil na Classe 2 pode precisar de um raio maior ou um recozimento intermediário. Como regra, permita um raio de dobra de três vezes o diâmetro da barra para estoque recozido e recozido a 700 a 750 graus C em vácuo ou atmosfera inerte se a peça precisar de mais de cerca de 20 por cento de redução a frio. A decapagem após o recozimento remove a camada rica em oxigênio que se forma na superfície; essa camada é dura e quebradiça e rachará se for laminada ou dobrada.

Pedido e Embalagem

Cotação por diâmetro, comprimento, condição, superfície e padrão, por exemplo, 20 mm Gr9 ASTM B265 recozido, trefilado a frio h9, polido, 3000 mm. As barras são embaladas em caixas de compensado com separadores de madeira para que a superfície polida não esfregue durante o transporte, e a caixa carrega um bolso para documentos com o certificado de laminação e a lista de embalagem.

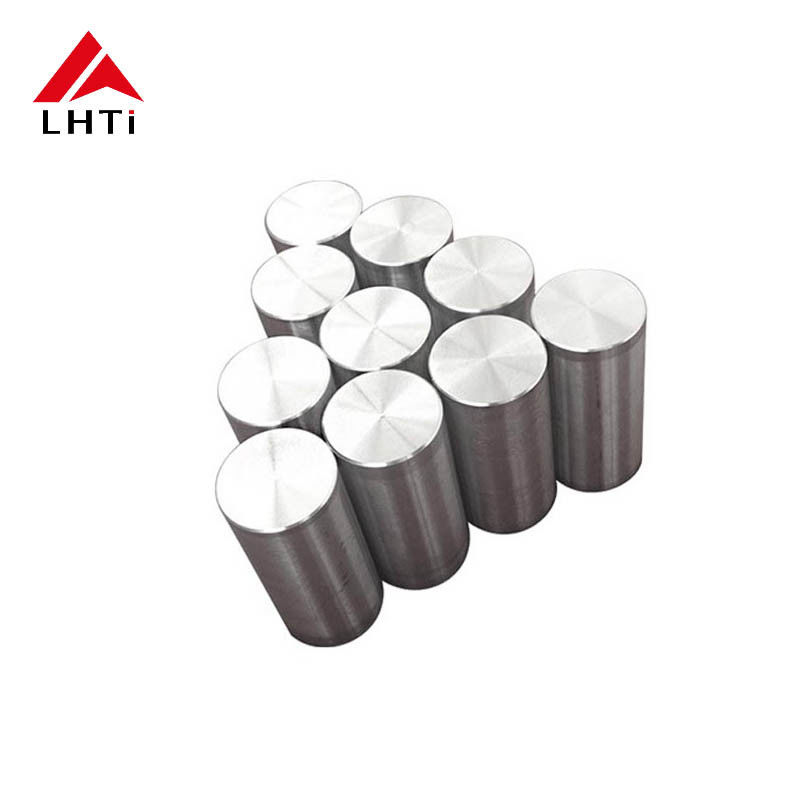

Imagens do Produto
