Detalhes do produto
Lugar de origem: Baoji, China
Marca: LIHUA
Certificação: ISO9001, TUV etc.
Número do modelo: LH-WN
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 partes
Preço: US dollar $25/pc--US dollar $85/pc
Detalhes da embalagem: Envolvido pela espuma contida na caixa da madeira compensada para a exportação
Tempo de entrega: 3-15 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 50000 PCes pelo mês
Nome do produto: |
Flange do titânio WN |
Padrão: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
tamanho: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressão: |
150#-2500# |
Superfície: |
lustrado |
Técnica: |
Forjado e o CNC fez à máquina |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |
Nome do produto: |
Flange do titânio WN |
Padrão: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
tamanho: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressão: |
150#-2500# |
Superfície: |
lustrado |
Técnica: |
Forjado e o CNC fez à máquina |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |

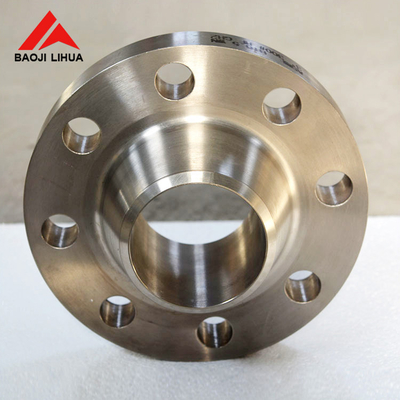

A flange lisa 6" do pescoço da solda da cara do titânio de alta pressão de WN RF para a indústria química lustrou de superfície
Flange do pescoço da solda do titânio
As flanges do pescoço da solda do titânio são apropriadas para os encanamentos com grandes flutuações na pressão ou a temperatura ou os encanamentos com alta temperatura, alta pressão e baixa temperatura, e são usadas igualmente para os encanamentos que transportam meios caros, inflamáveis e explosivos. A flange do pescoço da solda do titânio não é fácil ser deformado, selado bem, e amplamente utilizado.
Material: Gr1, Gr2, Gr5, Gr7, Gr12
Padrão: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Tamanho: 1/2 " ~ 30" N.B., NPS 1/2 - NPS 24 (DN 10 - 2000).
Pressão Clase: PN0.25~32Mpa/(RUÍDO) PN6, PN10, PN16, PN25 embora PN250/150LB, 250LB, 300LB, 400 libras, 500LB, 600 libras, 900LB, 1500LB, 2500LB.
Superfície de selagem: RF, FF, TG, RJ etc.
Técnica: Froged e o CNC fizeram à máquina
| Classe 150 da flange do pescoço da solda do titânio | ||||||||||
| Nom. Tamanho da tubulação | Diâmetro da flange. | Flangeie densamente | Diâmetro do cubo. Na base | Diâmetro levantado da cara. | Diâmetro do cubo no ponto da solda | No. dos furos | Diâmetro dos parafusos | Diâmetro. Do círculo de parafuso | Diâmetro do furo. | Comprimento através do cubo |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |

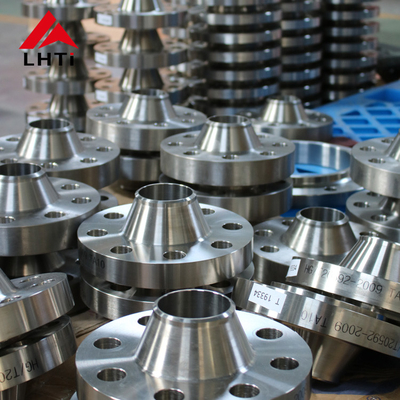

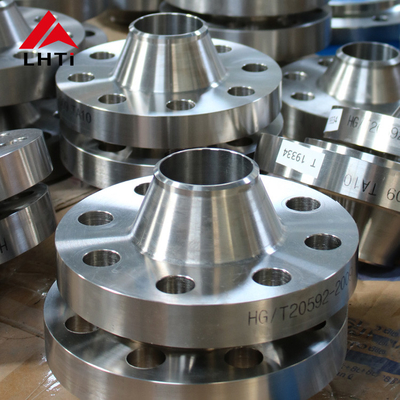

Imagens detalhadas
Aplicações
Processo de produção
Nossa fábrica
Conservado em estoque
Todos os testes
Testes visuais (VT)
Testes ultrassônicos (UT)
Testes radiográficos (RT)
Testes de partícula magnética (TA)
Os testes penetrantes/tintura penetram (a pinta)
Teste de Eddy Current (E)
Emissão acústica (AE)
Inspeção da qualidade
Empacotamento
