Detalhes do produto
Lugar de origem: Baoji, China
Marca: LIHUA
Certificação: ISO9001, TUV etc.
Número do modelo: LH-WN
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 partes
Preço: US dollar $25/pc--US dollar $85/pc
Detalhes da embalagem: Envolvido pela espuma contida na caixa da madeira compensada para a exportação
Tempo de entrega: 3-15 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 50000 PCes pelo mês
Nome do produto: |
Flange do pescoço da solda do titânio |
Padrão: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
tamanho: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressão: |
150#-2500# |
Superfície: |
lustrado |
Técnica: |
Forjado e o CNC fez à máquina |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |
Nome do produto: |
Flange do pescoço da solda do titânio |
Padrão: |
ASME B16.5 |
Material: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Superfície de selagem: |
RF, FF, TG, RJ etc. |
tamanho: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressão: |
150#-2500# |
Superfície: |
lustrado |
Técnica: |
Forjado e o CNC fez à máquina |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |
Flanges do titânio de WN
A flange do titânio é uma peça feita do titânio ou da liga pura do titânio, que conectam a tubulação à tubulação, e à extremidade da tubulação.
Nome do produto: Flanges do titânio de WN
Padrão: ANSI/ASME B16.5
Material: Gr1 Gr2 Gr5 Gr7 Gr12
Preço unitário: $25usd/pc-$85usd/pc
Superfície de selagem: RF, FF, TG, RJ etc.
Tamanho: NPS 1/2 - NPS 24 (DN 10 - 2000)
Pressão: 150#-2500#
Superfície: Lustrado
Técnica: Forjado e o CNC fez à máquina
Inspeção: UT% PT%
Certificado: ISO9001, TUV etc.
Diferenças entre a flange do titânio do pescoço da solda e o deslizamento na flange do titânio
1. Formulários de solda diferentes: O formulário de solda da tubulação da flange do titânio do pescoço e da flange soldadas lisas do titânio é soldadura da faixa, quando o formulário de solda da flange e da tubulação soldadas extremidade do pescoço for solda das circunferências;
2. Materiais diferentes: o material da flange de solda lisa necked é feito da placa ordinária do titânio com uma espessura que cumpra as exigências, quando o material da flange necked da soldadura de extremidade for feito à máquina na maior parte dos forjamentos do titânio;
3. a pressão nominal é diferente: a pressão nominal da flange de solda lisa necked é: 0,6---4.0MPa, e a pressão nominal da flange necked da soldadura de extremidade são: 1--25MPa;
4. Um outro ponto é que a emenda de solda entre a flange extremidade-soldada necked e a tubulação da conexão pertence para datilografar a emenda de B, e a emenda de solda entre a flange liso-soldada necked e a tubulação da conexão pertence para datilografar a emenda de C. E os testes não-destrutivos após a solda são diferentes;
5. A flange de solda lisa necked e a flange necked da soldadura de extremidade não podem ser substituídas na vontade. De uma perspectiva de fabricação, a flange de solda lisa necked (está ASSIM a abreviatura do deslizamento ligada) tem-no um grande diâmetro interno, assim que significa que o peso é claro e o custo é baixo. As flanges da soldadura de extremidade do pescoço (WN é a abreviatura do pescoço de solda) com um diâmetro nominal maior de 250mm precisam de ser testadas, e ASSIM as flanges não precisam de ser testadas, assim que o custo é baixo.
A conexão da flange do titânio do wn:
Há uns furos na flange do titânio, e os parafusos fazem as duas flanges conectadas firmemente. As flanges são seladas com gaxetas. Os encaixes de tubulação flangeados referem os encaixes de tubulação com flanges.
Pode ser feito moldando, ou pode ser formado pela conexão ou pela soldadura de parafuso. A conexão da flange consiste em um par de flanges, de uma gaxeta, de diversos parafusos e de porcas. A gaxeta é colocada entre as superfícies de selagem das duas flanges. Após ter apertado a porca, a pressão específica na superfície da gaxeta alcança algum valor e deforma e enche acima o unevenness da superfície de selagem de modo que a conexão seja apertada e escape-prova.

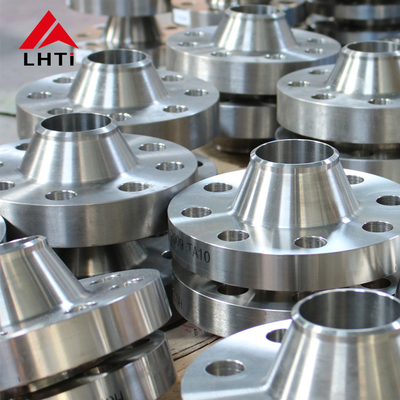

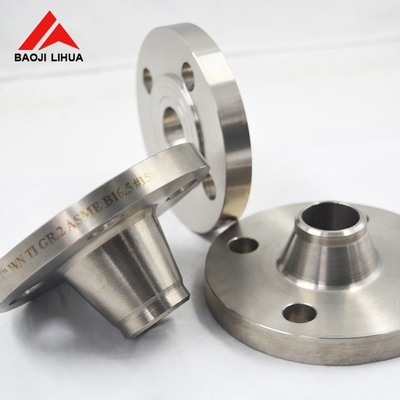

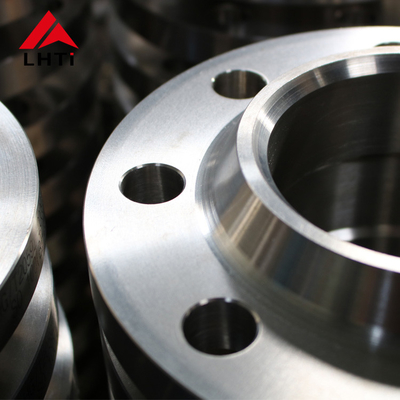

Imagens dos detalhes
Aplicações
Processo de produção
Nossa fábrica
Conservado em estoque
Inspeção da qualidade
Empacotamento
