Detalhes do produto
Lugar de origem: Baoji, China
Marca: LIHUA
Certificação: ISO9001, TUV etc.
Número do modelo: LH-WN
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5 partes
Preço: US dollar $25/pc--US dollar $85/pc
Detalhes da embalagem: Envolvido pela espuma contida na caixa da madeira compensada para a exportação
Tempo de entrega: 3-15 dias do trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 5000 PCS pelo mês
Nome do produto: |
Finais de titânio |
Padrão: |
ASME B16.9 |
Materiais: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Tipo: |
Padrão curto, padrão longo |
Tamanho: |
NPS1/2′′-48′′ (DN15-1200) |
Espessura de parede: |
Sch10s Sch80s ou superior a Sch160s |
Superfície: |
Decantação, polir, sabotar |
Técnica: |
sem emenda/soldado |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |
Nome do produto: |
Finais de titânio |
Padrão: |
ASME B16.9 |
Materiais: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Aplicação: |
Indústria química |
Tipo: |
Padrão curto, padrão longo |
Tamanho: |
NPS1/2′′-48′′ (DN15-1200) |
Espessura de parede: |
Sch10s Sch80s ou superior a Sch160s |
Superfície: |
Decantação, polir, sabotar |
Técnica: |
sem emenda/soldado |
Inspeção: |
Testes ultrassônicos & relatório de teste material EN10204.3.1 |

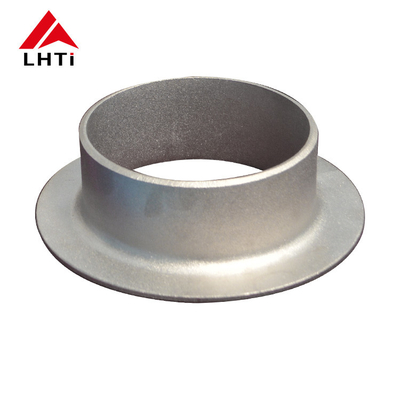

GR2 Titânio Stub Preço final ASME B16.9
1A nossa Companhia
Como fabricante líder de produtos de titânio há mais de 16 anos, exportamos flange de titânio para muitos países, incluindo Itália, Rússia, Turquia e Chile, etc.A qualidade dos nossos produtos é amplamente reconhecidaEntão, você deve ter confiança em nossa empresa.
2Informações sobre o produto da flange de pescoço de solda de titânio
Materiais:Grade 1, Grade 2, Grade 5, Grade 7, Grade 12
Padrão:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Tamanho:1/2 "~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Técnica: sem costura / soldada /Fabricação a partir de matérias têxteis
Vantagens:
Informações sobre o produto das extremidades de tubos de titânio de grau 2
Grau:GR1 GR2 GR5 GR7 GR9 GR12
Padrão:ASME B16.9
Tipo:Padrão curto, padrão longo
Techique:A partir de uma solução de alumínio
Tamanho:NPS1/2′′-48′′ (DN15-1200)
Espessura da parede:Sch10s Sch80s ou superior a Sch160s
Superfície:Decantação, polir, sabotar
Vantagens das extremidades de tubos de titânio de grau 2
Baixa densidade
Alta resistência
Excelente resistência à corrosão
Boa condutividade térmica
Fabricação de precisão
Leve em peso
Excelente relação força/peso
Resistência à alta temperatura
Resistência à baixa temperatura
Longa vida útil

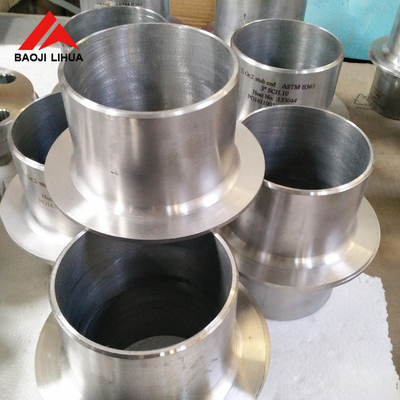

Imagens detalhadas de extremos de tubos de titânio Gr2
Aplicação de terminações de tubos de titânio de grau 2
Tubulações de alta pressão na indústria do petróleo e do gás
Equipamento de processamento de celulose e papel
Engenharia naval e construção naval
Serviços de abastecimento de água e água do mar
Processos químicos envolvendo meios oxidantes e ácidos oxidantes
Características de construção, normas e benefícios das extremidades de tubos de titânio GR2
As terminações de ligação de titânio de grau 2 são ligações soldadas com botões fabricadas a partir de titânio comercialmente puro de grau 2 (UNS R50400).conforme mostrado na figura 1É geralmente usado com flanges ou juntas lapeadas para formar um conjunto de parafusos. O diâmetro exterior e a espessura da parede da seção reta do tubo devem ser os mesmos que o tubo.A espessura do torno P não deve ser inferior à espessura nominal da parede do tubo tO diâmetro da volta G corresponde à face de usinagem padrão da flange de RF. Entre as secções de tubulação sobrepostas e retas devem ser fornecidos filés para evitar concentrações de tensão.O raio do filete R corresponde ao raio determinado para a flange ou a junta do tornozelo.
Especificação para a classe 300
| Tamanho do cabo | ||||||||||
| Não, não, não. Tamanho |
Flange Dia. | Flange Thick. | Hub Dia, na Base. | Cara Dia levantada. | Hub Dia, em Weld Point. | - Não, não. de Furações |
Dia. De Parafusos |
Dia de Círculo de parafusos |
Aborrecido Dia. |
Duração Através do Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

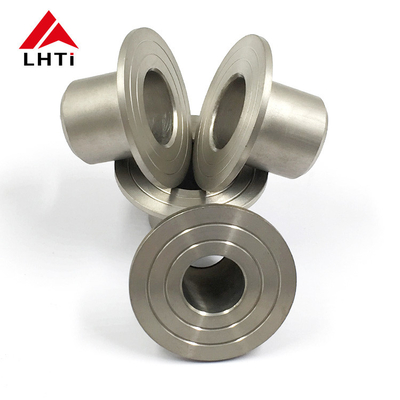

4. Imagens detalhadas deFinais de titânio
(2) Ensaio deFinais de titânio
5Produtos relacionados de flange de pescoço de solda de titânio
6Todos os testes de flange de colagem de titânio
Ensaios visuais (VT)
Ensaios ultrasónicos (UT)
Ensaios radiográficos (RT)
Ensaios de partículas magnéticas (MT)
Ensaios de penetração/penetração de corantes (PT)
Teste de corrente de redemoinho (ET)
Emissão acústica (AE)
7. Requisitos de tração deFinais de titânio
| Grau | Resistência à tração ((min) | Força de rendimento ((min) | Duração (%) | ||
| KSI | M Pa | KSI | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
