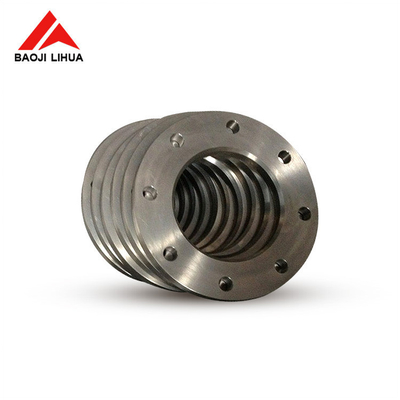

Flange de placa de titânio DIN 2502 Gr1 Gr2 Gr5 PN16 para sistemas de tubulação

Durante a instalação,Flancas de chapas de titânioestão alinhados com a porta do tubo ou do equipamento e fixados com parafusos pré-instalados através de furos perfurados na flange.Uma junta de superfície completa é utilizada para cobrir toda a superfície da flange para garantir uma vedação e evitar fugas durante a operação do sistema.

2. Graus de flange de chapa de titânio DIN 2502

Titânio de grau 2:

• Composição: Titânio de grau 2, também conhecido como titânio comercialmente puro (CP Ti), é composto por 99,2% de titânio, com os 0,8% restantes compostos principalmente de ferro e oxigênio.
• Propriedades:
  • Força: Tem boa resistência, comparável a alguns aços de baixa liga.
  • Resistência à corrosão: o titânio de grau 2 apresenta excelente resistência à corrosão, especialmente em ambientes onde estão presentes cloretos.
  • Fabricabilidade: É facilmente soldável e moldável, tornando-o adequado para vários processos de fabricação.
• Aplicações:
  • Equipamento de processamento químico
  • Aplicações marítimas e offshore
  • Implantes médicos e instrumentos cirúrgicos
  • Componentes aeroespaciais em que a redução de peso e a resistência à corrosão são fundamentais

Classe de titânio 5 (Ti-6Al-4V):

• Composição: O titânio de grau 5 é uma liga composta por 90% de titânio, 6% de alumínio e 4% de vanádio.
• Propriedades:
  • Força: o titânio de grau 5 é significativamente mais forte do que o titânio de grau 2, tornando-o ideal para aplicações de alta resistência.
  • Resistência à corrosão: oferece boa resistência à corrosão, embora não seja tão alta quanto o grau 2 em alguns ambientes.
  • Resistência ao calor: O grau 5 mantém uma excelente resistência a temperaturas elevadas.
  • Leve: Como todas as ligas de titânio, o grau 5 é leve em comparação com muitos outros metais.
• Aplicações:
  • Componentes aeroespaciais (componentes estruturais de aeronaves, partes de motores)
  • Automóveis de corrida (componentes do motor, sistemas de escape)
  • Implantes biomédicos (implantes ortopédicos, implantes dentários)
  • Componentes marítimos
  • Equipamento desportivo (quadros de bicicletas, tacos de golfe)

Considerações de selecção:

• Ambiente de corrosão: o grau 2 é preferido para aplicações que exijam uma resistência à corrosão superior, especialmente em ambientes clorados.O grau 5 é adequado quando for necessária uma maior resistência e uma resistência moderada à corrosão.
• Requisitos de resistência: A classe 5 oferece resistência superior à classe 2, tornando-a adequada para aplicações de carga onde o peso e a resistência são fatores críticos.
• Custo: o titânio de grau 5 é geralmente mais caro do que o titânio de grau 2 devido aos seus elementos de liga e às suas propriedades melhoradas.

Tanto o titânio de grau 2 como o titânio de grau 5 têm suas vantagens distintas e são escolhidos com base em requisitos específicos de aplicação de resistência, resistência à corrosão e outras propriedades mecânicas.

3.Especificações da flange de chapa de titânio DIN2502 PN16

4. Padrões de flange de chapa de titânio

AFNOR NF E29-200-1: Norma francesa para flanges, incluindo flanges de titânio.

A norma ASME ANSI B16.5: Norma da Sociedade Americana de Engenheiros Mecânicos (ASME) para flanges de tubos e acessórios de flanges.

AWWA C207: Norma da American Water Works Association (AWWA) para flanges de tubos de aço para serviços de obras de abastecimento de água, incluindo flanges de titânio utilizadas em aplicações de tratamento de água.

BS1560, BS 4504, BS 10: Normas britânicas para flanges e parafusos de tubos, incluindo materiais de titânio.

ISO7005-1: Norma da Organização Internacional de Normalização (ISO) para flanges metálicas, incluindo flanges de titânio.

MSS SP 44: Manufacturer's Standardization Society (MSS) da norma da indústria de válvulas e acessórios para flanges de tubulações de aço. Inclui flanges de titânio.

AS2129: Norma australiana para flanges, incluindo flanges de titânio.

CSA Z245.12: Norma canadense para flanges de tubos de aço, incluindo materiais de titânio.

DIN2573, DIN2576, DIN2501, DIN2502: normas alemãs (DIN) para flanges, que abrangem vários tipos e dimensões de flanges de titânio.

EN 1092-1, EN 1759-1: Normas europeias (EN) para flanges, incluindo flanges de titânio.

JIS B2220: Normas Industriais Japonesas (JIS) para flanges de tubos de aço, incluindo flanges de titânio.

UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: normas italianas (UNI) para flanges de tubos, incluindo materiais de titânio.

5Aplicações da flange de chapa de titânio DIN 2502

• Construção de oleodutos:Utilizado para unir secções de tubulações, garantindo ligações seguras e sem fugas durante o transporte de fluidos.
• Refinarias e instalações petroquímicas:Instalado em unidades de processamento para conectar recipientes, reatores e trocadores de calor, onde a resistência a produtos químicos corrosivos é essencial.
• Plataformas offshore:Empregado em plataformas de perfuração offshore e plataformas de produção para suportar ambientes marinhos e condições climáticas adversas.
• Instalações de processamento de gás:Utilizado em compressores, bombas e válvulas para manter a integridade operacional e segurança.
