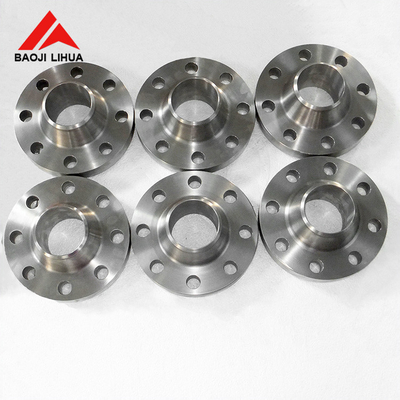

WNRF Flange de pescoço de solda de titânio DIN 2633 grau 5 grau 7 PN 16 Flange WN RF em sistemas de tubulação

Flancas de pescoço soldadassão escolhidos para aplicações precisamente porque se destacam em condições severas e críticas:

As flanges de pescoço de solda fornecem uma ligação forte e reforçada entre tubos ou acessórios, capazes de suportar altas pressões internas sem fugas.O design do pescoço de solda reduz a concentração de tensão na articulação, que é crucial em condições de alta pressão.

Em indústrias como petróleo e gás, processamento químico e geração de energia, onde a temperatura e a pressão podem flutuar amplamente, as flanges de pescoço de soldagem oferecem estabilidade e confiabilidade.Mantêm um selo seguro numa ampla gama de condições operacionais..As flanges de pescoço de solda são muitas vezes feitas de materiais como aço inoxidável ou titânio, que podem suportar temperaturas elevadas sem perder suas propriedades mecânicas.Isto torna-os adequados para aplicações que envolvem fluidos quentes ou gases.

A construção robusta das flanges de pescoço de solda garante que elas possam manipular fluidos perigosos e corrosivos com segurança.essencial para as indústrias que lidam com substâncias voláteis.Algumas aplicações, como em processos criogénicos ou ambientes árticos, exigem componentes que permaneçam fiáveis a temperaturas extremamente baixas.quando fabricados a partir de materiais adequados e com considerações de projeto adequadas, podem manter a sua integridade mesmo em condições abaixo de zero.

2. Grau 5 e Grau 7 da DIN 2633 Flange de pescoço de solda de titânio

O titânio de grau 5 e de grau 7 são duas ligas de titânio populares, cada uma com características e aplicações específicas:

Classe de titânio 5 (Ti-6Al-4V):

Composição: O titânio de grau 5 é uma liga alfa-beta constituída por 90% de titânio, 6% de alumínio e 4% de vanádio.Esta composição proporciona um equilíbrio de propriedades que a tornam a liga de titânio mais utilizada.

Força: oferece excelente relação força/peso, tornando-o adequado para aplicações aeroespaciais, marítimas e industriais onde a resistência leve é crítica.

Resistência à corrosão: o titânio grau 5 tem boa resistência à corrosão, embora não tão alta quanto o titânio puro (grado 1).

Resistência à temperatura: mantém suas propriedades em temperaturas elevadas, tornando-o adequado para aplicações em turbinas a gás, sistemas de escape e outros ambientes de alta temperatura.

Aplicações: Componentes aeroespaciais (fuselagens, motores a jato), equipamentos navais, implantes médicos, componentes automotivos, equipamentos esportivos e máquinas industriais.

Titânio de grau 7 (Ti-0,15Pd):

Composição: O titânio de grau 7 é uma liga de titânio com adição de 0,15% de paládio, aumentando a sua resistência à corrosão.

Resistência à corrosão: o titânio grau 7 é altamente resistente à corrosão em ambientes de redução e oxidação leve, incluindo cloretos.

Soldabilidade: oferece boa soldabilidade, tornando-o adequado para aplicações que exigem fabricação e montagem.

Resistência: o titânio de grau 7 tem uma resistência menor em comparação com o titânio de grau 5, mas ainda é adequado para muitas aplicações.

Aplicações: Processamento químico, dessalinização, ambientes marinhos e outras aplicações onde é necessária uma resistência superior à corrosão.Também é utilizado em implantes médicos onde a biocompatibilidade e a resistência à corrosão são críticas.

3.Especificações para a flange de pescoço de solda de titânio DIN2633 PN16

4. Vantagens das flanges de colagem de Titânio

• Durabilidade excepcional:O titânio é conhecido pela sua superior resistência à corrosão em comparação com a maioria dos outros metais.e indústrias offshore.
• Resistência à corrosão por furos e fissuras:Especialmente crítico em aplicações que envolvam água do mar ou produtos químicos corrosivos, onde outros materiais podem falhar.
• Alta relação força/peso:As flanges de titânio são mais leves do que as fabricadas em aço inoxidável ou aço carbono, o que constitui uma vantagem significativa nas indústrias aeroespacial e automotiva, onde a redução do peso é crucial.
• Mantém a integridade sob pressão:A resistência inerente do titânio permite que estas flanges resistam a altos estresses e pressões sem comprometer a sua integridade estrutural.
• Estabilidade em temperaturas extremas:Ao contrário de muitos outros metais, o titânio mantém a sua resistência e não se torna frágil a baixas temperaturas ou perde a resistência a altas temperaturas,que o tornam adequado para uma ampla gama de condições de funcionamento.
• Duração de vida útil:Devido à sua robustez e resistência à corrosão, as flanges de titânio podem durar significativamente mais do que outras flanges, reduzindo a necessidade de substituições frequentes.
• Menores custos do ciclo de vida:Embora o custo inicial seja maior, a longevidade e a redução dos requisitos de manutenção podem tornar as flanges de titânio mais rentáveis ao longo do tempo.
• Desempenho de solda fiável:As flanges do pescoço de solda de titânio são projetadas para solda direta ao sistema de tubulação, fornecendo uma conexão forte e perfeita que aumenta a resistência geral e a resistência a vazamento do sistema.
• Redução do risco de fugas:O design do pescoço da solda cria uma ligação forte com o tubo, o que é crucial em aplicações de alta pressão para evitar vazamentos e garantir a segurança.
• Resista a ambientes difíceis:Além da corrosão, o titânio também é resistente a danos de uma variedade de fatores ambientais, incluindo radiação UV, contaminação biológica e exposição química.
• Ampla gama de aplicações:Essas flanges são usadas em indústrias tão diversas quanto processamento químico, aeroespacial, militar, marítimo, petroquímico e geração de energia devido às suas propriedades superiores.

5Aplicações da flange de pescoço de solda de titânio DIN 2633

A aplicação de flanges de titânio no setor da aviação é crucial por várias razões:

Redução de peso: As ligas de titânio utilizadas nas flanges oferecem excelentes relações de resistência/peso, tornando-as altamente desejáveis na indústria aeroespacial.Os engenheiros muitas vezes buscam reduzir o peso do avião, mantendo a resistência para melhorar a eficiência de combustível e o desempenho do vooAs flanges de titânio contribuem significativamente para atingir este objectivo, reduzindo o peso geral da estrutura.

Resistência à corrosão:As flanges de titânio apresentam uma excelente resistência à corrosão, particularmente contra os íons cloreto predominantes nos ambientes marinhos.Os aviões e helicópteros que operam nestas condições exigem componentes com resistência robusta à corrosão, onde as flanges de titânio desempenham um papel vital.

Desempenho a altas temperaturas:As flanges de titânio mantêm resistência e estabilidade a altas temperaturas, tornando-as adequadas para aplicações como componentes de motores, turbinas a gás,e motores a jato que exigem materiais resistentes ao calorSão resistentes ao fluxo de ar de alta temperatura e às emissões de calor, mantendo a integridade estrutural e a funcionalidade.

Requisitos de elevada resistência:A elevada resistência das flanges de titânio permite-lhes suportar cargas dinâmicas e tensões mecânicas típicas da aviação, garantindo a segurança de voo e a fiabilidade estrutural.Eles são comumente usados em conexões críticas, como trem de pouso, conjuntos de asas, componentes estruturais e sistemas de controlo de voo.

Resistência ao desgaste e à fadiga:As ligas de titânio oferecem excelente resistência à fadiga e ao desgaste, críticas para aplicações aeroespaciais sujeitas a uso frequente e operações de alta intensidade.As flanges de titânio mantêm um desempenho estável durante períodos prolongados, reduzindo o risco de danos e falhas devido à fadiga e ao desgaste.
