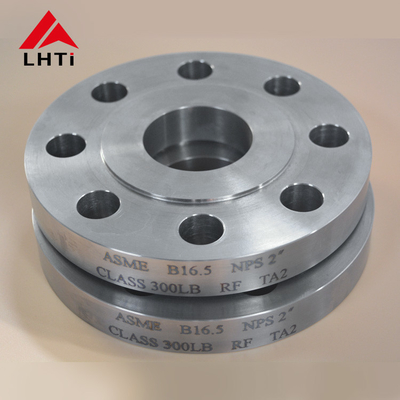

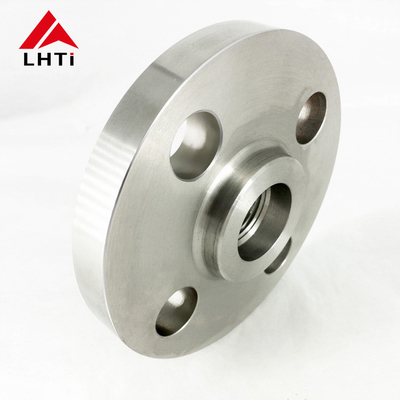

Flange de tubulação de titânio de deslizamento Ti Gr2 Gr5 ASME B16.5 SO Flange classe 150 SORF Face elevada para indústria química

2. Graus da ASME B16.5 Titânio Slip On Flange

Titânio de grau 2 (Ti-CP):

Composição: Titânio comercialmente puro com 99,2% de titânio, 0,25% de ferro, 0,3% de oxigénio e traços de outros elementos.

Propriedades:

Resistência: Relativamente baixa em comparação com as ligas; superior a muitos aços, mas inferior às ligas de titânio.

Resistência à corrosão: Excelente na maioria dos ambientes, especialmente contra cloretos.

Soldabilidade: boa soldabilidade e fabricabilidade.

Aplicações: Processamento químico, ambientes marinhos, implantes médicos (não suportantes) e arquitetura.

Classe de titânio 5 (Ti-6Al-4V):

Composição: liga de titânio contendo 90% de titânio, 6% de alumínio e 4% de vanádio.

Propriedades:

Resistência: Excelente relação resistência/peso, superior ao titânio de grau 2.

Resistência à corrosão: Boa resistência à corrosão, não tão alta quanto a classe 2, mas adequada para muitos ambientes.

Resistência à temperatura: mantém a resistência a temperaturas elevadas, tornando-o adequado para aplicações aeroespaciais e de alto desempenho.

Aplicações: Componentes aeroespaciais (fuselagens, motores a jato), equipamentos navais, implantes médicos, componentes automotivos e equipamentos esportivos.

3.Especificações para a ASME B16.5 Titânio Slip On Flange

Tamanho:1/2" (15 NB) a 48" (1200 NB)

Padrões:ANSI B16.5, ANSI B16.47 Série A e B, MSS SP44, ASA, API-605, AWWA, Desenhos personalizados

Pressão nominal:Classe 150, Classe 300, Classe 400, Classe 600, Classe 900, Classe 1500, Classe 2500 PN6, PN10, PN16, PN25, PN40, PN64 etc.

Flancas de aço carbono para deslizamento (SO):ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flanca Cego de Óculos, Anel de Espaçador/Flanca de Espada), Aço RST37.2- C22.8

Flanges de aço inoxidável de deslizamento (SO):A norma ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L

Flancas de aço ligado para deslizamento (SO):ASTM A182 F1, F5, F9, F11, F22, F91

Flancas de liga especial de deslizamento (SO):Duplex, Super Duplex, ligas de níquel

Tipo de superfície da flange:Cara plana (FF), cara elevada (RF), articulação tipo anel (RTJ)

Revestimento/tratamento de superfície:Pintura anti-ferrugem, tinta preta a óleo, amarelo transparente, zincada, galvanizada a frio e a quente

Serviços de valor acrescentado:Machining CNC, flanges personalizadas

ASME/ANSI B16.5 150lb Deslizamento na flange/Normas, dimensões e peso:

4Por que escolhemos flanges de titânio

Redução de peso:As ligas de titânio utilizadas em flanges oferecem excelentes proporções de resistência/peso, tornando-as altamente desejáveis na indústria aeroespacial.Os engenheiros muitas vezes buscam reduzir o peso do avião, mantendo a resistência para melhorar a eficiência de combustível e o desempenho do vooAs flanges de titânio contribuem significativamente para atingir este objectivo, reduzindo o peso geral da estrutura.

Resistência à corrosão: As flanges de titânio apresentam uma excelente resistência à corrosão, em especial contra os íons cloreto predominantes nos ambientes marinhos.Os aviões e helicópteros que operam nestas condições exigem componentes com resistência robusta à corrosão, onde as flanges de titânio desempenham um papel vital.

Desempenho a altas temperaturas:As flanges de titânio mantêm resistência e estabilidade a altas temperaturas, tornando-as adequadas para aplicações como componentes de motores, turbinas a gás,e motores a jato que exigem materiais resistentes ao calorSão resistentes ao fluxo de ar de alta temperatura e às emissões de calor, mantendo a integridade estrutural e a funcionalidade.

Requisitos de elevada resistência:A elevada resistência das flanges de titânio permite-lhes suportar cargas dinâmicas e tensões mecânicas típicas da aviação, garantindo a segurança de voo e a fiabilidade estrutural.Eles são comumente usados em conexões críticas, como trem de pouso, conjuntos de asas, componentes estruturais e sistemas de controlo de voo.

Resistência ao desgaste e à fadiga:As ligas de titânio oferecem excelente resistência à fadiga e ao desgaste, críticas para aplicações aeroespaciais sujeitas a uso frequente e operações de alta intensidade.As flanges de titânio mantêm um desempenho estável durante períodos prolongados, reduzindo o risco de danos e falhas devido à fadiga e ao desgaste.

5- Pacotes de titânio.

Prevenção da ferrugem

• VCI (inibidor de corrosão volátil) Embalagem: flanges de titânioO material liberta um vapor químico que forma uma camada protetora nas superfícies metálicas.
• Revestimento de graxa ou óleo:Pode ser aplicada uma camada leve de graxa ou óleo para proteger as superfícies das flanges, especialmente quando transportadas por longas distâncias ou armazenadas por longos períodos.

Proteção Física

• Fabricação a partir de fibras sintéticas:Cada flange é tipicamente embrulhado em borracha ou cercado por espuma para amortecimento contra impacto durante o transporte.
• Separadores de cartão:Quando várias flanges são embaladas em uma caixa, separadores de papelão são usados para evitar que elas se toquem e potencialmente se arranhem ou danifiquem.

Embalagem exterior robusta

• Caixas de madeira ou caixas de madeira compensada:são frequentemente enviados em caixas de madeira ou caixas de compensado, que proporcionam uma proteção robusta contra danos mecânicos e são empilháveis, facilitando um manuseio mais fácil e seguro.
• Paletização:Para grandes encomendas, as flanges podem ser paletizadas.

Impermeabilização

• Folhas de plástico:As caixas ou caixas externas são muitas vezes cobertas com uma espessa folha de plástico para proteger contra a umidade, especialmente em ambientes úmidos ou úmidos.

Rótulos e documentação

• Marcação clara:Cada pacote é claramente rotulado com instruções de manuseio, números de peças e detalhes do destino para garantir um manuseio adequado e facilitar o rastreamento.
•
• Documentação de garantia da qualidade:Os certificados de qualidade, os relatórios de ensaio de materiais e os certificados de conformidade são frequentemente incluídos na embalagem ou fornecidos separadamente para garantir a rastreabilidade e a conformidade com as normas do setor.

6Aplicações da ANSI B16.5 Titânio Slip On Flange

• Construção de oleodutos:Utilizado para unir secções de tubulações, garantindo ligações seguras e sem fugas durante o transporte de fluidos.
• Refinarias e instalações petroquímicas:Instalado em unidades de processamento para conectar recipientes, reatores e trocadores de calor, onde a resistência a produtos químicos corrosivos é essencial.
• Plataformas offshore:Empregado em plataformas de perfuração offshore e plataformas de produção para suportar ambientes marinhos e condições climáticas adversas.
• Instalações de processamento de gás:Utilizado em compressores, bombas e válvulas para manter a integridade operacional e segurança.
