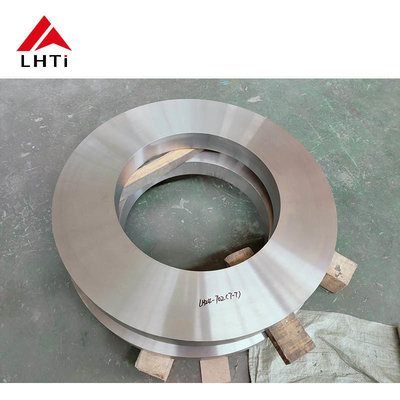

Flancas de titânio Ti Gr5 Gr7 ASME B16.5 Classe 150 Flancas planas deslizantes sobre flange SORF para aplicações industriais

Flancas de titânio Ti Gr5 Gr7 ASME B16.5 Classe 150 Flancas planas deslizantes sobre flange SORF para aplicações industriais

Introdução ao produto: ASME B16.5 Flange de titânio deslizante

A flange de titânio de deslizamento ASME B16.5 é um tipo de flange projetado para fornecer uma ligação segura para tubos em uma variedade de indústrias, particularmente onde a resistência à corrosão, o peso leve,E a força é crítica.Fabricado em conformidade com a norma ASME B16.5, que rege o projecto, o material e as dimensões das flanges utilizadas nos sistemas de tubulação,A flange de deslizamento de titânio é especialmente adequada para sistemas de pressão média e ambientes onde a resistência à corrosão é primordial.A utilização de liga de titânio para estas flanges garante um elevado desempenho e durabilidade, tornando-as uma solução valiosa em indústrias como o processamento químico, marítimo, aeroespacial,e geração de energia.

As flanges de titânio, fabricadas a partir de ligas de titânio, são altamente valorizadas em diversas indústrias pelas suas propriedades excepcionais.alta relação resistência/pesoOs produtos de limpeza e de limpeza são excelentes em ambientes adversos, onde a corrosão química é uma preocupação, tornando-os indispensáveis em indústrias como o petróleo, o processamento químico,e outros que exijam um desempenho robusto dos materiais

Titânio:

• Grau 5 (Ti-6Al-4V): Conhecido por sua alta relação resistência/peso, resistência à corrosão e versatilidade em várias aplicações, incluindo processamento aeroespacial, marítimo e químico.
• Grau 7 (Ti-0,2Pd): oferece excelente resistência à corrosão, particularmente em cloretos e ambientes redutores, tornando-o adequado para processamento químico, dessalinização e aplicações marítimas.

Norma ASME B16.5:

• Esta norma especifica as dimensões, tolerâncias, materiais, marcação e requisitos de ensaio para flanges de tubos e acessórios com flanges.5 Classe 150 indica uma pressão nominal de 150 libras por polegada quadrada, que é uma classificação de pressão comum para flanges utilizadas em aplicações de baixa pressão.

Flanca de deslizamento de titânio (SORF):

• Uma flange de deslizamento é um tipo de flange que desliza sobre a extremidade da tubulação e é então soldada no lugar.É mais fácil de alinhar do que flanges de pescoço de soldagem e fornece um furo suave que minimiza a turbulência e erosão dentro do gasoduto.
• Rosto levantado: A face levantada ajuda a criar uma vedação entre a flange e o tubo de ligação ou a fixação usando juntas, garantindo uma ligação sem vazamento.

Classe de titânio 5 (Ti-6Al-4V):

Composição: O titânio de grau 5 é uma liga alfa-beta constituída por 90% de titânio, 6% de alumínio e 4% de vanádio.Esta composição proporciona um equilíbrio de propriedades que a tornam a liga de titânio mais utilizada.

Força: oferece excelente relação força/peso, tornando-o adequado para aplicações aeroespaciais, marítimas e industriais onde a resistência leve é crítica.

Resistência à corrosão: o titânio grau 5 tem boa resistência à corrosão, embora não tão alta quanto o titânio puro (grado 1).

Resistência à temperatura: mantém suas propriedades em temperaturas elevadas, tornando-o adequado para aplicações em turbinas a gás, sistemas de escape e outros ambientes de alta temperatura.

Aplicações: Componentes aeroespaciais (fuselagens, motores a jato), equipamentos navais, implantes médicos, componentes automotivos, equipamentos esportivos e máquinas industriais.

Titânio de grau 7 (Ti-0,15Pd):

Composição: O titânio de grau 7 é uma liga de titânio com adição de 0,15% de paládio, aumentando a sua resistência à corrosão.

Resistência à corrosão: o titânio grau 7 é altamente resistente à corrosão em ambientes de redução e oxidação leve, incluindo cloretos.

Soldabilidade: oferece boa soldabilidade, tornando-o adequado para aplicações que exigem fabricação e montagem.

Resistência: o titânio de grau 7 tem uma resistência menor em comparação com o titânio de grau 5, mas ainda é adequado para muitas aplicações.

Aplicações: Processamento químico, dessalinização, ambientes marinhos e outras aplicações onde é necessária uma resistência superior à corrosão.É também utilizado em implantes médicos onde a biocompatibilidade e a resistência à corrosão são críticas.

Características principais da flange de titânio deslizante ASME B16.5

1. Materiais:
   A flange de deslizamento de titânio é feita principalmente de titânio de grau 2 (Ti Gr 2) ou titânio de grau 5 (Ti-6Al-4V), oferecendo resistência superior à corrosão e alta resistência.A classe 2 é o tipo de titânio puro comercialmente mais utilizado, conhecida por sua excelente resistência à corrosão, soldabilidade e resistência, enquanto a classe 5 (Ti-6Al-4V) é uma liga que oferece maior resistência e resistência à fadiga,adequado para aplicações de grande demanda.

2. Design:

   • O projeto de deslizamento permite que o tubo seja inserido através do furo da flange, em seguida, soldado tanto no interior quanto no exterior do tubo.Este projeto torna mais fácil de instalar em comparação com outros tipos de flange como flanges de pescoço de soldagem.
   • Nivel de pressão: Disponível em uma variedade de classes de pressão, como 150#, 300#, 600# e outras, dependendo da aplicação e da tolerância de pressão necessária.
   • Furtos de parafusos: A flange apresenta furos pré-perfurados para acomodar parafusos para fixação segura em outros componentes do sistema.

3. Resistência à corrosão:
   O titânio é conhecido por sua resistência excepcional a uma ampla gama de ambientes corrosivos, incluindo água salgada, ácidos e produtos químicos.Isto torna-o particularmente valioso em indústrias onde a corrosão pode afetar significativamente a integridade e desempenho dos sistemas de tubulação.

4. Peso leve:
   O titânio é muito mais leve que o aço e outros metais comumente usados em flanges, tornando-o mais fácil de manusear, transportar e instalar, especialmente em sistemas que exigem quantidades significativas de tubulações.

5. Resistência à temperatura e à pressão:
   O titânio tem um excelente desempenho sob uma ampla gama de temperaturas e pressões de funcionamento.tornando-os ideais para sistemas de alta pressão e alta temperatura.

6. Dimensões e tolerâncias:
   A norma ASME B16.5 especifica requisitos dimensionais precisos para as flanges, garantindo que elas cumpram os padrões de compatibilidade e desempenho.Estas especificações garantem a adequada montagem com outros componentes, tais como tubos, parafusos e juntas.

Embalagens de titânio deslizante em flange

Prevenção da ferrugem

• VCI (inibidor de corrosão volátil): As flanges de titânio são enroladas em papel VCI para evitar qualquer corrosão da superfície durante o transporte.Este material libera um vapor químico que forma uma camada protetora nas superfícies metálicas.
• Revestimento de graxa ou óleo: Uma camada leve de graxa ou óleo pode ser aplicada para proteger as superfícies das flanges, especialmente quando transportadas a longas distâncias ou armazenadas por longos períodos.

Proteção Física

• Embutida em bolhas ou espuma: Cada flange é tipicamente embrulhada em bolha ou cercada por espuma para amortecer contra o impacto durante o transporte.
• Separadores de cartão: Quando várias flanges são embaladas em uma caixa, separadores de cartão são usados para evitar que elas se toquem e potencialmente se arranhem ou danifiquem.

Embalagem exterior robusta

• Caixas de madeira ou caixas de compensador: As flanges de titânio são frequentemente enviadas em caixas de madeira ou caixas de compensador, que fornecem uma proteção resistente contra danos mecânicos e são empilháveis,Facilitar uma manipulação mais fácil e segura.
• Paletização: Para grandes encomendas, as flanges podem ser paletizadas.

Impermeabilização

• Folha de plástico: As caixas ou caixas externas são muitas vezes cobertas com folhas de plástico grossas para proteger contra a umidade, especialmente em ambientes úmidos ou úmidos.

Rótulos e documentação

• Marcação clara: Cada pacote é claramente rotulado com instruções de manuseio, números de peças e detalhes de destino para garantir um manuseio adequado e facilitar o rastreamento.
•
• Documentação de garantia da qualidade: certificados de qualidade, relatórios de ensaios de materiais,e os certificados de conformidade são frequentemente incluídos na embalagem ou fornecidos separadamente para garantir a rastreabilidade e a conformidade com as normas do setor.

Vantagens da flange de titânio deslizante ASME B16.5

1. Instalação econômica:
   O design de deslizamento reduz a complexidade e o custo de instalação, em comparação com tipos de flange mais complexos, como flange de pescoço de soldagem.e a soldagem é realizada no interior e no exterior da flange para segurá-lo.

2. Durabilidade e longevidade melhoradas:
   A resistência inerente à corrosão do titânio garante que estas flanges ofereçam desempenho a longo prazo em ambientes adversos,levando a menos necessidades de manutenção e maior vida útil do sistema de tubulação.

3. Redução de peso:
   Em comparação com as flanges de aço ou de aço inoxidável, as flanges de titânio são significativamente mais leves,que facilita o manuseio e reduz o peso total do sistema de tubulações, uma consideração importante para aplicações nas indústrias aeroespacial e marítima.

4. Melhoria da segurança:
   Com a resistência do titânio contra rachaduras, furos e corrosão, o uso de flanges de titânio de deslizamento aumenta a segurança geral do sistema,Particularmente em indústrias críticas como o processamento químico e a energia nuclear.

5. Versatilidade:
   As flanges deslizantes de titânio são altamente versáteis e podem ser utilizadas numa ampla gama de indústrias, incluindo:

   • Processamento químico: devido à sua resistência a reações químicas e corrosão, as flanges de titânio são ideais para tubulações que transportam produtos químicos agressivos.
   • Marinho: o titânio é amplamente utilizado em ambientes marinhos onde a resistência à corrosão da água do mar é essencial.
   • Geração de energia: As flanges de titânio podem suportar altas temperaturas e são usadas em usinas de combustíveis fósseis, usinas nucleares e sistemas de energia geotérmica.
   • Aeronáutica: a relação força/peso do titânio torna-o valioso em sistemas de alto desempenho como aeronaves e naves espaciais.

Aplicações das flanges deslizantes de titânio ASME B16.5

1. Indústrias Químicas e Petroquímicas:
   A flange de titânio de deslizamento é comumente usada em reatores químicos, sistemas de tubulação e recipientes de armazenamento para transporte de líquidos e gases corrosivos.A capacidade das flanges de resistir à exposição a substâncias químicas como o ácido sulfúrico, ácido clorídrico e cloro os tornam ideais para estas aplicações.

2. Sistemas marinhos:
   Em sistemas offshore e marinhos, a corrosão da água do mar é um desafio significativo.e plataformas petrolíferas offshore, onde a resistência à água salgada e a outros elementos corrosivos é crucial.

3. Aeronáutica e Aviação:
   Os sistemas aeroespaciais exigem componentes que possam lidar com condições extremas de pressão e temperatura, mantendo-se leves.e sistemas de escape, onde tanto a redução de peso como a força são importantes.

4. Energia nuclear e energia industrial:
   As usinas de energia usam flanges de titânio para sistemas de tubulação sujeitos a altas temperaturas, pressão e produtos químicos agressivos.A sua durabilidade e desempenho as tornam adequadas para sistemas de arrefecimento, trocadores de calor e outros componentes na geração de energia.

5. Processamento de alimentos e bebidas:
   As flanges de titânio não reativas são utilizadas em sistemas de fabricação de alimentos e bebidas, garantindo que não ocorra contaminação no processamento de produtos sensíveis como laticínios, bebidas,ou medicamentos.
